带锁IP65防护等级户外电气接线盒

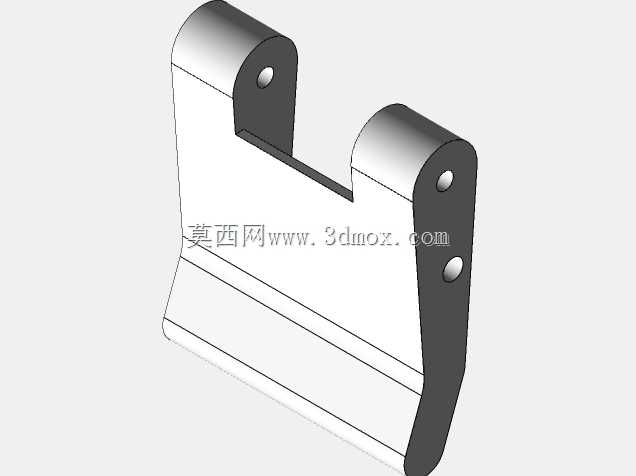

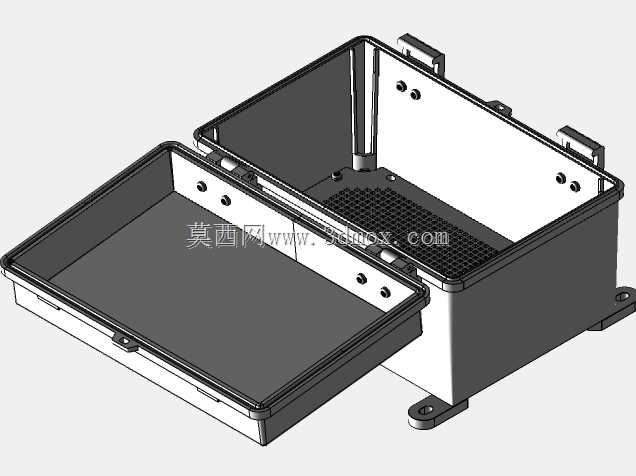

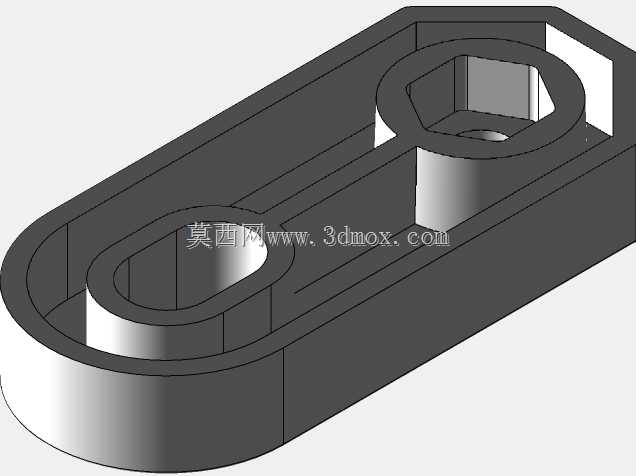

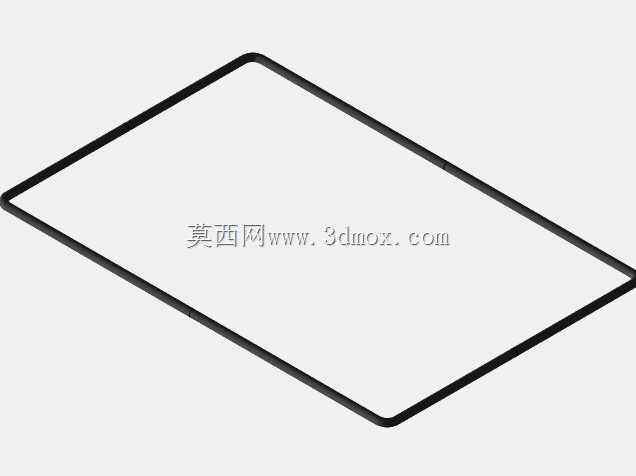

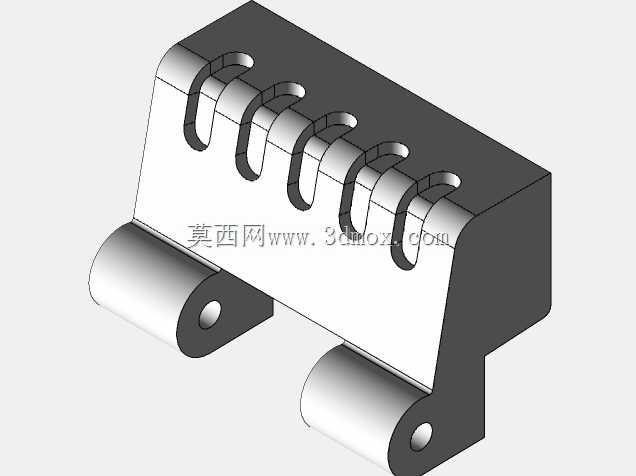

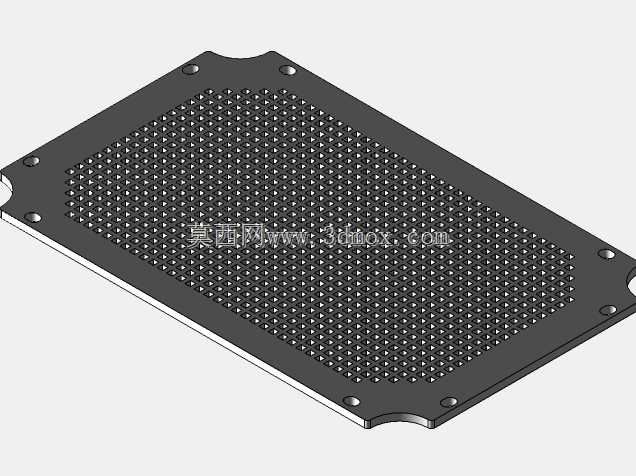

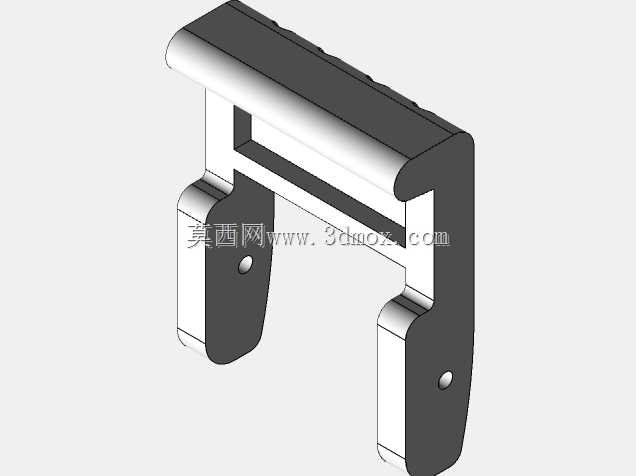

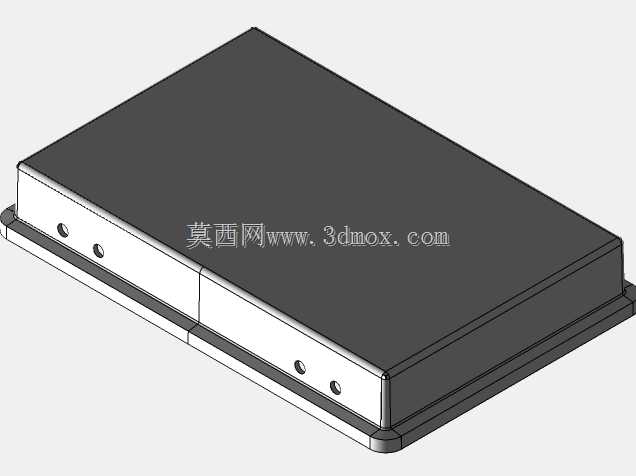

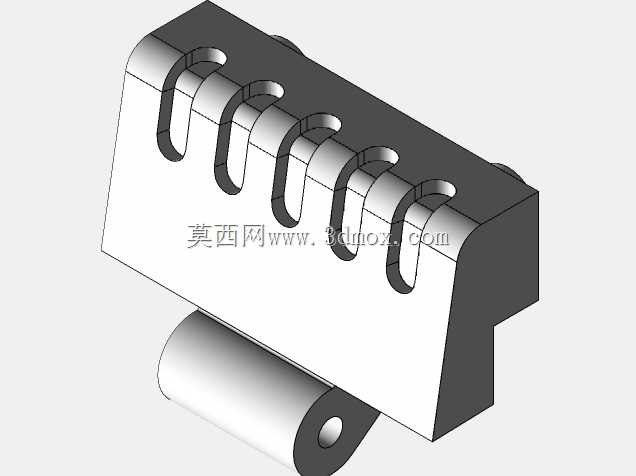

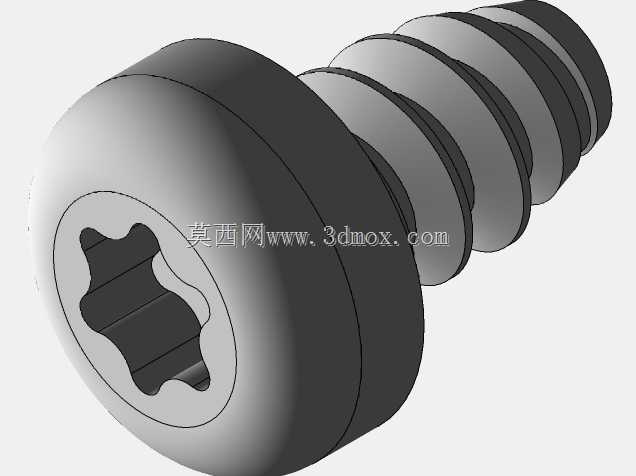

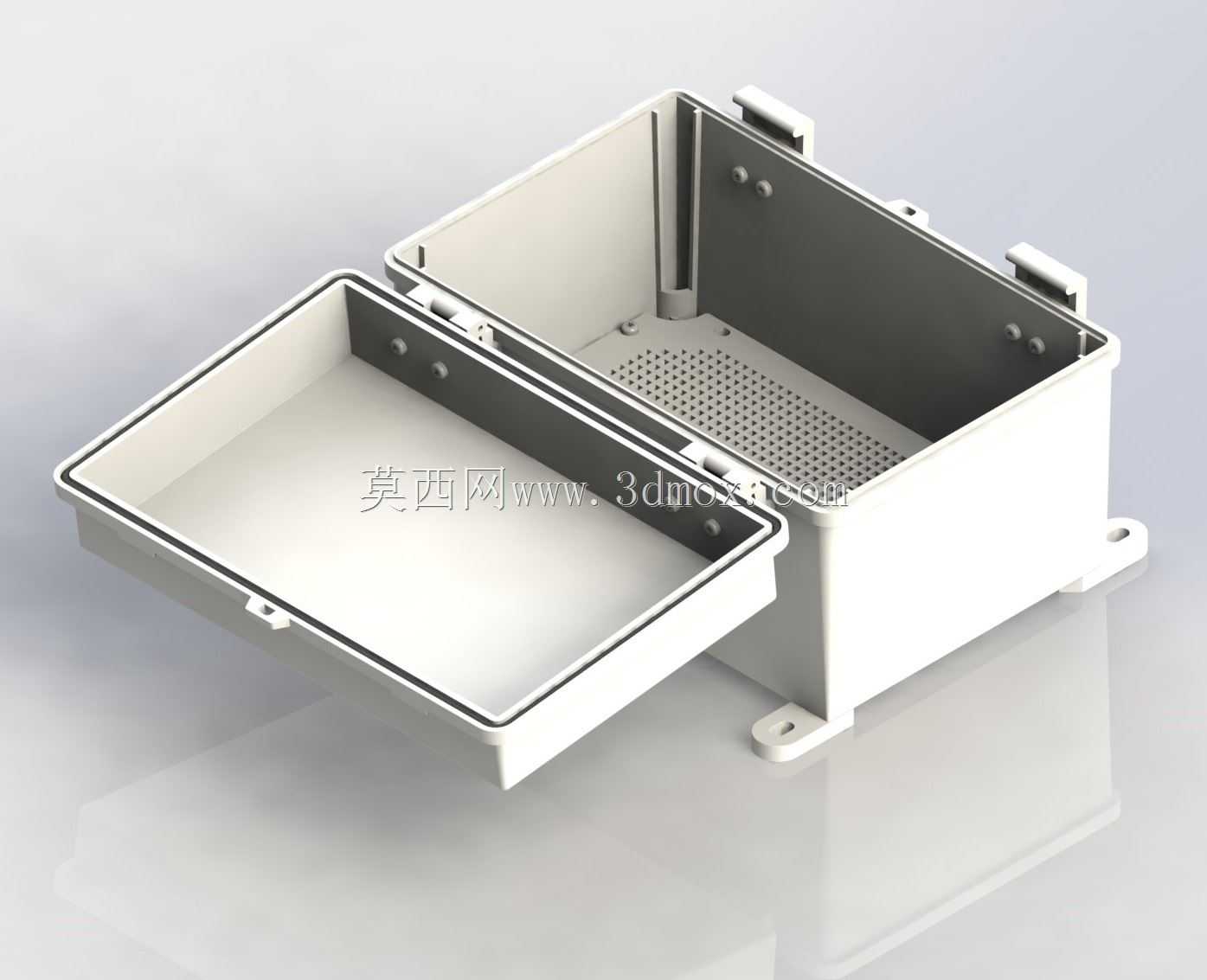

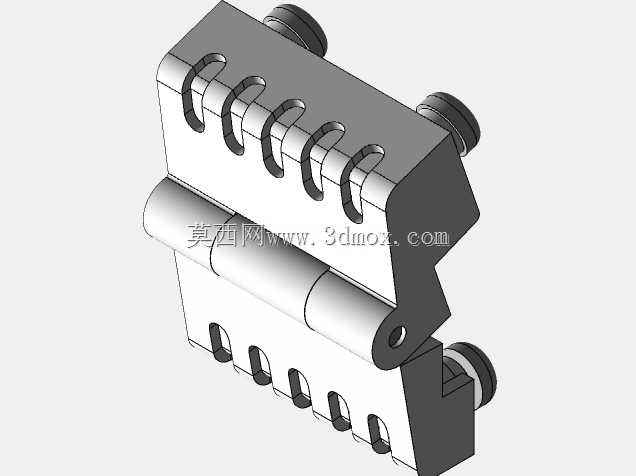

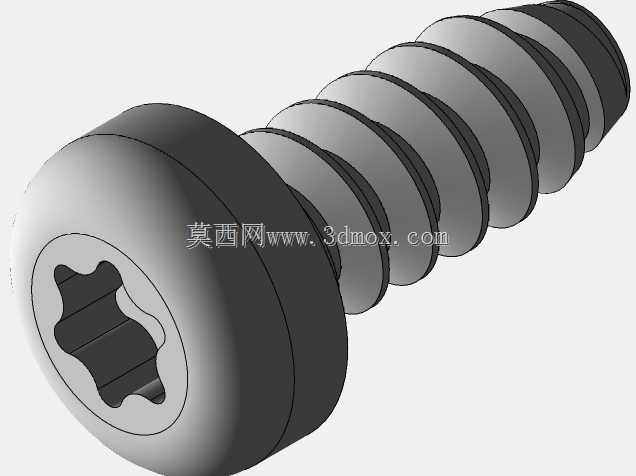

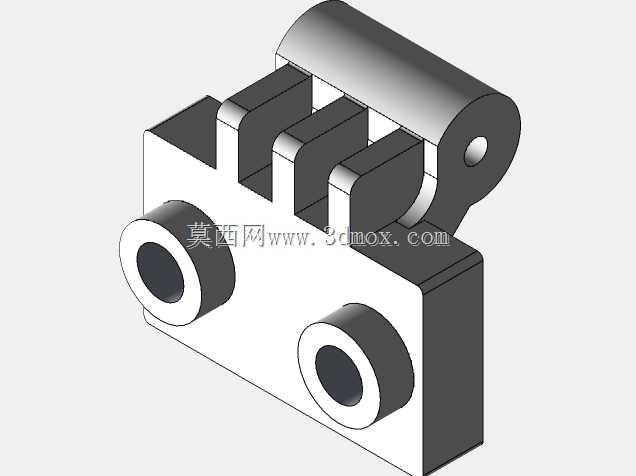

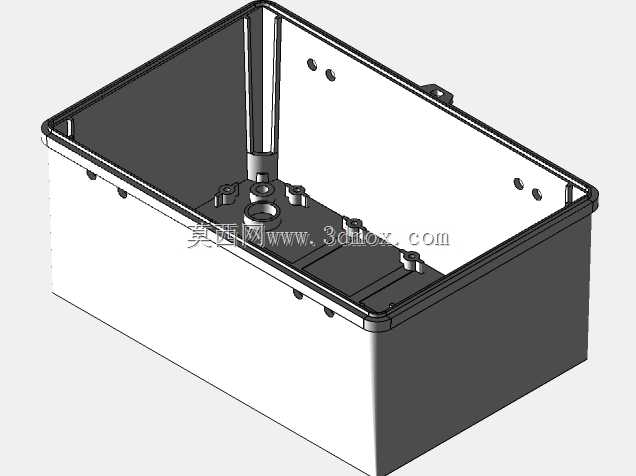

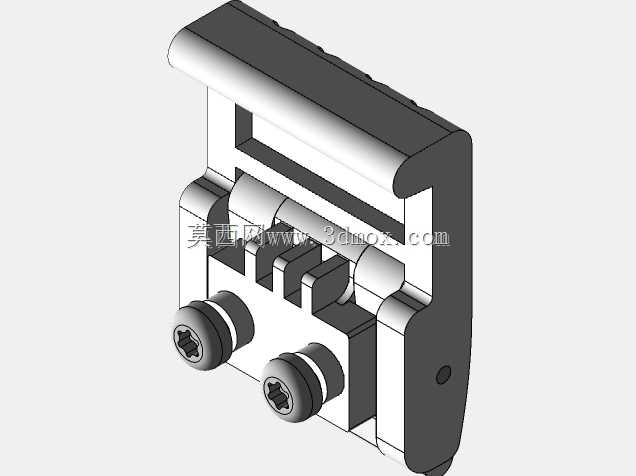

这款带锁防护接线盒主要面向户外露天电气布线、工业现场终端接线、户外安防设备供电接驳、景观照明线路分线等场景使用，能够在多尘、淋雨、高湿度的复杂工况下为内部接线端子、小型电气元件提供可靠的物理防护，避免水汽、粉尘侵入造成线路短路、触点氧化等故障，同时带锁结构可以避免非专业人员随意开启盒体触碰带电部件，提升现场用电的安全等级。从实际使用功能来看，这款接线盒除了基础的容纳接线节点的作用，盒体内部预留的网格状安装区域可以灵活固定小型接线端子排、信号转换模块、小型熔断器等配件，满足不同场景下的元件集成需求；盒盖与盒身配合的密封结构能够实现IP65级别的防护效果，完全阻挡粉尘进入盒体内部，同时可以承受任意方向的低压喷水冲刷，适配户外露天安装、车间多尘潮湿区域安装的使用要求；侧边的带锁卡扣结构在闭合后可以通过挂锁锁定，避免无关人员随意开启，在公共区域、户外无人值守场景下使用时能够有效提升运维安全性。在设计思路上，这款接线盒采用上下翻盖的铰接结构，盒身外侧设置带安装孔的固定支脚，安装时可以直接通过膨胀螺丝、自攻螺丝将盒体固定在墙面、设备机架、立杆等安装基体上，无需额外制作安装支架；盒体边角做圆弧过渡处理，既可以提升壳体的结构强度，避免应力集中造成的壳体开裂，也能减少安装维护过程中尖锐边角划伤操作人员的风险；内部的网格状凸台结构既可以提升盒底的结构刚度，避免安装时过度拧紧螺丝造成盒底变形，也可以作为安装基准面，方便使用者根据实际需求打孔固定内部元件，无需额外设计安装点位。这款接线盒的外形尺寸为300mm×200mm×170mm，属于中等容量的防护接线盒，安装时需要预留的最小安装边界为340mm×240mm的平面区域，同时需要在盒体开盖侧预留不小于180mm的操作空间，方便日常维护时开启盒盖、进行接线操作；盒体进出线位置可以根据实际布线需求在侧壁开孔安装防水格兰头，适配不同线径的电缆接入，满足多回路接线的使用需求。需要注意的是，这款盒体的铰链与锁扣结构在实际量产使用中可以做进一步优化，调整锁扣的夹紧力度，避免长期使用后盒壁出现轻微形变导致密封不严、闭合不畅的问题，优化后可以进一步提升盒体的密封可靠性与长期使用寿命，为内部电气元件提供更稳定的防护效果。
