可调节液晶电视墙面挂载支架结构设计

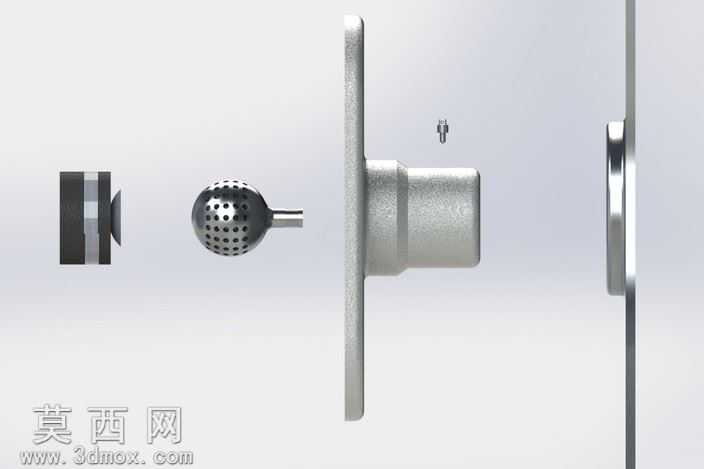

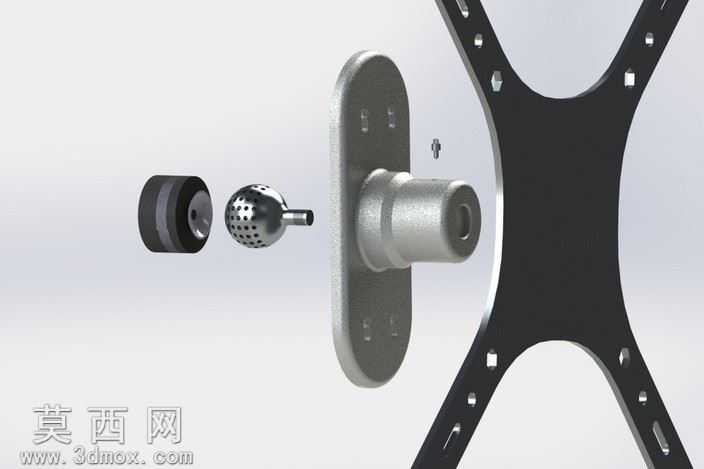

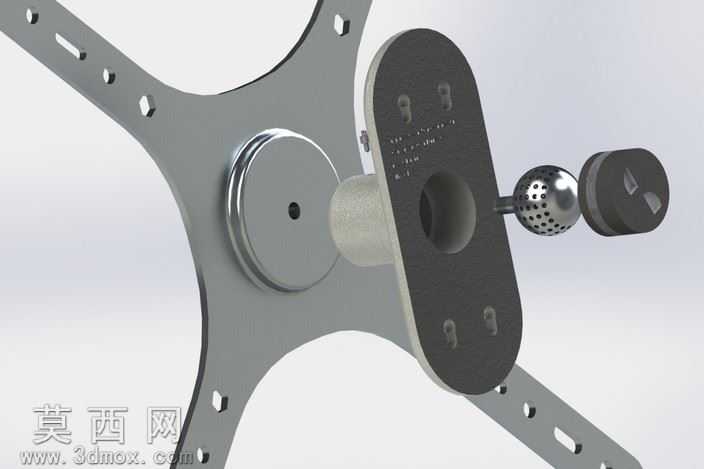

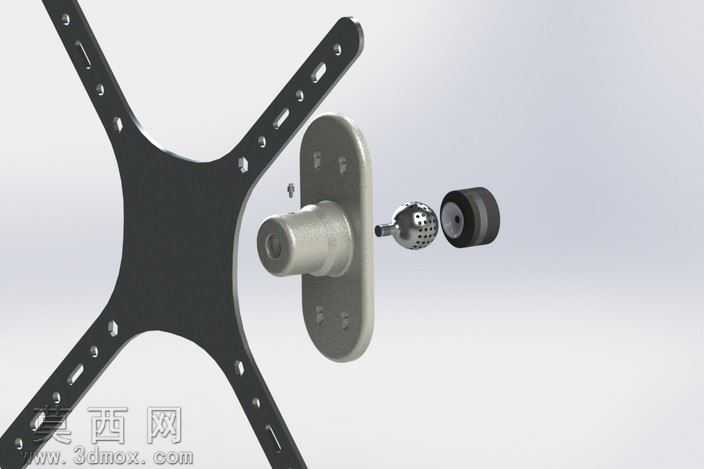

本作品为液晶显示设备墙面挂载支架的原型三维设计，整体采用分体式模块化结构搭建，在三维建模过程中，首先对壁挂安装底座进行参数化绘制，底座采用带圆角的椭圆板式结构，预留四个对称分布的沉头安装孔位，用于通过膨胀螺丝与墙面完成刚性固定，建模时精准还原孔位的沉头深度与孔径参数，保证实际安装时螺丝头部可完全埋入板件表面不突出。与底座衔接的是万向调节核心组件，该部分由球形铰接接头、锁紧压环、调节旋钮三个子部件构成，球形接头表面做均匀的防滑微孔结构建模，既还原了实物的阻尼调节触感设计，也保证角度调整时的摩擦力足够支撑显示设备不发生滑落偏移；锁紧压环采用内锥面结构建模，与球形接头的外球面做精准的配合公差设置，当旋紧外侧的调节旋钮时，压环向内收缩抱紧球面，即可锁定调整完成的俯仰、左右偏转角度，满足不同观看视角的调节需求。与显示设备连接的挂载板采用X型对称镂空结构设计，建模时在四个延伸臂上预留多组不同间距的安装孔位，可适配不同孔距标准的液晶电视、等离子显示屏等设备，镂空结构在保证整体结构强度的同时有效降低了支架自身重量，减少墙面承载负荷。材质渲染阶段，壁挂底座、调节组件等金属结构件采用哑光喷砂铝合金材质，调整材质的粗糙度与金属度参数，还原五金配件的细腻磨砂金属质感；挂载板部分采用高强度冷轧钢材质，表面做黑色哑光喷塑处理，避免光线反射干扰观看体验；锁紧旋钮部分采用防滑橡胶包边材质，增加旋钮表面摩擦力方便徒手操作无需额外工具。设计过程中充分考虑支架的承重受力分布，对各连接部位做圆角过渡处理避免应力集中，各部件之间的装配间隙预留合理，既保证转动调节时的顺畅度，也避免间隙过大导致的设备晃动问题，整体结构紧凑，安装后与墙面贴合度高，可有效节省室内空间，适用于家庭、办公场所、商业展示区域的显示设备壁挂安装场景。
