圆柱滚子轴承装配结构三维建模作品

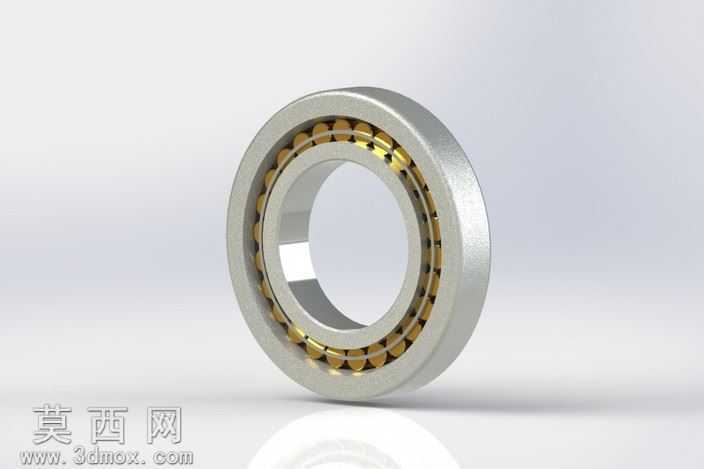

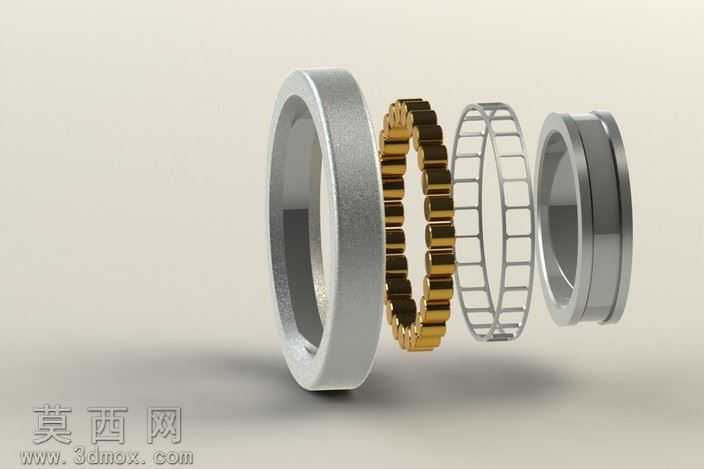

本作品为圆柱滚子轴承的完整装配三维建模成果，建模过程严格遵循滚动轴承的实际结构设计规范，完整还原了圆柱滚子轴承的全部组成部件，包含内圈、外圈、圆柱滚动体、保持架四个核心部分，各部件的尺寸比例、配合间隙均参考通用圆柱滚子轴承的行业设计标准设定，保证模型结构的合理性与装配逻辑的准确性。建模阶段采用参数化设计思路，对轴承内外圈的滚道工作面、安装定位端面、倒角结构进行了精细化特征构建，滚道表面的平直度特征完全匹配圆柱滚子轴承的线接触传动特性，能够清晰体现该类轴承承受径向载荷的结构优势。针对圆柱滚动体，建模时保证了每枚滚子的圆柱度、端面倒角的一致性，所有滚子沿保持架兜孔周向均匀排布，排布间距符合轴承设计的载荷分布要求，避免出现干涉或间隙不均的问题。保持架部分采用兜孔式结构设计，精准还原了保持架对滚动体的分隔、引导作用，兜孔与滚子的配合间隙符合实际装配要求，既保证滚子能够灵活转动，又避免滚子出现脱落或歪斜的情况。材质与渲染阶段，针对不同部件的实际应用材质进行了区分设置：轴承内外圈采用高碳铬轴承钢材质，渲染时赋予哑光金属质感，体现钢材经过精加工后的细腻金属光泽与表面粗糙度特征；圆柱滚动体同样采用轴承钢材质，表面设置更高的反光度，还原滚动体经过超精研磨后的高光洁度表面效果；保持架根据常见应用场景设置为铜合金材质，赋予暖金色金属质感，与钢质部件形成清晰的视觉区分，方便观察各部件的装配关系。渲染输出时采用柔和的影棚布光方案，通过多角度光源突出各部件的轮廓特征与材质差异，将轴承做爆炸式拆分展示，能够让观者清晰看到每个组成部分的独立形态与装配位置关系，直观理解圆柱滚子轴承的内部构造与工作原理，可用于机械结构教学、产品展示、装配模拟等多种场景。
