石油钻井用螺旋导向引鞋三维设计

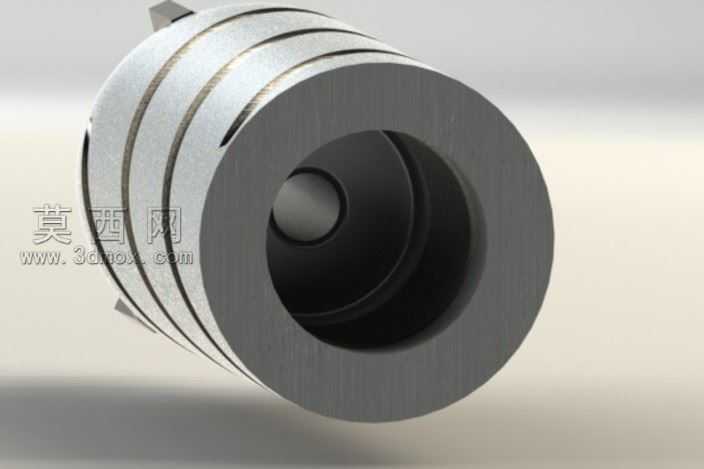

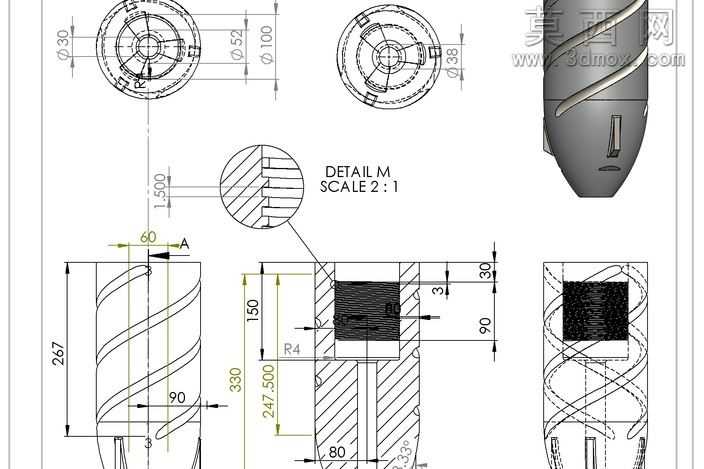

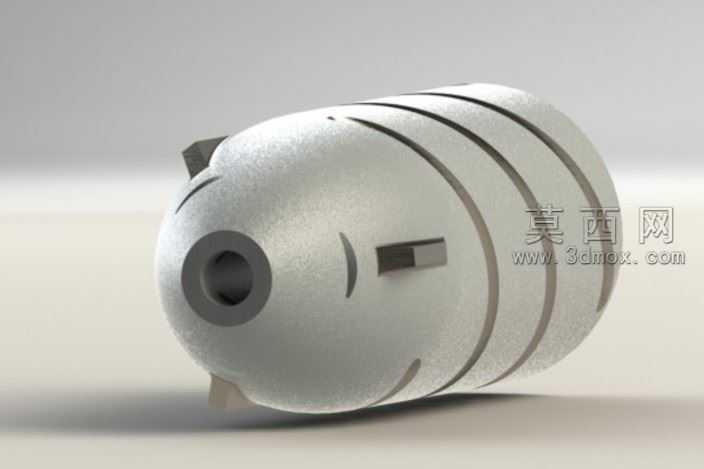

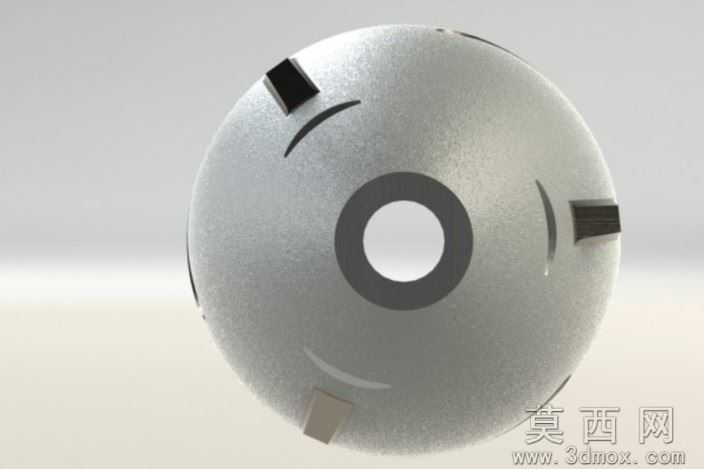

本作品为石油天然气钻井作业配套的导向引鞋三维模型，采用SolidWorks完成全参数化建模，整体造型围绕钻井工况下的导向、扶正功能展开设计。模型主体为回转类柱锥结合结构，上部为等直径圆柱段，表面均匀分布四条螺旋状导流槽，螺旋升角经过反复校核优化，能够在钻井液循环过程中有效扰动环空流体，携带岩屑上返，降低下套管过程中的摩阻，避免套管下放时出现粘卡问题。下部为平滑过渡的锥形引鞋头，锥面做了圆弧钝化处理，能够在套管下入遇阻时顺利滑过井壁台阶、缩径段，引导套管顺利抵达预定井深，引鞋头正面开设小型导流孔，可保障循环通路通畅，避免下套管过程中出现压力激动压漏地层。建模过程中严格遵循石油钻井工具的行业尺寸规范，对螺旋槽的深度、宽度、导程，锥段的锥角、圆弧半径等关键参数做了精准约束，所有特征均采用实体建模生成，无破面、无重叠几何，可直接导出用于工程图绘制、有限元受力分析或者数控加工程序编制。材质方面模拟现场常用的合金钢材质，渲染时赋予金属哑光质感，螺旋槽边缘做了轻微倒角处理，还原实际加工后的工艺细节，模型内部预留了与套管连接的螺纹接口结构，可与常规套管柱模型直接装配适配。设计过程中充分考虑现场作业的实际需求，螺旋槽的排布既保证了导流扶正效果，又避免了槽体过深导致的结构强度不足问题，锥头的造型经过多次迭代，能够有效降低下入过程中的遇阻概率，整体结构紧凑，功能集成度高，可用于石油钻井工具的教学演示、井下水力仿真分析、套管串装配模拟等场景，模型细节完整，各部分结构的装配关系清晰，能够直观展现导向引鞋的工作原理与结构特点。
