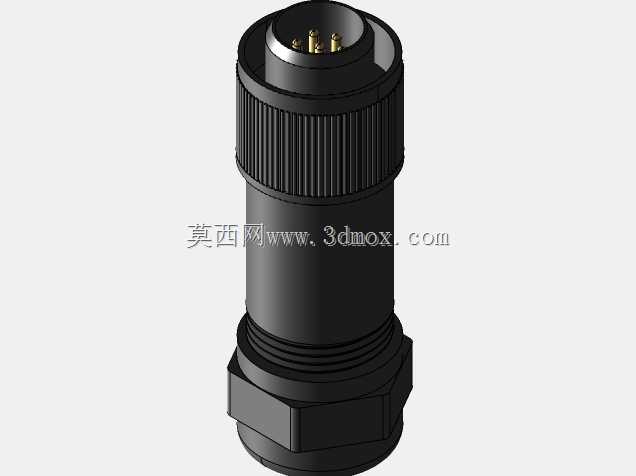

ST系列7针外螺纹韦普连接器结构设计

这款外螺纹式多针连接器，是工业电气连接场景中应用十分广泛的基础元器件，主要承担设备间电力传输、控制信号交互的核心连接作用，常见于户外工业设备、自动化产线模组、检测仪器、轨道交通车载设备、船舶舱内电气系统等需要稳定电路连接的场景，能够在存在一定振动、潮气、粉尘的工况下维持可靠的电气导通，避免连接松脱、接触不良引发的设备故障。从实际使用需求出发，这款连接器采用公插端前置插针的结构设计，插针采用导电性能优异的铜基材加工，表面做镀镍防氧化处理，既保证低接触电阻的导通效果，也能长期抵御工业环境中的腐蚀介质侵蚀，延长触点使用寿命。连接器主体外壳采用高强度工程塑料注塑成型，外壳中段设计有密集的竖向滚花纹理，该结构并非装饰设计，而是充分考虑现场安装操作的实用性：操作人员在无辅助工具的情况下，可通过滚花面增大手部摩擦力，轻松完成插头与对应插座的旋合锁紧操作，即便手上沾有少量油污也不易打滑。连接器尾部设计有外螺纹锁紧结构，配套六角锁紧螺母，安装时可将连接器主体穿过设备面板的预留安装孔，从面板另一侧旋紧六角螺母即可完成连接器的面板固定，安装边界适配常规厚度的金属或塑料设备面板，无需额外设计复杂的固定结构，大幅降低设备端的安装加工成本。尾部进线端设计有多层锥形密封结构，适配对应外径的线缆穿入，线缆接入完成后可通过尾部的锁紧旋套挤压密封胶圈，抱紧线缆外层护套，实现进线端的IP67级密封防护，有效阻挡外界水汽、粉尘从进线缝隙进入连接器内部，避免触点短路或氧化。连接器内部的插针采用分层定位结构，7根插针按照固定间距排布在绝缘基座内，绝缘基座采用耐高温阻燃工程塑料制作，既可以隔绝相邻插针避免短路，也能在插针与外壳之间形成可靠的电气绝缘屏障，防止外壳带电引发安全隐患。旋合对接端设计有导向定位槽，与对应插座对接时可快速找准对位角度，避免强行插合导致插针弯折损坏，旋合到位后可通过卡扣结构锁定，防止设备运行过程中受振动影响出现连接松脱的问题，保障信号与电力传输的持续稳定。
