明纬IP67防水LED恒压驱动电源结构

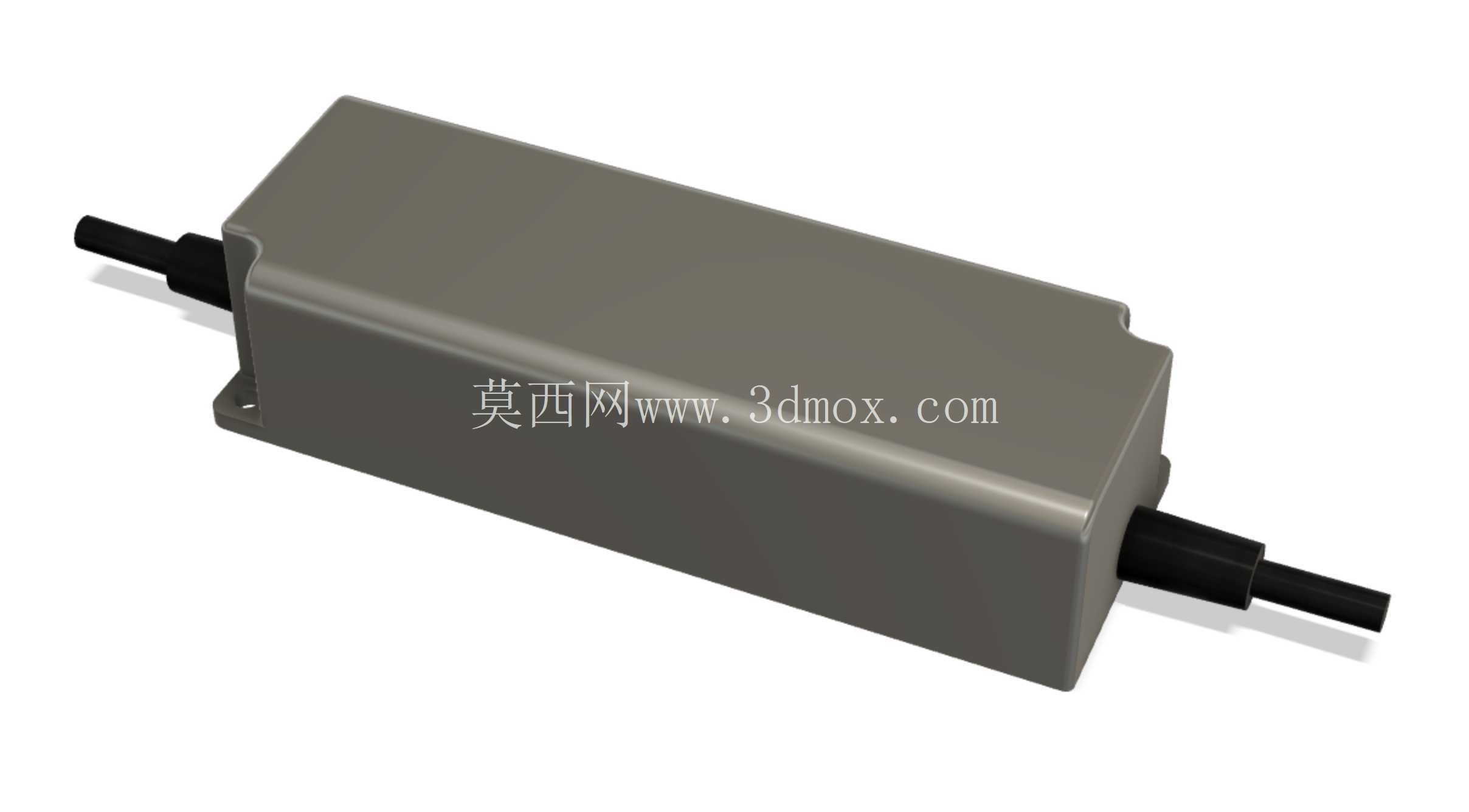

　　这款灌封式LED驱动电源的三维结构，面向户外照明、景观亮化、建筑立面洗墙、广告灯箱以及潮湿环境下的低压灯具供电场景。整机采用长条形封闭壳体，两端直接引出输入、输出电缆，壳体表面没有外露散热鳍片，也没有可拆卸盖板，说明内部依靠导热灌封材料把功率器件热量传递到金属或高强度塑料外壳，再通过外壳整体向周围空气散热。这样的结构在工程现场很常见，尤其适合安装空间狭窄、维护条件差、灯具数量多且走线需要隐蔽的项目。

　　从外形边界看，主体为规则长方体，边角做了过渡处理，端部有电缆护套和应力释放结构。建模时不能只画一个简单盒子，因为实际装配中最容易出问题的位置恰恰在两端：电缆进入壳体处需要保证密封、抗拉和弯曲半径，护套与壳体之间通常有台阶、压紧段或灌封填充区。若三维布局中忽略这些凸起和出线方向，后期在灯杆、线槽、吊顶或型材腔内布置时，就可能出现电缆折弯过死、端盖与支架干涉、插拔工具无法操作等问题。

　　壳体侧面和底面的形态适合贴附安装面。底部可通过螺钉、扎带、卡扣或金属压片固定，安装时应让壳体尽量靠近灯具接线端，同时避免输出低压线缆过长造成压降。对于户外工程，驱动电源并不追求频繁拆卸，而更重视长期密封和热稳定，因此外壳轮廓简洁、接缝少、无大面积薄弱开口是合理设计。模型中两端黑色线缆具有明确直径和伸出长度，可用于检查设备柜内走线弯曲半径，也能判断与相邻端子、防水接头、线槽盖板之间的安全距离。

　　功能上，这类电源承担交流输入到直流低压输出的转换，为LED灯条、模组或灯具提供稳定电压。内部通常包含整流、滤波、开关变换、隔离、控制保护和输出滤波等环节；外部虽然只看到两根电缆，但在结构设计中需要为内部PCB、变压器、电感、电容、灌封层和绝缘距离预留空间。长方体壳体的长宽高比例并非随意确定，它既要容纳磁性元件和电解电容的高度，又要保证外壳有足够散热面积，还要让成品在标准安装孔位、灯杆内腔和狭小灯具仓中具备适配性。

　　进行设备选型时，结构工程师需要关注的不只是电气功率，还包括壳体固定方式、输入输出线朝向、线缆外径、安装孔或固定耳位置，以及电源周围的通风条件。若多台驱动器并排安装在密闭控制箱内，即使单台外壳具备防水能力，也不能把热量完全封闭在狭小空间中；模型可用于提前排布间距，避免壳体彼此贴合。若安装在户外灯杆底部，则应考虑线缆自然下垂方向，让水滴不会沿电缆直接流向密封口，必要时在三维布置中保留滴水弯。

　　该模型的几何表达适合用于照明设备总成校核、配电柜布局、灯杆内部装配模拟和检修空间分析。壳体的平直底面便于与支架面接触，端部出线减少了端子外露，使整体防护更容易实现；但也意味着更换时需要预留电缆余量，不能把设备紧贴不可拆卸结构。围绕这些实际约束，建模时保留了外壳圆角、端部护套、线缆伸出段和主体比例，使设计人员能够在装配环境中判断碰撞、走线和固定边界，而不是仅获得一个示意性的电气元件外形。
