Din导轨适配弹性安装挂钩结构

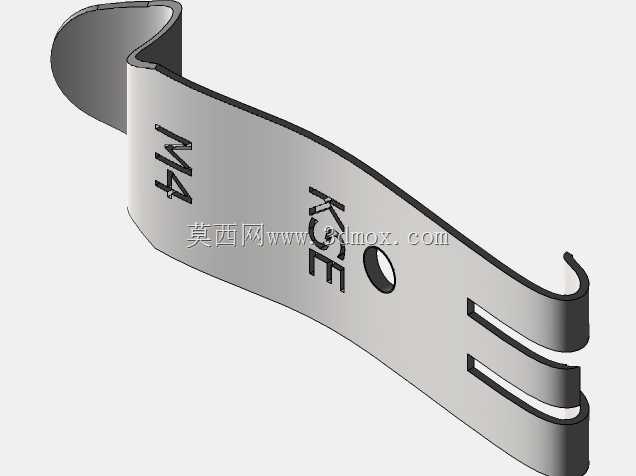

这款Din导轨挂钩是专为工业电气柜内部Din标准导轨设计的配套安装构件，主要应用于低压电气控制柜、工业自动化接线箱、成套配电柜体内部的辅件挂载场景，可实现小型接线端子、标识牌、线束固定座、小型传感模块等轻型部件在Din导轨上的快速卡装固定，无需额外打孔或使用螺丝紧固，能够大幅提升柜内布线与辅件安装的作业效率。从功能特性来看，该挂钩采用单侧弹性卡接结构设计，上端的卷边挂耳可用于悬挂轻型线束或小型挂载件，中部的平直主体可作为承载面贴合安装面，下端的双开槽弹性卡爪能够适配标准Din导轨的卡装边，依靠金属板材自身的弹性形变实现卡入后的自锁固定，安装时仅需将下端卡爪对准导轨边缘按压即可完成固定，拆卸时可通过撬动卡爪的开槽位置快速脱离导轨，无需借助专用工具。在设计思路上，该构件采用单片金属板材冲压弯折成型工艺，整体无额外焊接或拼接部件，结构整体性强，生产加工难度低，适合批量冲压生产；中部预留的圆形通孔可用于穿装固定扎带或小型螺丝，实现挂载件与挂钩的二次固定，避免挂载件在设备振动工况下出现滑落偏移；板材表面的标识刻印可用于标注规格型号，方便现场安装时快速区分不同承载等级的挂钩型号。从安装边界与尺寸适配来看，该挂钩的卡爪开槽间距完全匹配标准35mm宽度Din导轨的边缘厚度，卡入后与导轨的贴合间隙控制在0.2mm以内，能够保证在柜体运输、设备运行产生振动的工况下不会出现松脱；整体厚度采用薄型弹片板材设计，安装后不会过多占用导轨周边的布线空间，挂钩上端的卷边结构做了圆弧过渡处理，不会划伤挂载的线束绝缘层，下端卡爪的边缘做了倒角导向设计，安装时能够快速对准导轨边缘，降低现场安装的对位难度。在实际工业场景应用中，这类导轨挂钩可替代传统的胶粘固定座、螺丝固定支架，在不破坏导轨和柜体安装面的前提下实现辅件的灵活布置，后期调整柜内部件位置时可随意拆卸移位，不会留下安装痕迹，尤其适合小批量定制柜体、样机调试阶段的临时布线固定，以及后期运维改造时的辅件加装作业，能够适配各类标准Din导轨的安装环境，在工业配电、自动化控制、通讯机柜等领域的柜内安装作业中具备较强的实用价值。
