方形管材等径三通连接结构设计

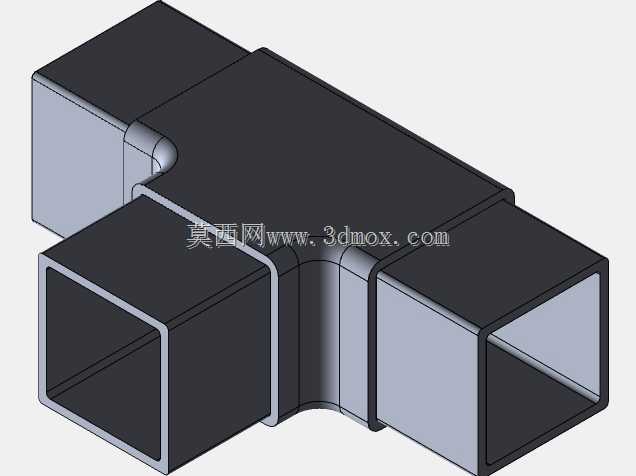

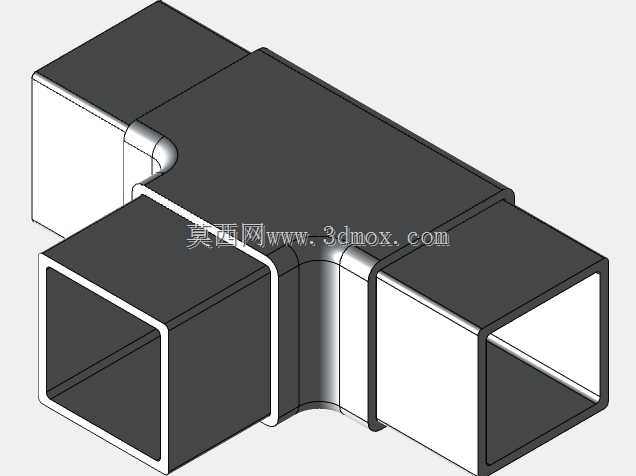

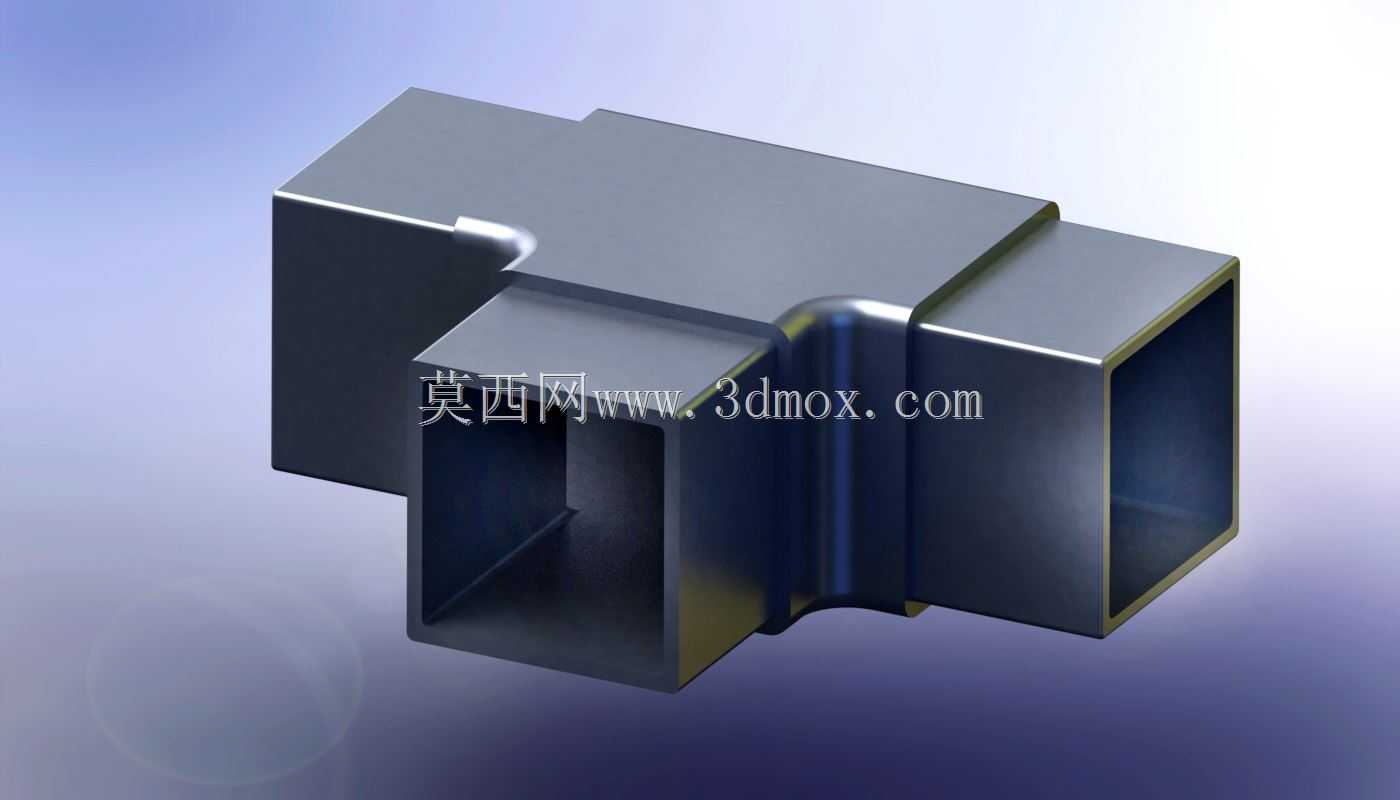

这款方形管材三通连接件，主要应用于模块化框架搭建、工业流体输送管路、设备防护栏组装、轻型承重支架拼接等场景，在自动化设备外框搭建、车间工位器具制作、家装管线排布领域都能见到这类构件的身影，它的核心作用是实现三根同规格方形管材的垂直交汇连通，既可以作为结构件承担框架节点的受力传导，也可以作为管路件实现方形通道内的介质分流与汇流，替代传统焊接连接方式，大幅降低现场施工的难度与组装周期。从功能特性来看，这款三通采用等径对接设计，三个接口的内轮廓尺寸完全匹配36x36规格、壁厚2mm的方形管材，接口处做了适配壁厚的承插限位结构，管材插入后可以实现径向与轴向的初步定位，不需要额外做对齐校准，配合卡套式锁紧结构就能完成无焊接固定，连接完成后节点处的抗扭、抗弯性能接近焊接效果，同时还具备可拆卸重复使用的优势，后期框架改造、管路调整时可以轻松拆解重组，不会像焊接节点那样破坏管材本体。在设计思路上，这款构件优先考虑了安装便捷性与节点受力合理性，三个接口的交汇位置做了圆弧过渡补强，避免直角交汇带来的应力集中问题，当框架承受侧向冲击或者管路存在内部压力时，过渡圆弧可以将节点处的集中应力均匀分散到三个连接臂上，大幅降低节点开裂的风险；外轮廓采用与管材匹配的方正造型，安装完成后和管材外表面齐平，没有突出的棱角，既提升了整体外观的整洁度，也避免了突出结构剐蹭操作人员、勾挂管线的问题。外形尺寸方面，三个连接臂的长度经过精准核算，既保证了足够的承插深度让管材连接后不会出现松脱晃动，也不会因为臂长过长造成材料浪费、占用多余安装空间，接口的内孔尺寸严格匹配对应规格方管的外轮廓公差，插入后间隙控制在合理范围内，既不会因为间隙过大造成连接晃荡，也不会因为间隙过小导致管材无法顺利插入，不管是作为结构框架的节点连接，还是作为方形管路的分流三通，都能在不额外增加安装配件的前提下完成快速组装，适配多种现场安装工况的需求。
