星型布局六缸径向活塞动力装置结构

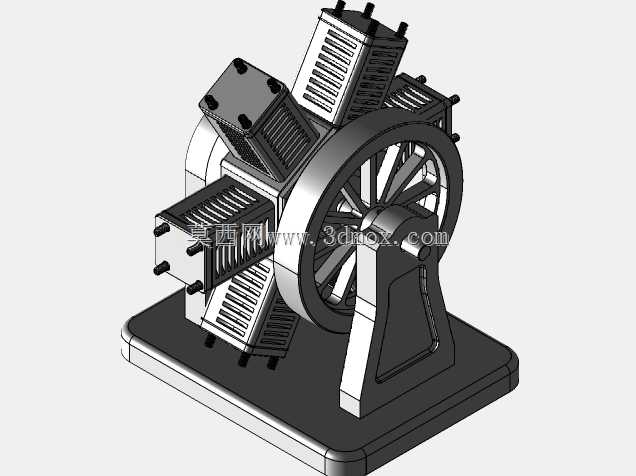

这款径向活塞动力装置采用经典的星型气缸环绕布局，六组独立气缸围绕中心曲轴呈圆周均匀排布，这类结构最早广泛应用于航空活塞动力领域，凭借紧凑的轴向尺寸、优异的风冷散热效率，在早期轻型螺旋桨飞机、小型通航飞行器上长期作为核心动力单元使用，后续也逐步衍生到小型固定式发电机组、特种作业便携动力设备、复古定制摩托动力改装等场景中，在对动力单元径向尺寸包容度高、轴向安装空间受限，且需要稳定持续输出中等功率的工况下，这类径向结构相比直列、V型动力布局有着天然的结构优势。从实际功能来看，该装置通过环绕布置的活塞交替做功，推动中心曲轴完成旋转运动输出扭矩，多缸交替点火的做功顺序可以大幅降低曲轴运转的扭矩波动，让动力输出更加平顺，同时环绕布局让每一组气缸的散热鳍片都能直接接触流通空气，不需要额外设计复杂的水冷管路与散热腔体，整体结构可靠性更高，在低温、高海拔等特殊作业环境下的故障概率远低于同功率级别的水冷动力单元。在设计思路上，该结构优先保障了核心运转部件的受力均衡性，中心曲轴采用短轴设计，相比长曲轴的直列引擎大幅降低了高速运转下的曲轴挠曲变形风险，每一组气缸的连杆都铰接在中心曲轴的共用曲柄销上，零件通用化程度高，后续维护更换配件的成本更低；底座采用一体化厚重支撑结构，既可以抵消活塞往复运动产生的往复惯性力，降低整机运转振动，也预留了平整的安装贴合面，方便用户将整机固定在设备支架或者安装基座上。从安装边界来看，整机主体为圆柱状轮廓，带底座的整体高度适配小型动力舱的安装空间需求，侧向伸出的气缸散热鳍片预留了足够的空气流通间隙，安装时不需要额外为气缸侧方预留复杂的管路布置空间，飞轮端设置在结构侧方，可直接连接皮带轮、传动轴等动力输出部件，输入端与输出端的位置清晰，对接配套传动结构时不需要做复杂的结构改装，整体结构扎实稳固，既可以作为原理教学的演示教具，也可以经过细节优化后作为小型特种装备的动力核心使用，完整还原了径向动力装置的核心传动逻辑与结构特征，每一处连接结构、散热结构、支撑结构都做了符合机械加工逻辑的细节处理，没有冗余的装饰性结构，完全围绕动力输出的稳定性、安装维护的便捷性做结构优化。
