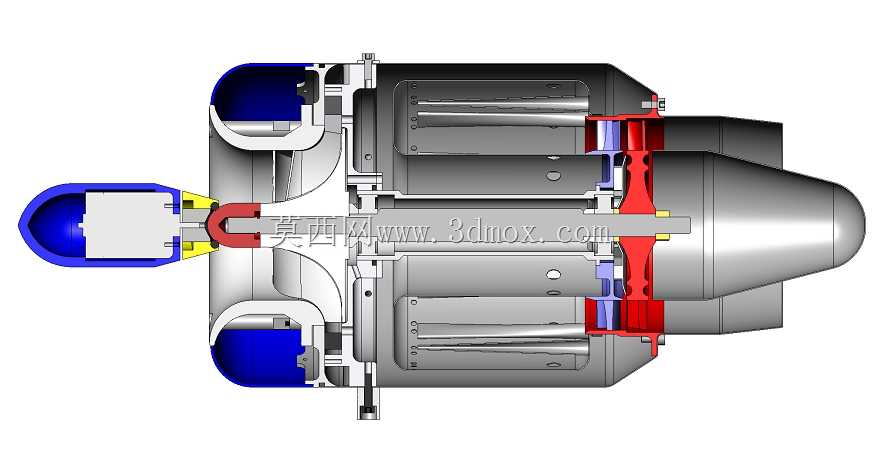

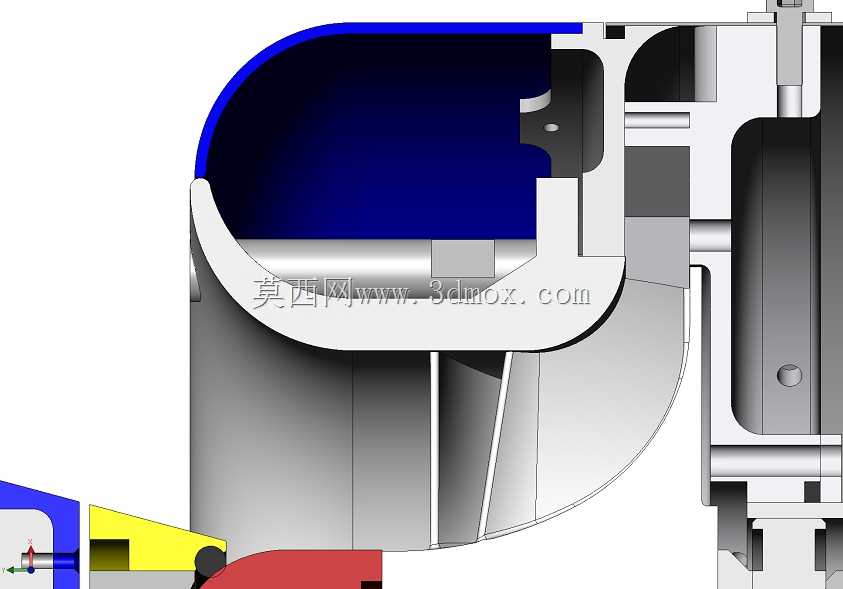

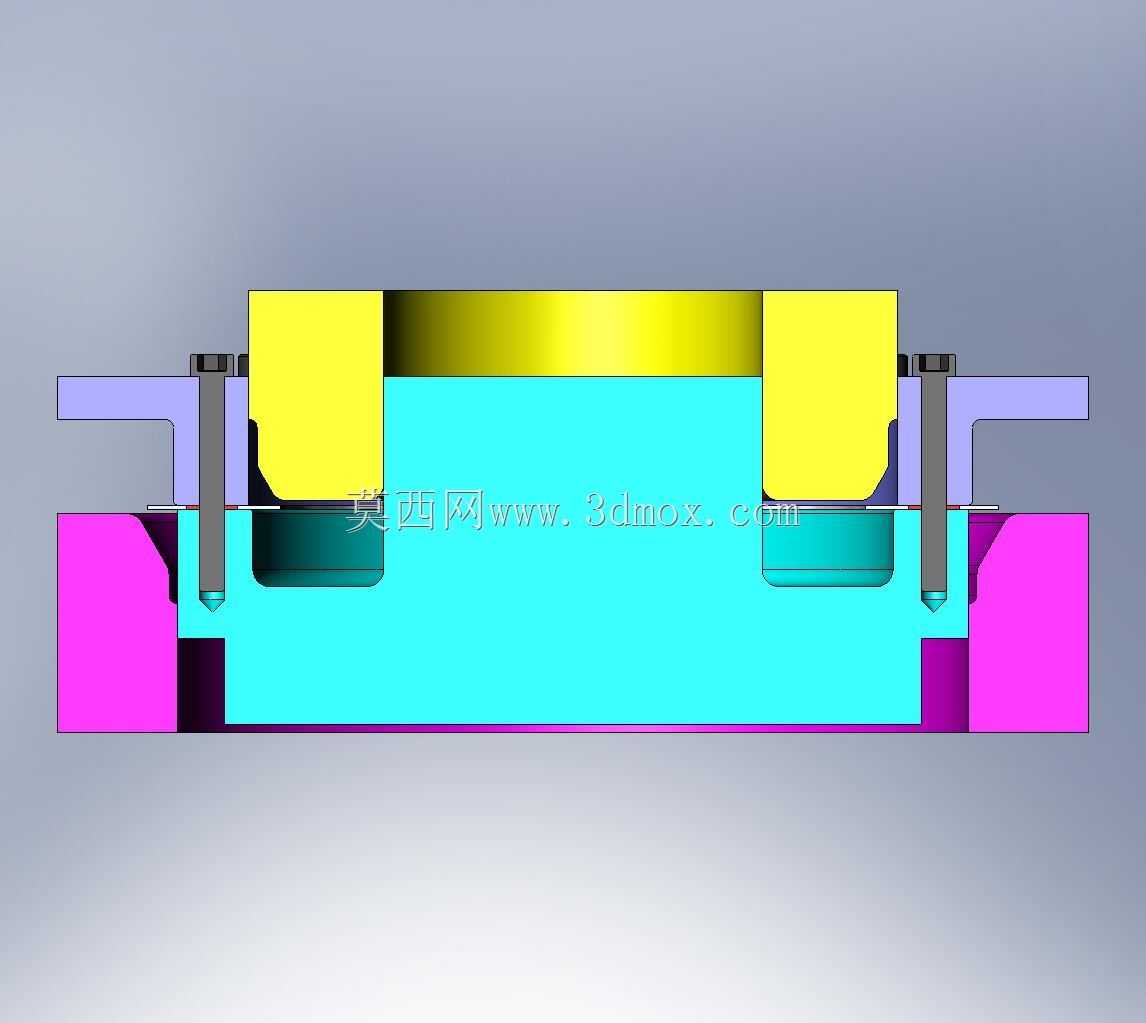

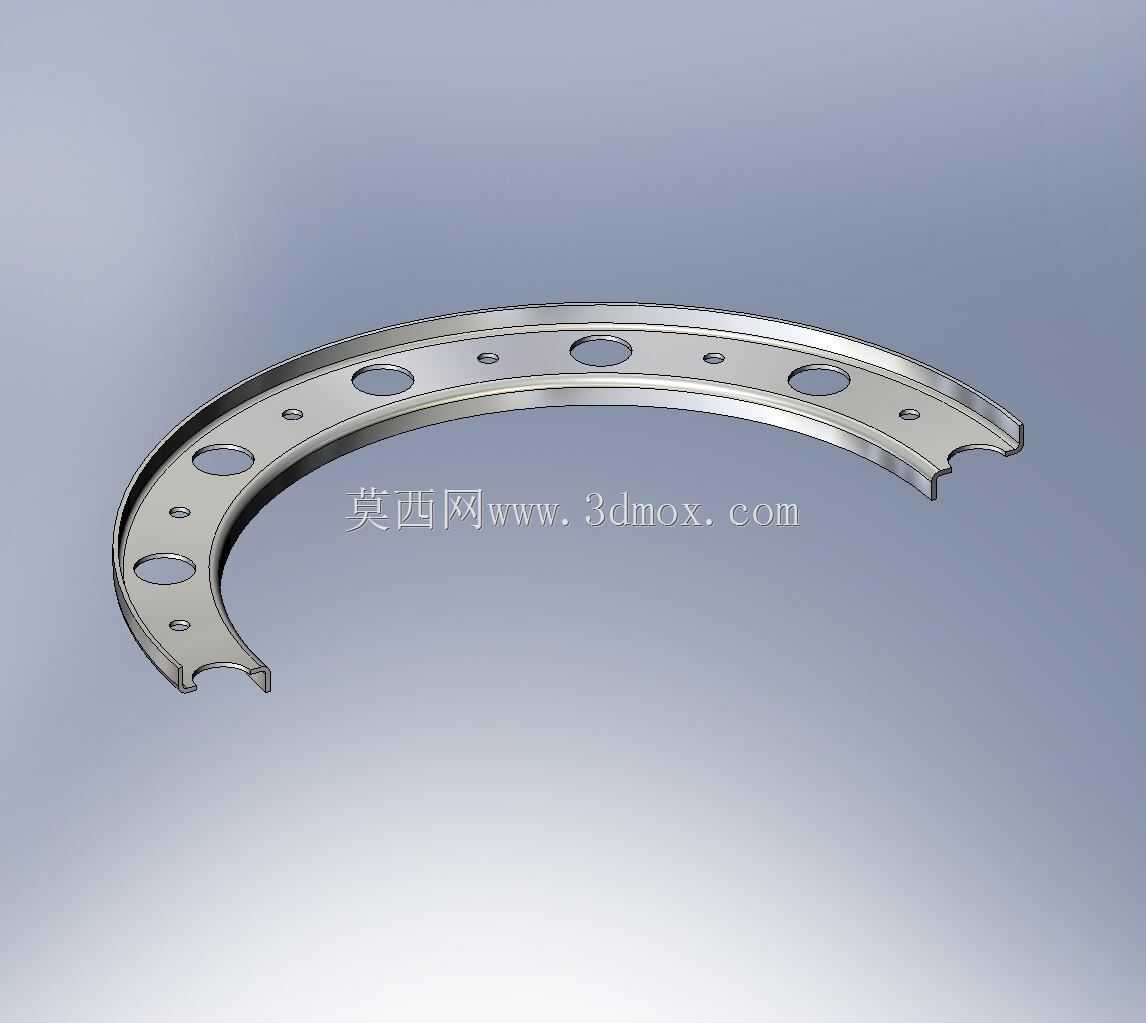

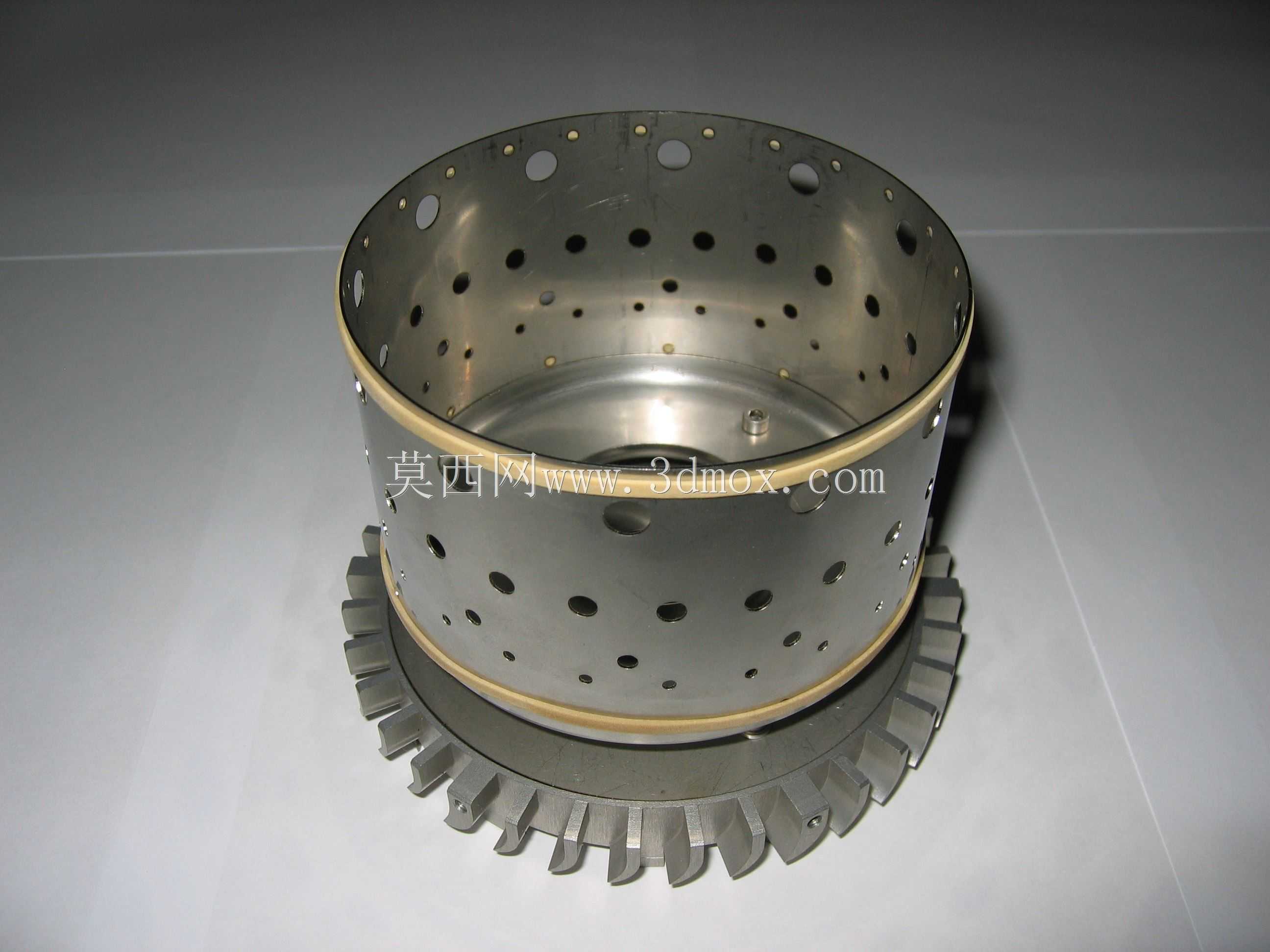

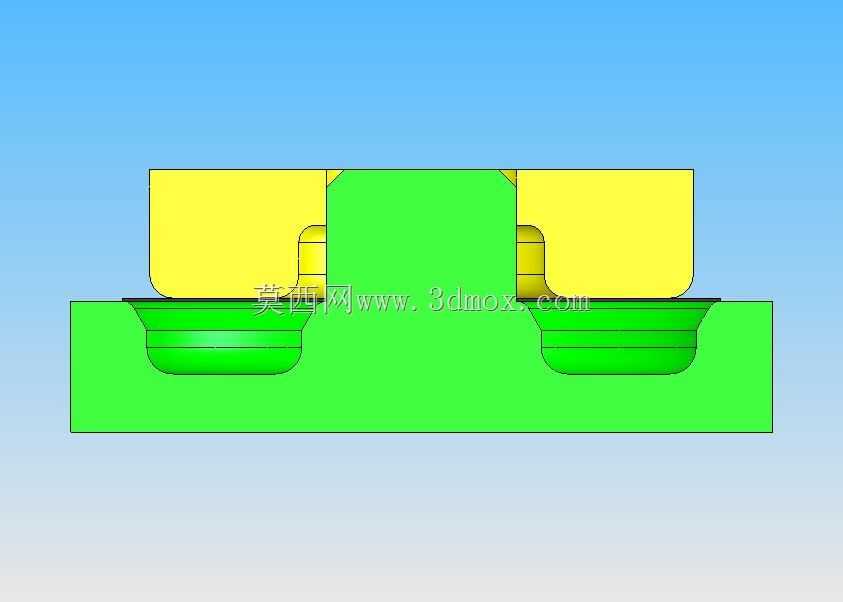

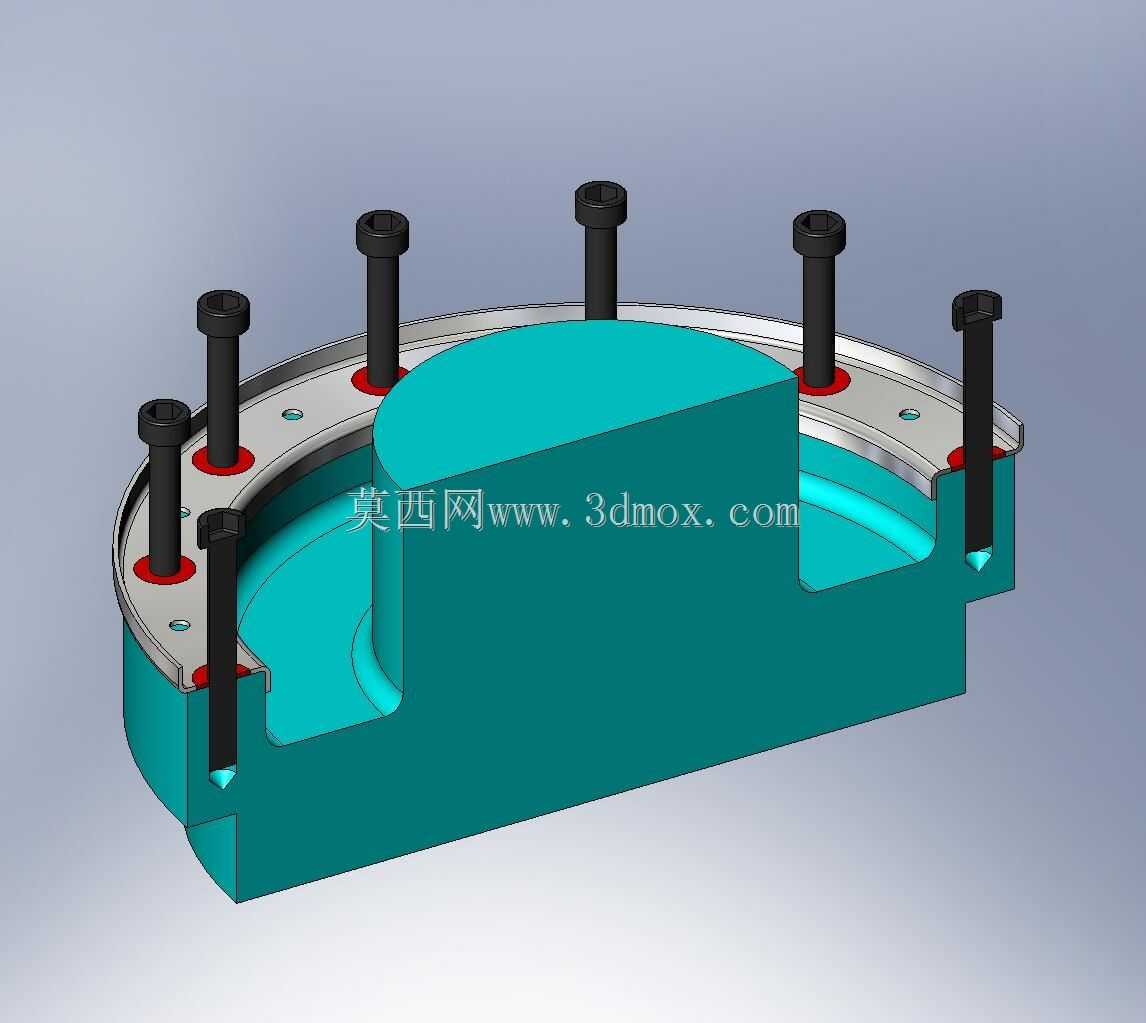

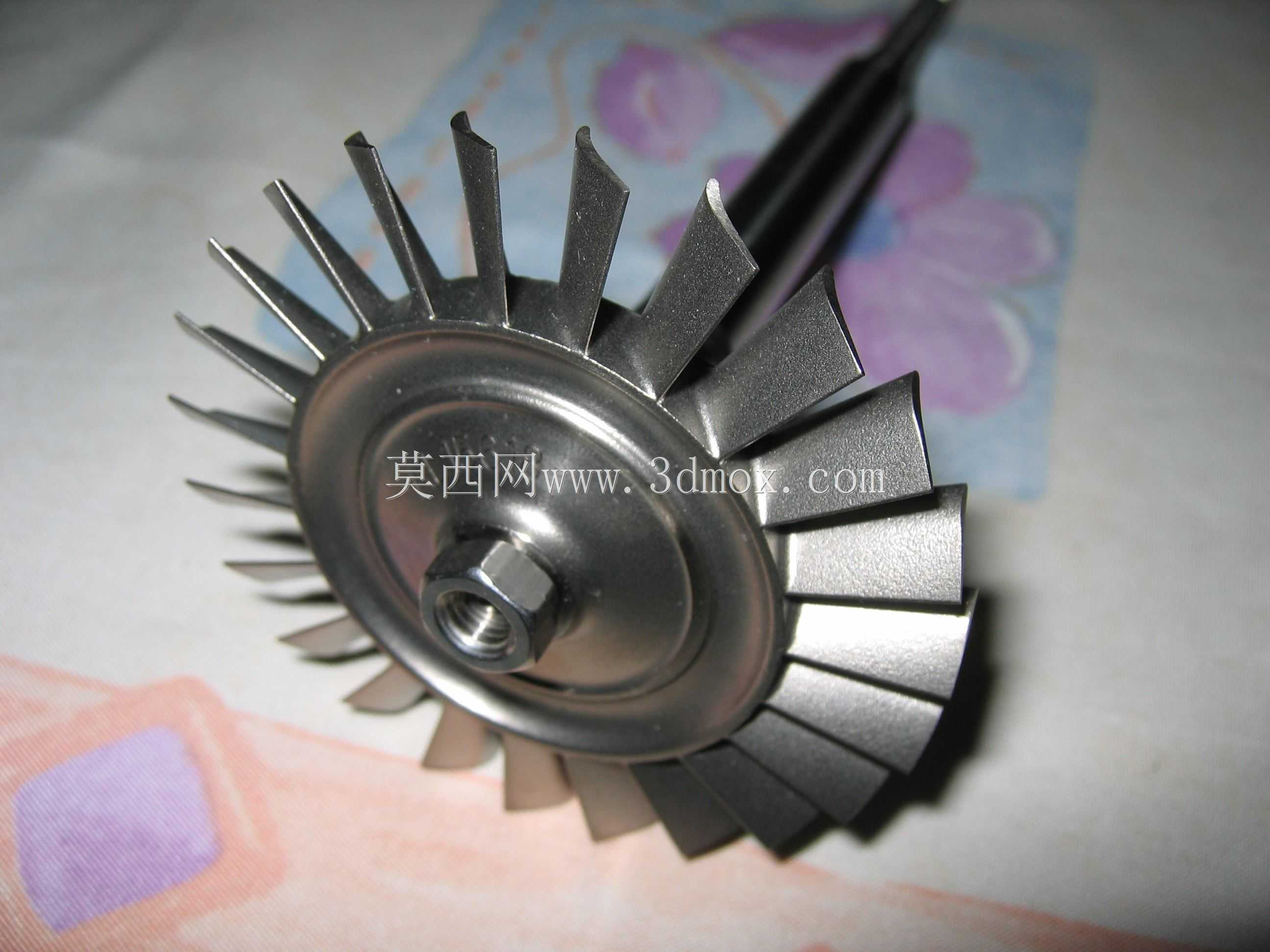

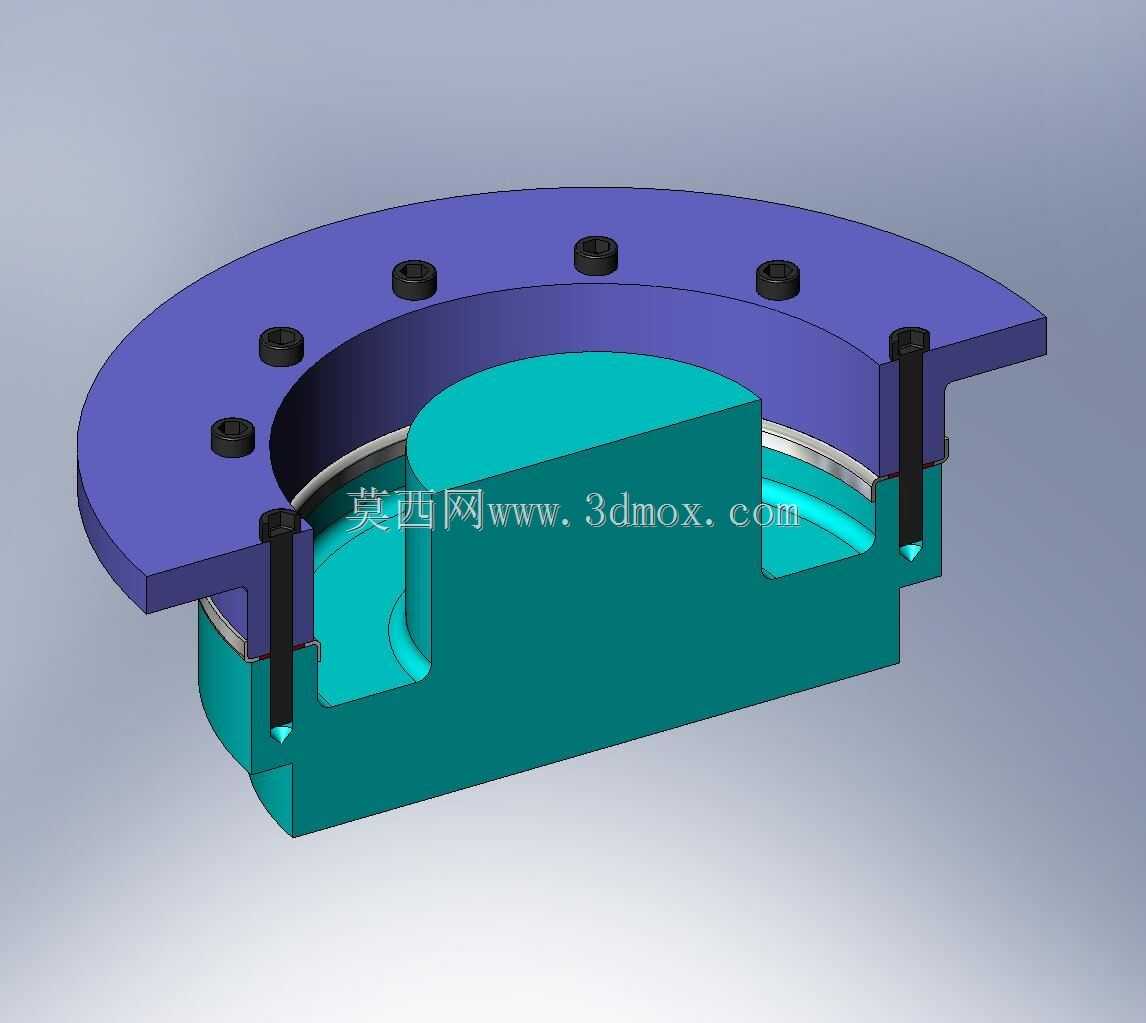

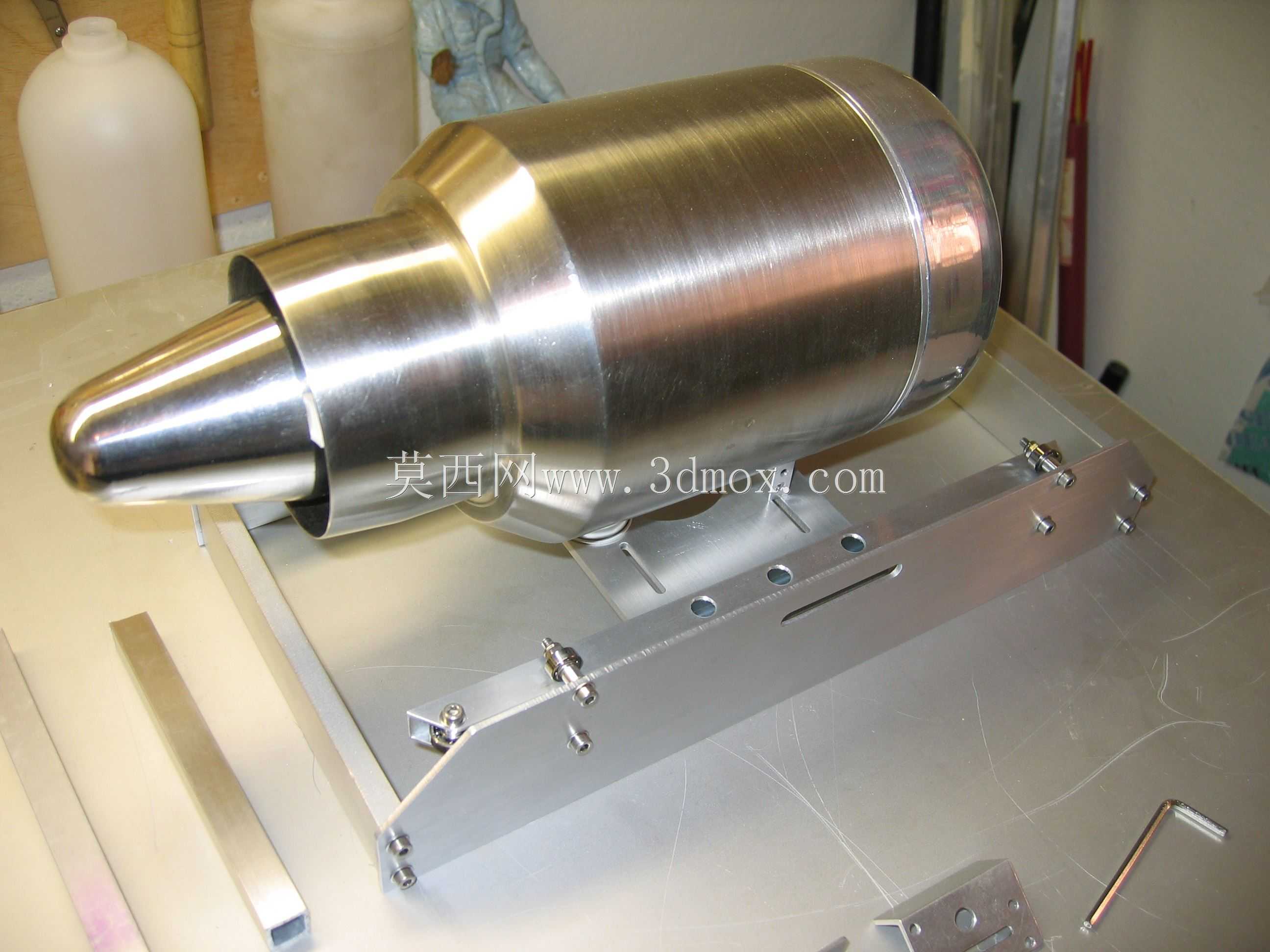

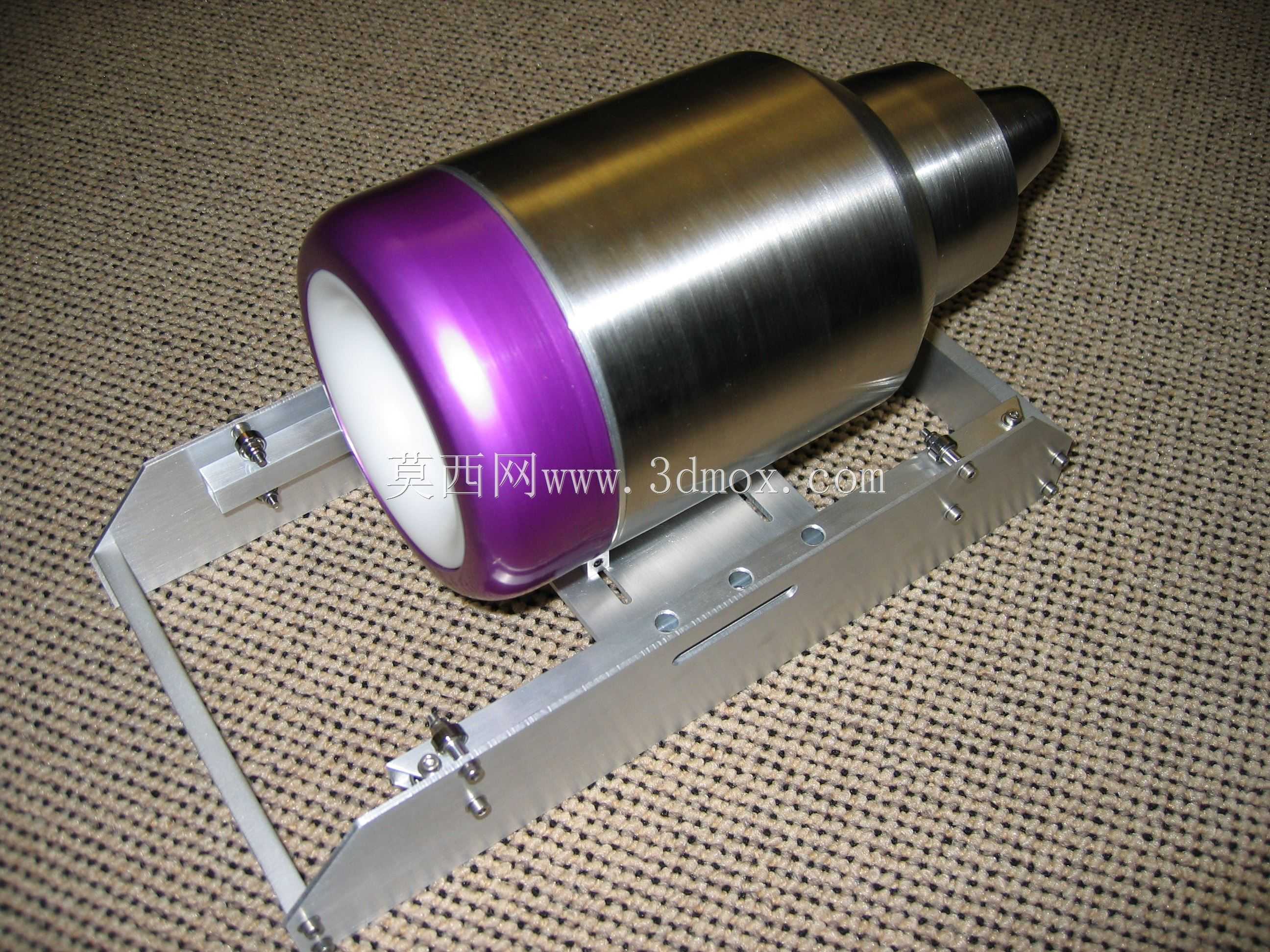

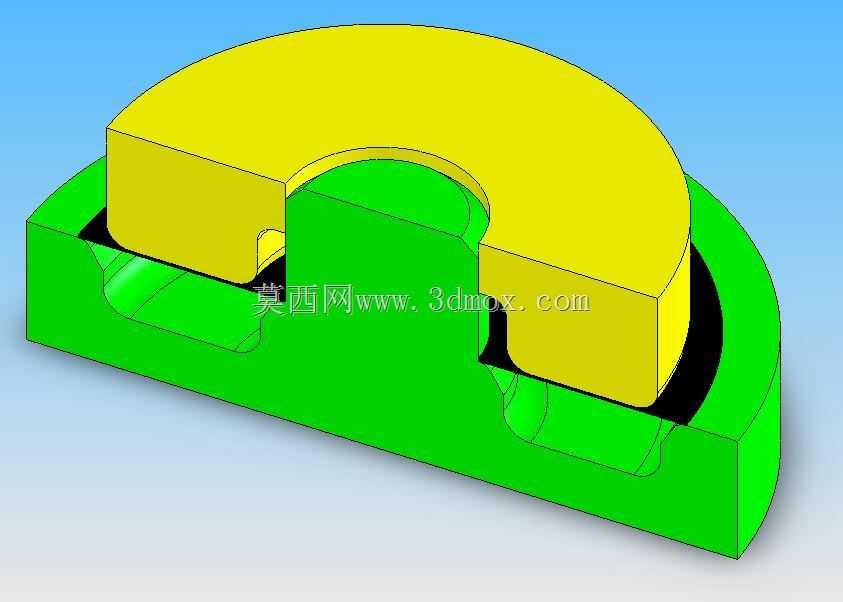

带加勒特叶轮的小型涡喷发动机剖面结构

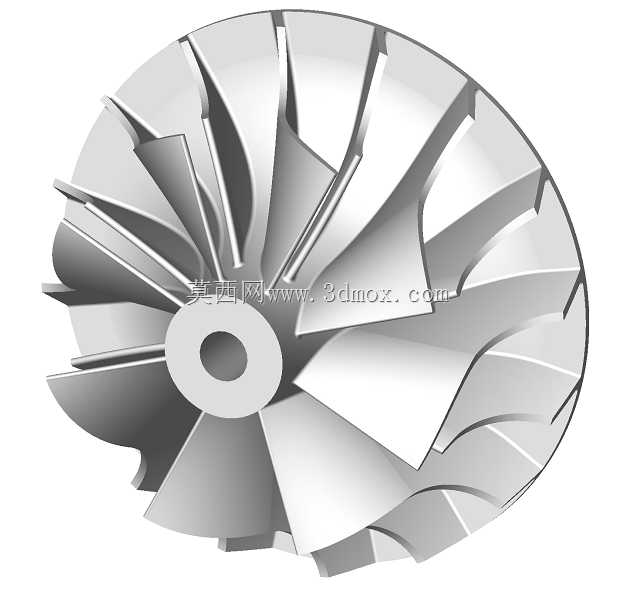

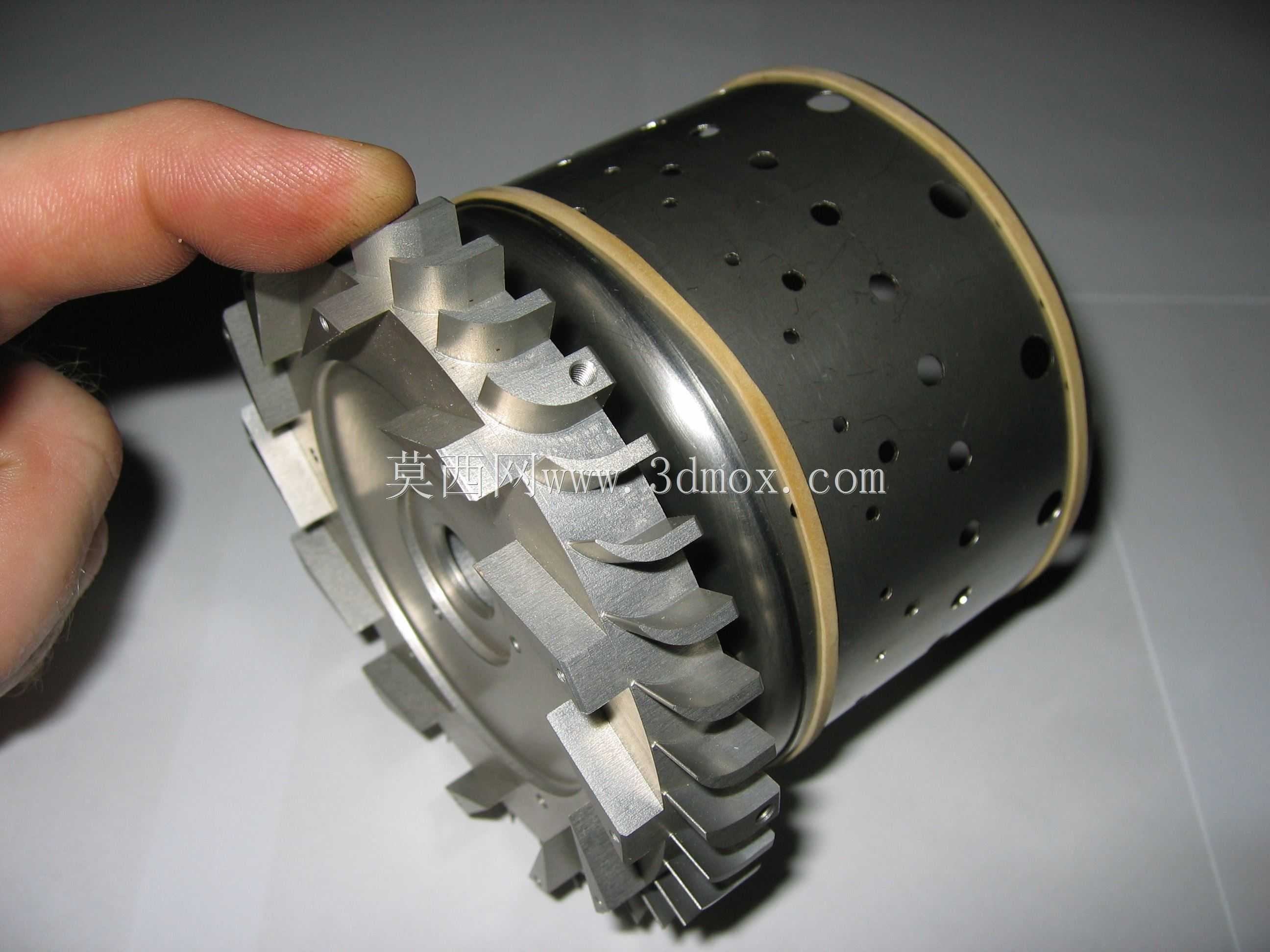

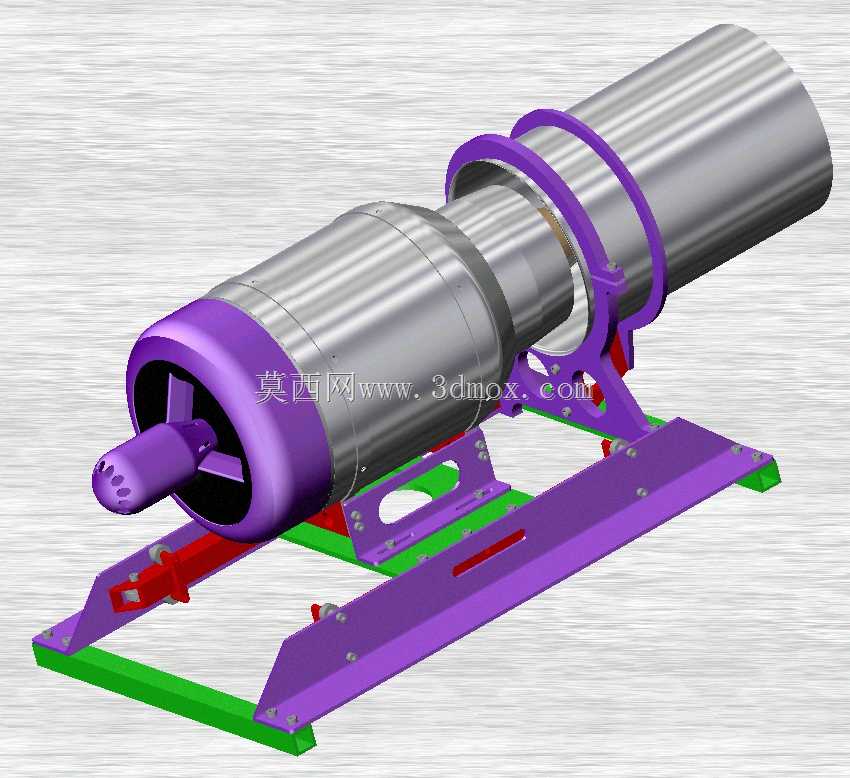

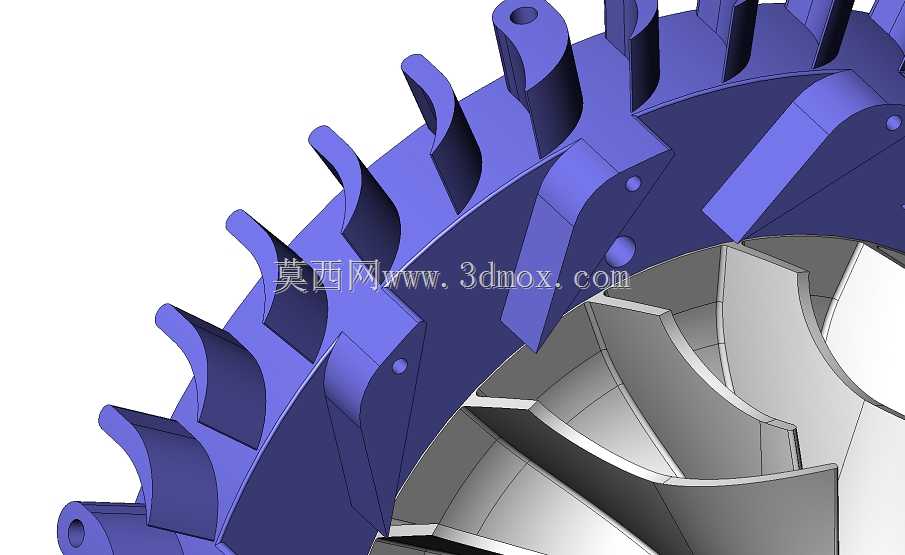

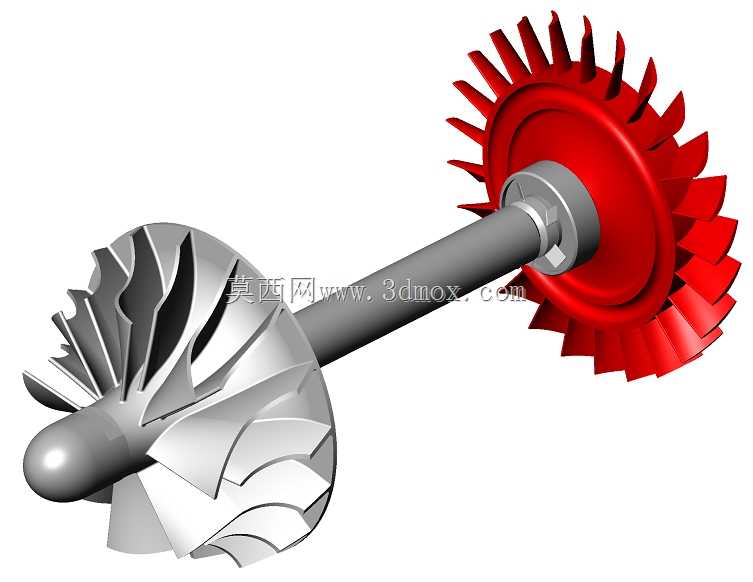

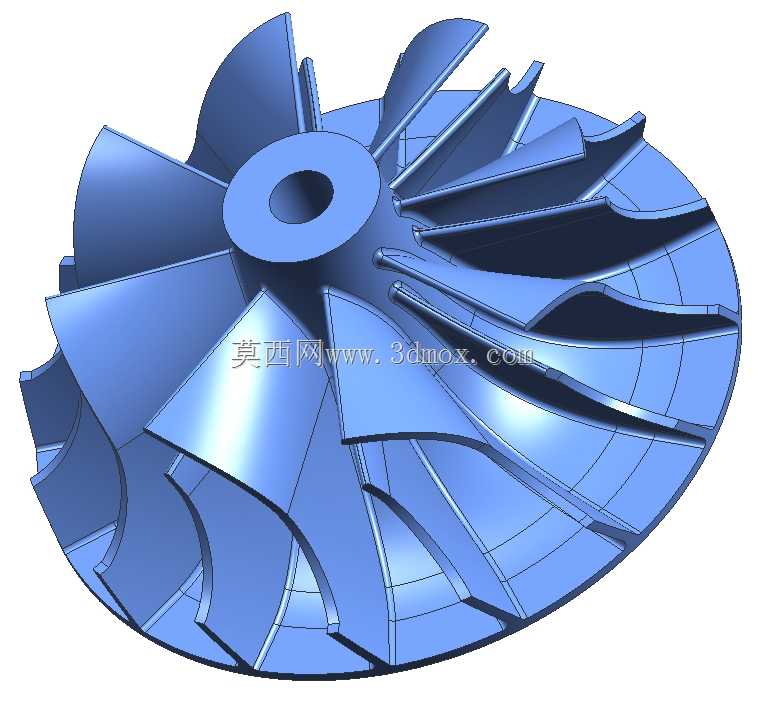

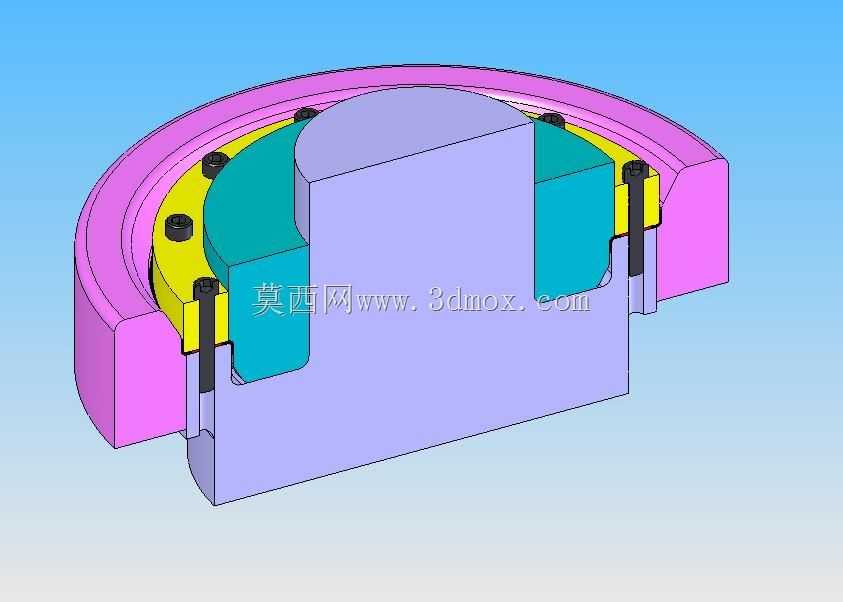

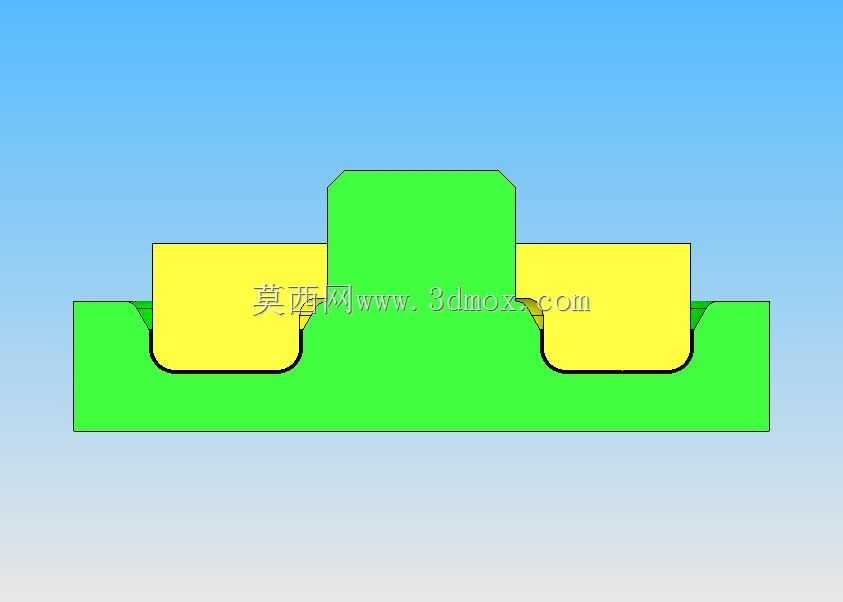

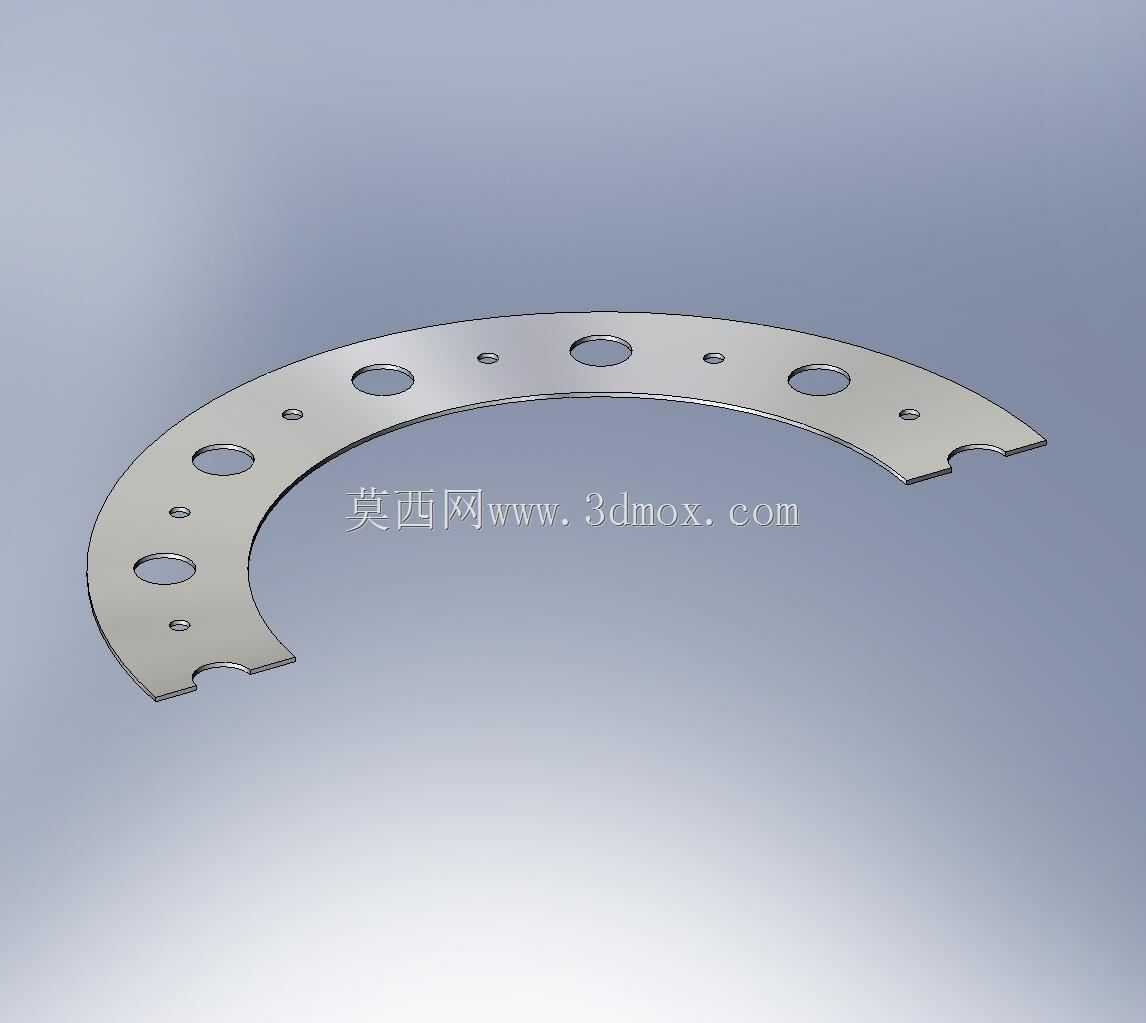

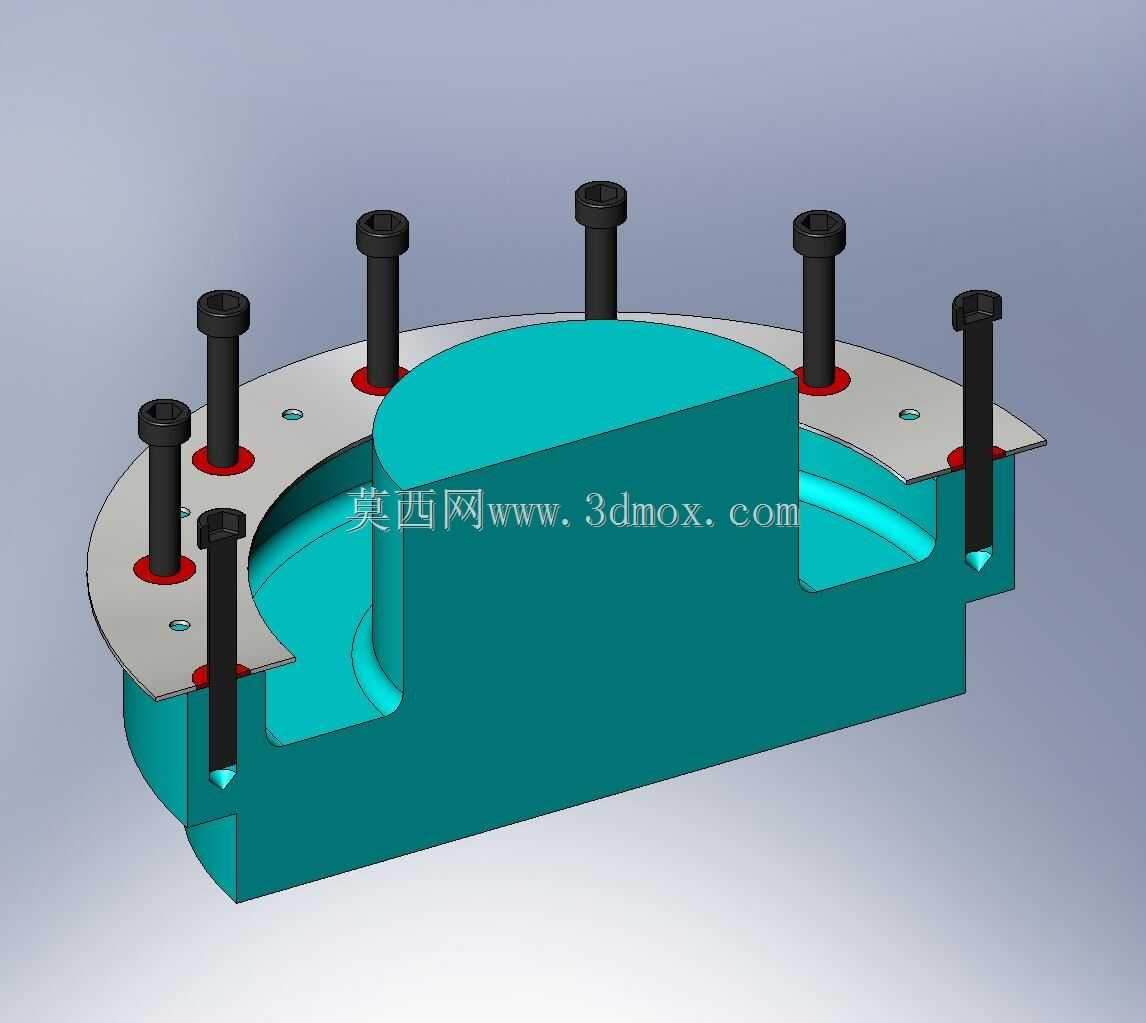

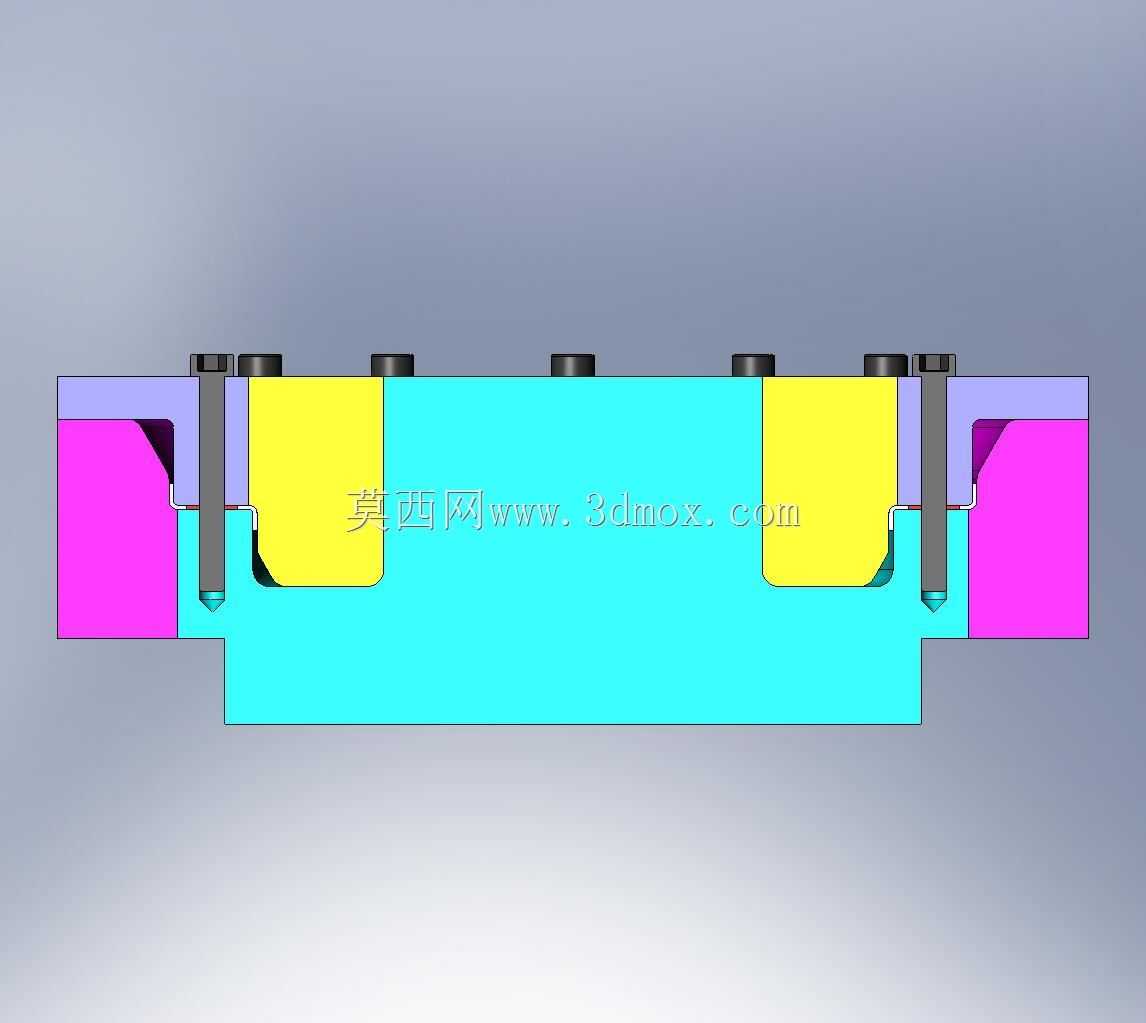

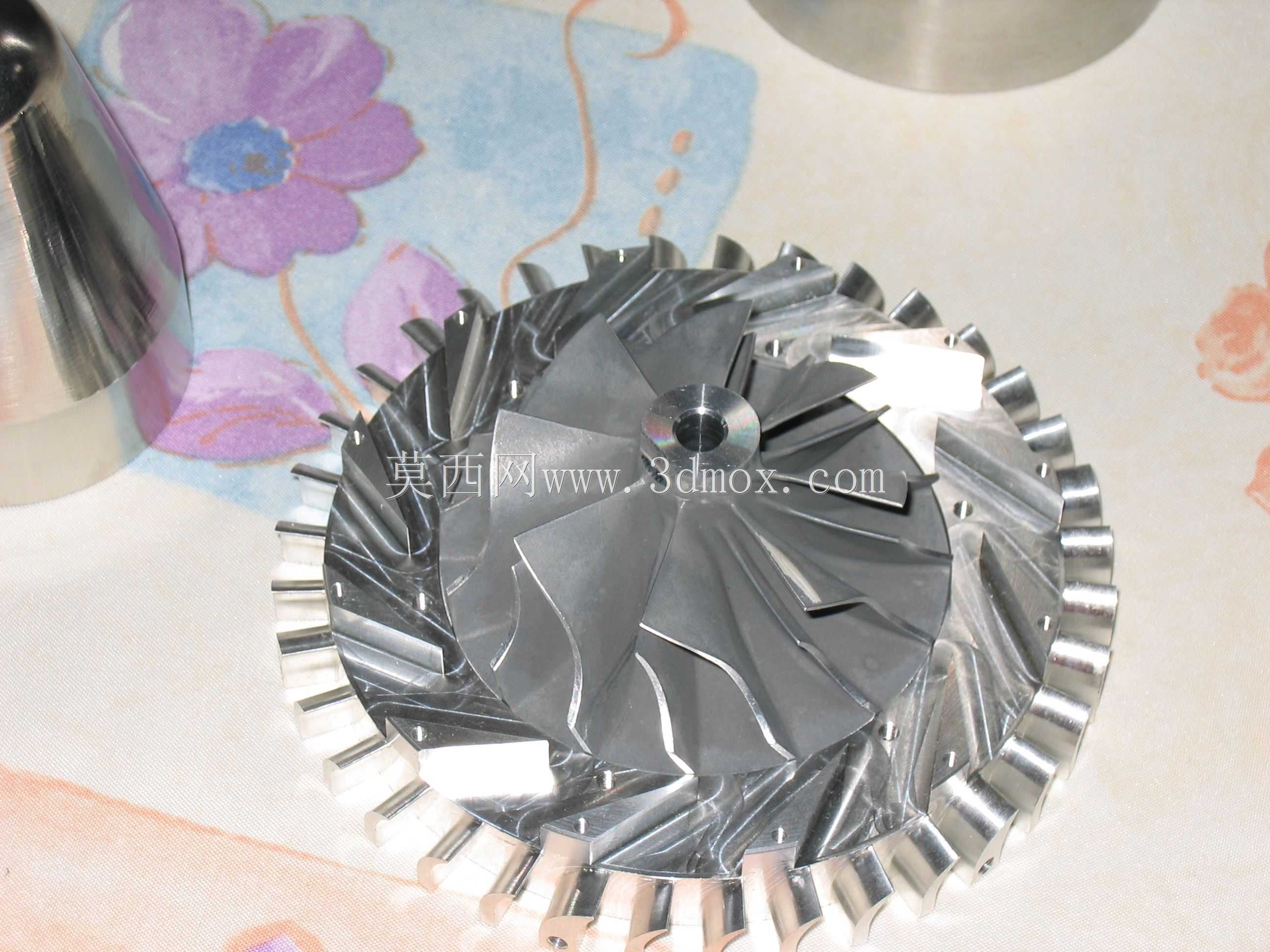

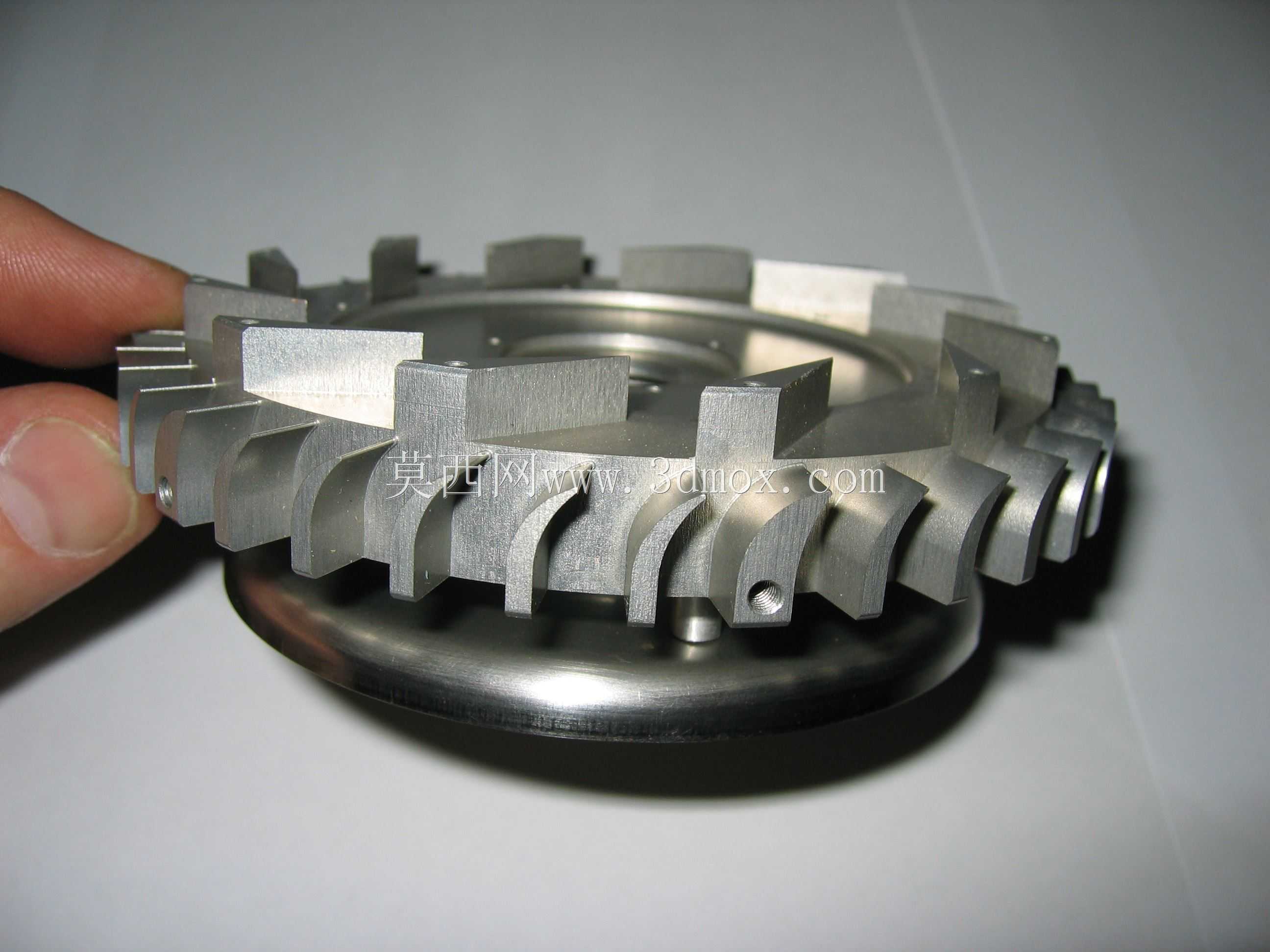

这款小型燃气涡轮喷气发动机，主要面向小型航空动力、实验性动力平台、航改小型动力单元等应用场景，可作为小型无人飞行器、实验验证飞行器、地面小型高速动力源的核心动力输出装置，也可作为航空动力教学、热力学循环验证的实体参考结构。从结构设计来看，该动力装置采用单转子轴流式布局，进气端采用收敛型进气道设计，能够在不同来流速度下均匀梳理进气气流，降低进气紊流对压气机端的气流干扰，提升压气机工作效率。压气机段采用成熟的加勒特T04B V2叶轮作为核心压气部件，该叶轮经过长期市场验证，压比范围适配小型涡喷的工作区间，在高转速工况下能够稳定输出符合燃烧室压力要求的压缩空气，有效降低了压气机端的设计验证成本，同时保证了压气效率与喘振裕度。燃烧室采用环形回流燃烧室结构，能够在有限的筒身空间内延长燃油与压缩空气的混合路径，保证燃油充分雾化燃烧，提升燃烧效率，降低排气污染物含量，同时环形结构能够让高温燃气均匀作用在后续涡轮段，避免局部热负荷过高导致的涡轮叶片烧蚀问题。涡轮段采用单级轴流涡轮设计，涡轮叶片与轮盘采用一体化结构设计，能够承受高转速下的离心载荷与高温燃气的热冲击，涡轮导向器能够精准调整高温燃气的入射角度，将燃气的热能与压力能高效转化为转子的旋转机械能，同时通过转子轴驱动前端压气机持续工作，剩余能量通过尾喷管高速喷出形成推力。整机的支撑结构采用前后双轴承布局，轴承位置设置有专门的冷却与润滑通道，能够在高转速工作状态下持续带走轴承摩擦产生的热量，保证转子系统的运转稳定性，避免高速工况下的轴承抱死问题。外部机匣采用分段式设计，各段之间通过法兰止口定位连接，既保证了整机的同轴度要求，也方便后续的拆解维护与部件更换，机匣外部预留有燃油管路、润滑管路、传感器安装的接口位置，能够适配不同的控制与供油系统安装需求。整机的安装边界采用环形安装边设计，可通过卡箍或者螺栓连接的方式固定在飞行器或者动力试验台架上，进气端与排气端均预留有标准连接尺寸，可适配不同的进气导流罩与尾喷管延长段，满足不同安装场景的适配需求。从结构细节来看，所有冲压成型的机匣部件均按照实际加工工艺设计了冲压拔模斜度与壁厚过渡，避免了加工过程中的应力集中问题，各转动部件与静子部件之间预留了合理的冷态间隙，能够在工作温度升高后避免转动件与静子件发生刮蹭，保证整机运转的安全性与可靠性。
