汽车用T10贴片LED照明灯泡结构设计

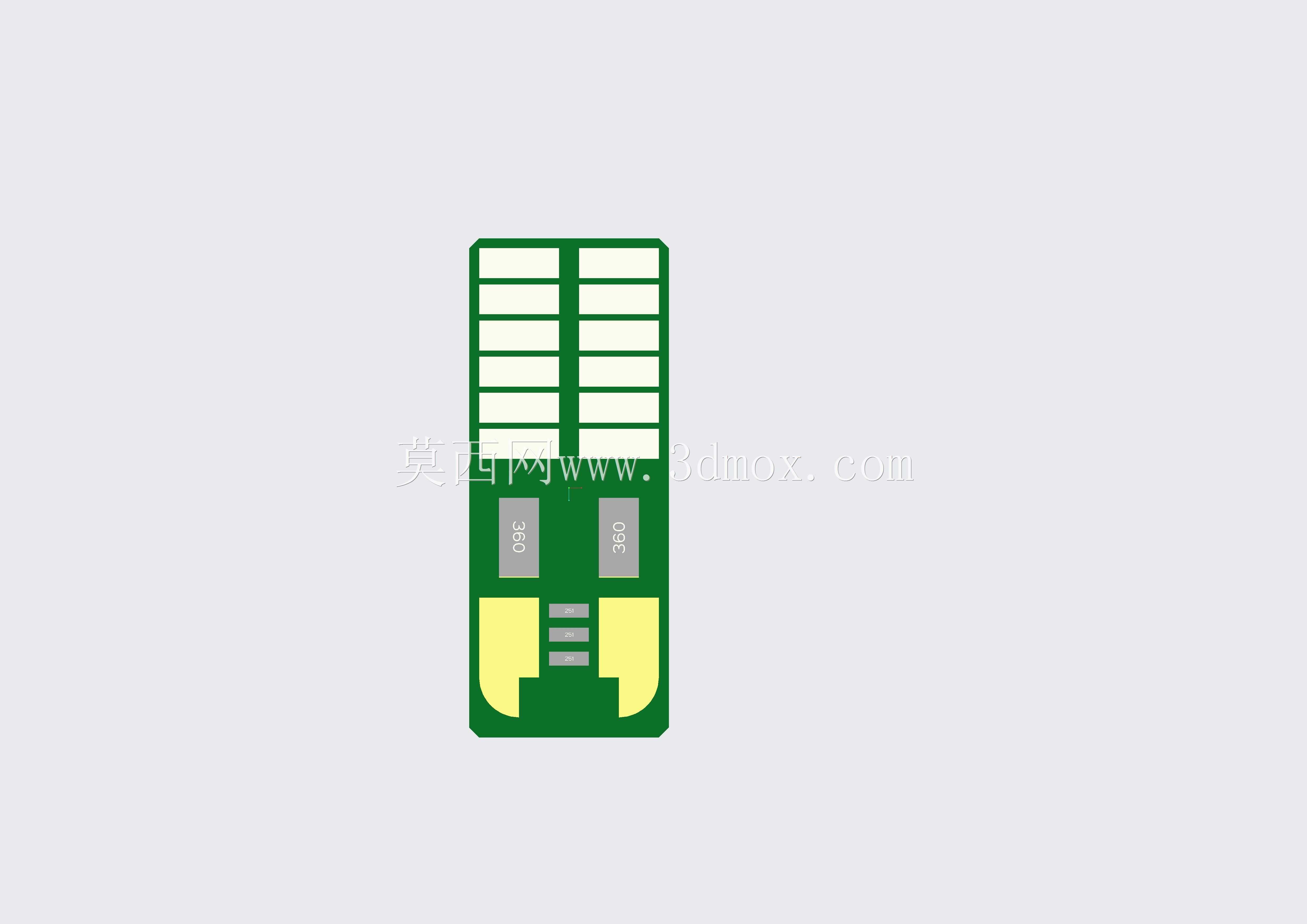

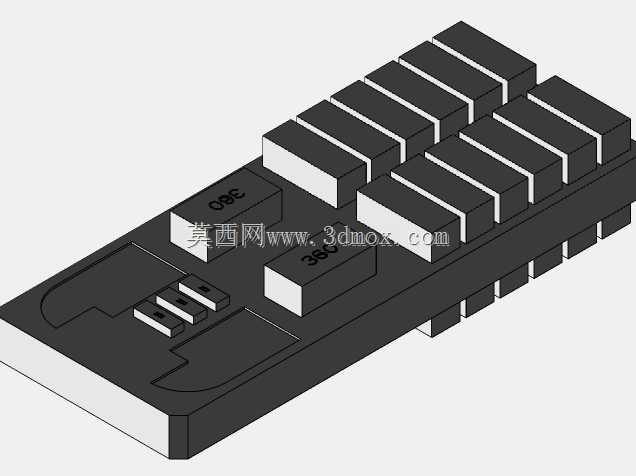

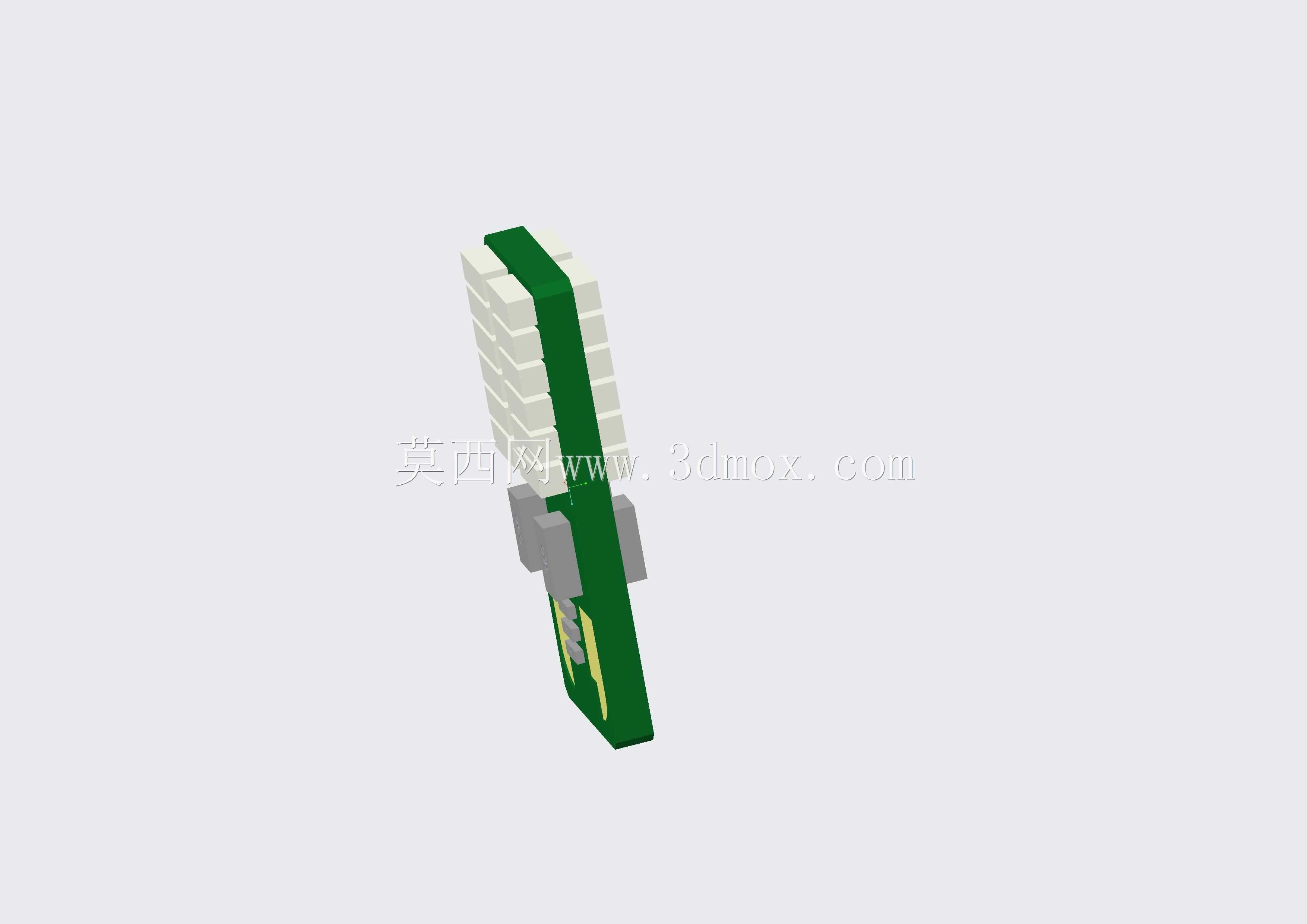

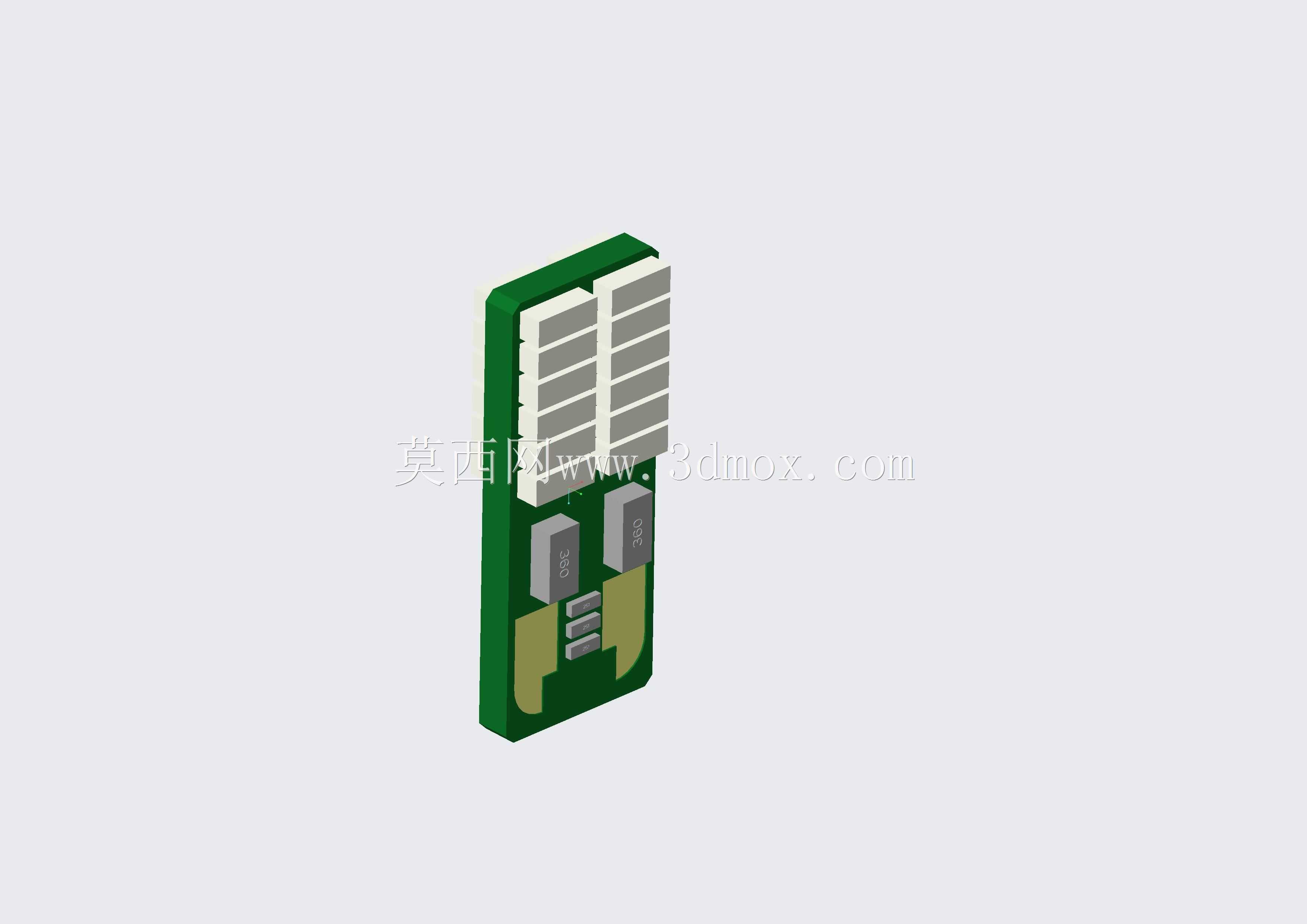

这款T10贴片LED灯泡主要面向乘用车辆、商用车辆的车载照明场景设计，可适配车辆示宽灯、车内阅读灯、牌照灯、仪表台指示灯等多种小功率照明点位的替换与装配需求，是传统卤素T10灯泡的升级替代部件，能够在不改动原车线路接口的前提下完成无损换装，适配绝大多数在售车型的T10规格灯座安装位。从实际使用用途来看，该产品核心作用是为车辆对应点位提供稳定、低功耗的照明输出，相比传统同规格卤素灯泡，它的发光效率更高、工作发热量更低、使用寿命更长，能够有效降低车辆车载供电系统的负载压力，同时减少灯泡频繁更换的维护成本，适配日常行车过程中长时间点亮的使用需求，在夜间行车、车内环境照明、车辆标识照明等场景下都能提供均匀柔和的光照效果，避免局部亮斑或者光照角度偏移导致的照明效果不足问题。在产品功能特性层面，这款贴片LED灯泡采用双层LED模块布局，板载搭配对应阻值的电阻器，能够适配车载12V直流供电环境，通过电阻的限流分压作用保证LED灯珠工作在额定电流电压区间，避免车辆启动瞬间的电压波动冲击损坏发光元件，同时PCB基板采用耐高温的玻纤板材制作，表面做阻焊绝缘处理，既能够保证电路工作的稳定性，也可以借助基板本身的散热能力将灯珠工作产生的热量快速传导散发，避免长时间工作出现光衰过快的问题。产品的设计思路围绕车载场景的适配性展开，整体外形严格遵循标准T10灯泡的安装尺寸边界，整体板型宽度、触点间距、插入深度都和传统T10卤素灯泡保持一致，不需要额外调整灯座结构就可以直接插入固定，触点位置采用大面积镀锡焊盘设计，保证和灯座弹片接触的导通稳定性，避免车辆行驶过程中颠簸震动导致的接触不良、灯光闪烁问题；灯珠排布采用对称式布局，让发光角度覆盖传统卤素灯泡的光照范围，避免出现照射角度偏斜、光照区域有暗区的问题，电阻元件布置在基板中部远离灯珠的位置，减少电阻发热对灯珠使用寿命的影响。在安装边界上，这款产品整体厚度控制在常规T10灯座的容纳尺寸范围内，插入灯座后不会和周边的灯罩、线路部件产生干涉，整体长度不会超出灯座后部的预留空间，适配各类紧凑安装空间的使用需求，不管是车辆外部的小灯灯座还是车内顶棚的阅读灯座，都可以顺利完成装配，不需要额外修剪、改造周边部件。
