气举式舱口启闭支撑结构设计

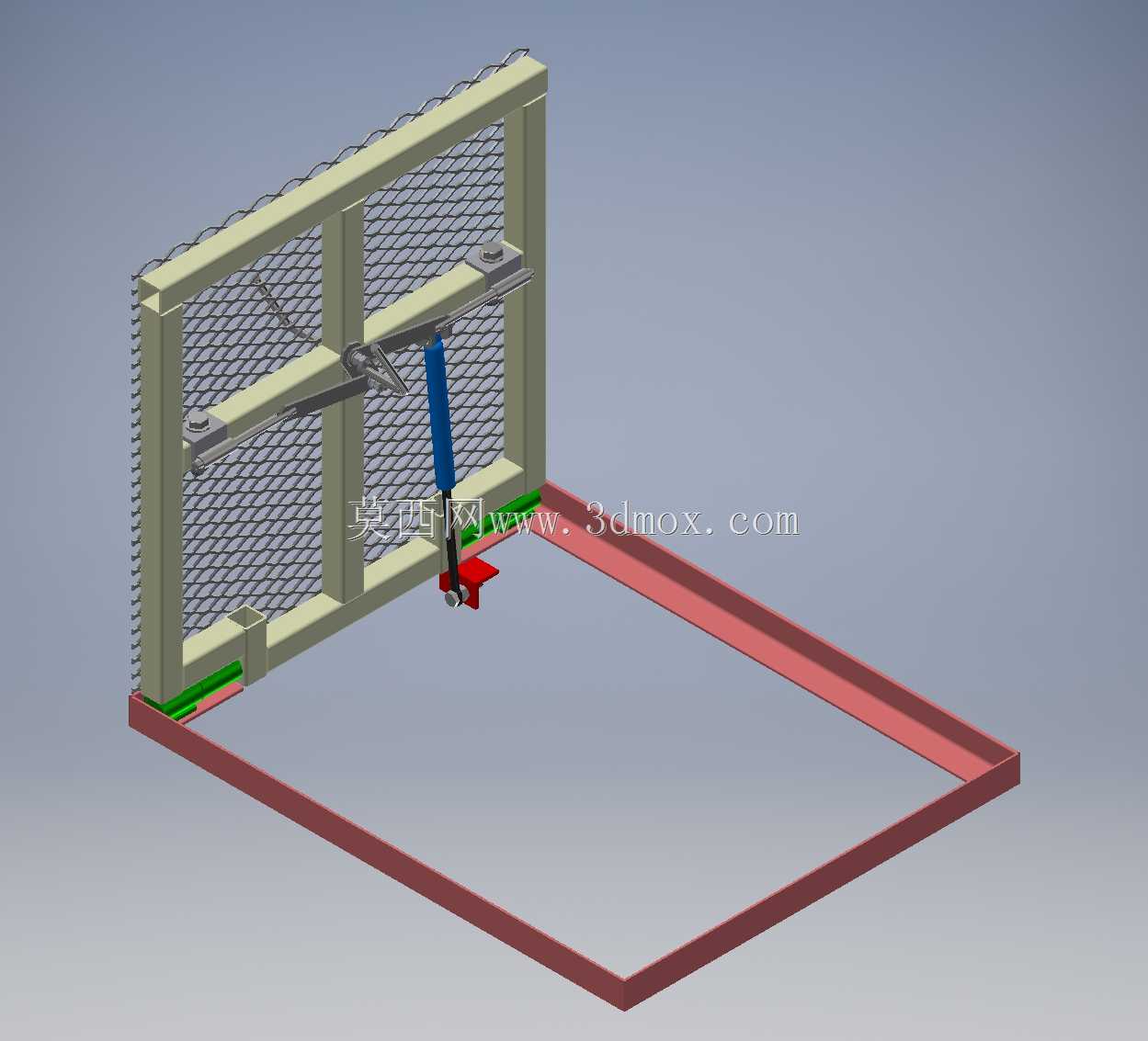

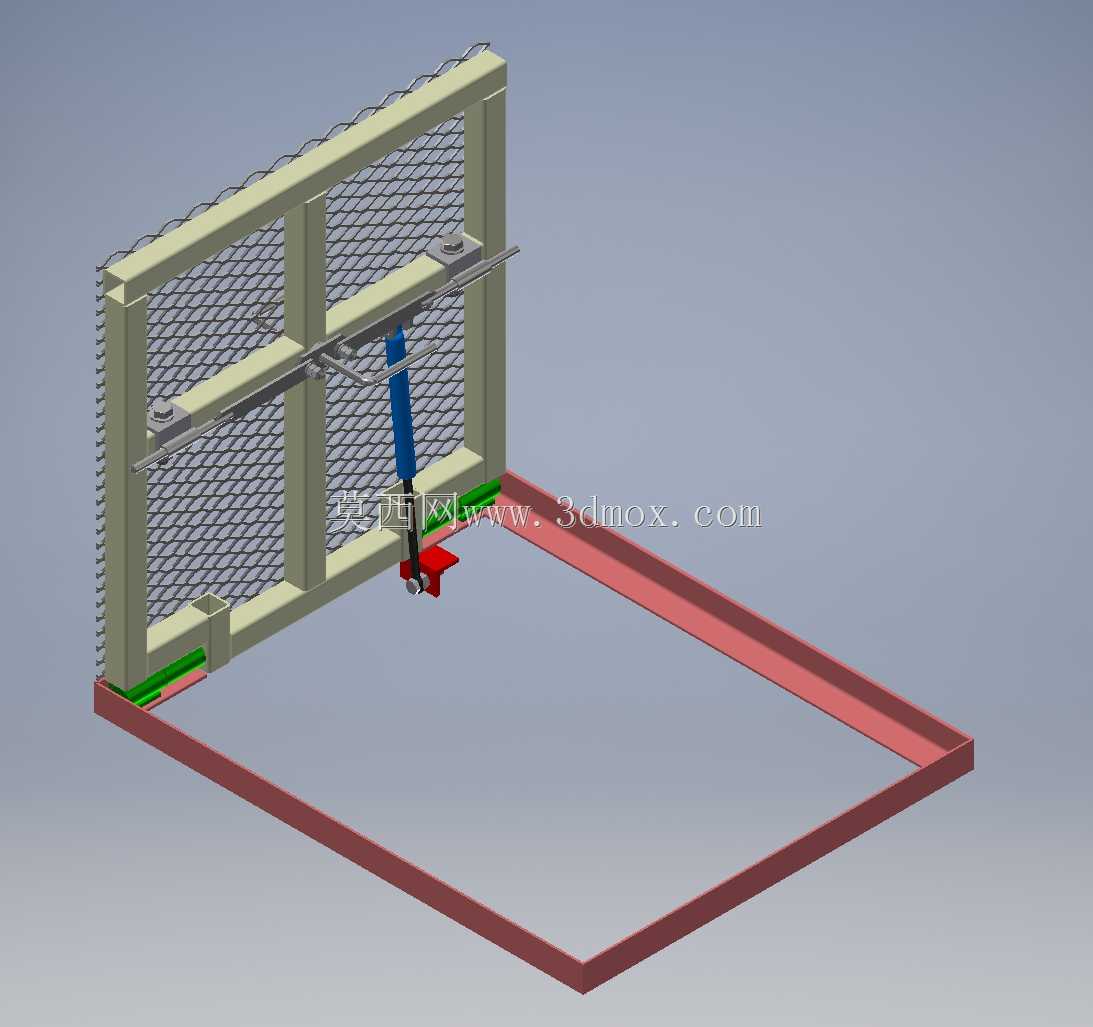

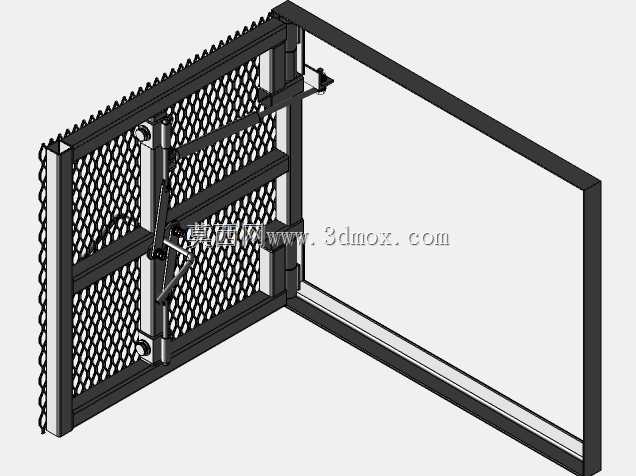

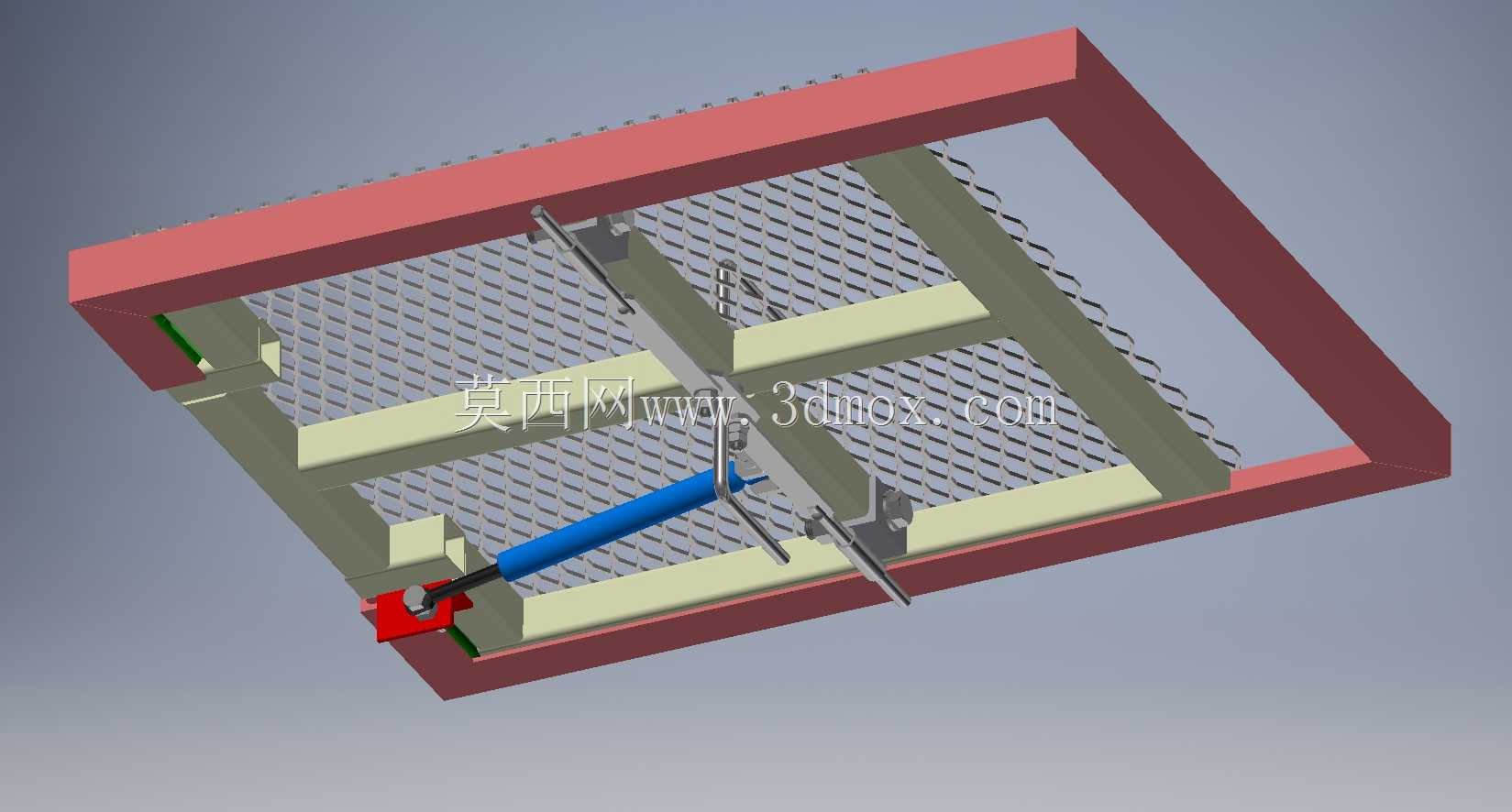

该结构主要应用于各类需要频繁启闭检修口的工业场景，涵盖小型设备舱室、户外集成机柜、特种车辆侧舱、生产线旁防护检修舱等领域，核心作用是实现舱口的顺畅启闭与开启状态的稳定支撑，同时兼顾舱口闭合后的防护隔离需求，避免无关人员或杂物误入舱内引发安全隐患。整套结构由底部安装边框、带防护网的舱门主体、横向传动支撑梁、气举支撑部件、底部滑动导向组件共同构成，底部采用L型折边边框作为安装基准，边框预留统一的安装孔位，可直接通过螺栓固定在舱体开口的混凝土或金属基座上，边框内侧设置连续的密封胶条安装槽，闭合后可实现舱口与基座之间的防尘防水密封，适配多数户外或多尘工况的使用要求。舱门主体采用矩形方管焊接成整体框架，框架内侧嵌装高强度钢丝编织防护网，在保证结构轻量化的同时具备足够的抗冲击能力，既可以阻挡体积较大的杂物落入舱内，也不会遮挡舱内的通风与观察视线，舱门侧边设置多组可调式铰链座，可根据实际安装误差调整铰链的前后左右位置，降低现场安装的对位难度。横向支撑梁横跨在舱门中部位置，两端通过滑动滑块与舱门两侧的竖向导轨连接，可随舱门的启闭动作沿导轨上下滑动，支撑梁中部通过铰接座与气举部件的上端连接，气举部件下端铰接在底部边框的固定支座上，借助气弹簧的预存弹力抵消舱门自身的大部分重量，操作人员仅需施加很小的作用力即可完成舱门的开启或闭合操作，当舱门开启到设定最大角度时，支撑梁上的限位卡块会自动卡入导轨上的限位槽内，配合气弹簧的支撑力将舱门稳定锁定在开启位置，无需额外设置插销或支撑杆件，避免检修过程中舱门意外坠落伤人。底部导向组件采用内嵌式尼龙滑轨，滑动过程无金属摩擦异响，同时具备良好的耐磨性能，长期使用无需频繁加注润滑脂，整套结构的安装边界可根据不同舱口的开口尺寸进行适配调整，所有铰接位置均采用自润滑轴承，转动阻力小且使用寿命长，适配-20℃到60℃的常规工况使用环境，可满足多数工业场景下检修舱口的使用需求。
