可调节工业设备支撑悬臂安装支架

这款支撑悬臂支架主要面向工业现场的设备外挂安装需求，常见于机床操作终端、小型显示面板、检测仪器、扫码识别装置以及轻型气动元件的侧装固定场景。在自动化产线改造中，这类构件能够把操作或检测单元从设备主体立面延伸出来，避开柜门、管线和操作位的干涉，让操作人员在更合理的视线与动作范围内完成参数读取、状态确认和手动干预。

从结构上看，支架采用上下两端固定、中间悬臂延伸的布置方式。上部为贴墙或贴板安装座，安装面预留多个孔位，可适配不同孔距的立面固定需求；下部同样设置落地或附墙支撑座，用于分担悬臂末端载荷并抑制晃动。中间连接段为矩形截面梁体，相比圆管或角钢形式，它在两个方向上都具备更稳定的抗弯能力，外观也更规整，便于包覆线槽或固定拖链。

关节位置设置了可锁紧的调节结构，这意味着支架并非只能保持单一角度。实际装机时，可以根据操作人员站立位置、设备门开启方向以及现场光照反射情况，对悬臂俯仰和偏转角度进行微调，锁紧后即可保持姿态稳定。对于需要频繁变换观察角度的工位，这种结构比完全焊死的支架更有适应性；而对于长期固定运行的设备，它又能在初次安装时提供足够的校正余量，降低对安装基面平面度的要求。

设计思路上，该构件优先保证安装边界清晰和受力路径直接。上部安装座承担主要倾覆力矩，下部支撑座提供辅助定位，载荷通过梁体传递到两个固定点，避免单点固定带来的应力集中。梁体与关节连接处采用加强过渡，减少截面突变造成的薄弱区；紧固件位置外露，方便现场使用常规工具完成装配和维护。底座板向外延展并开设安装孔，既可以通过膨胀螺栓固定在墙面或设备框架上，也能配合压板固定在型材台架上。

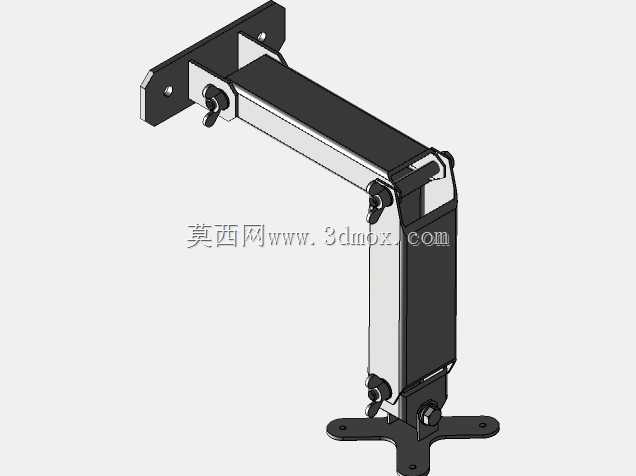

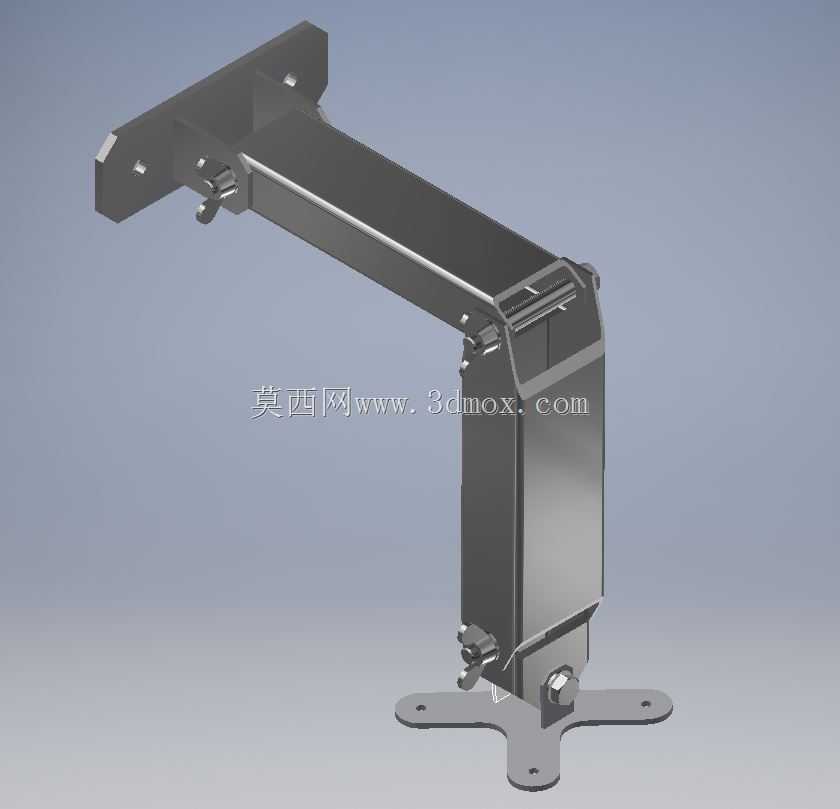

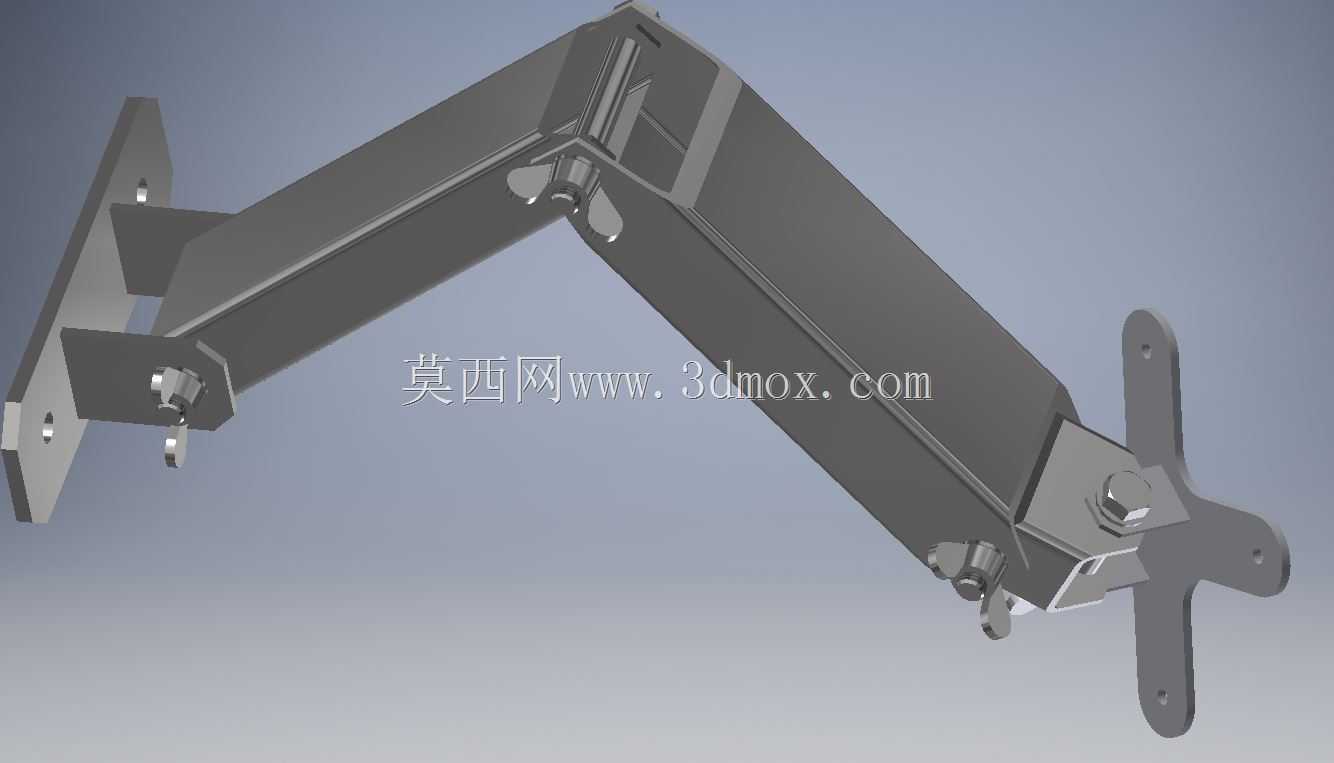

在选型和三维建模时，需要重点核对上部安装孔距、下部支撑座间距、悬臂伸出长度以及末端安装面尺寸。若末端搭载带触摸屏的操作盒，还要结合人体工学确认屏幕中心高度和倾斜角度；若搭载视觉相机或传感器，则应关注支架在设备运行振动下的姿态稳定性。该模型完整呈现了安装板、梁体、关节锁紧件和底部支撑座的配合关系，可直接用于干涉检查、安装空间评估和后续工程图细化。
