户外柱上中压电力计量仪表成套装置

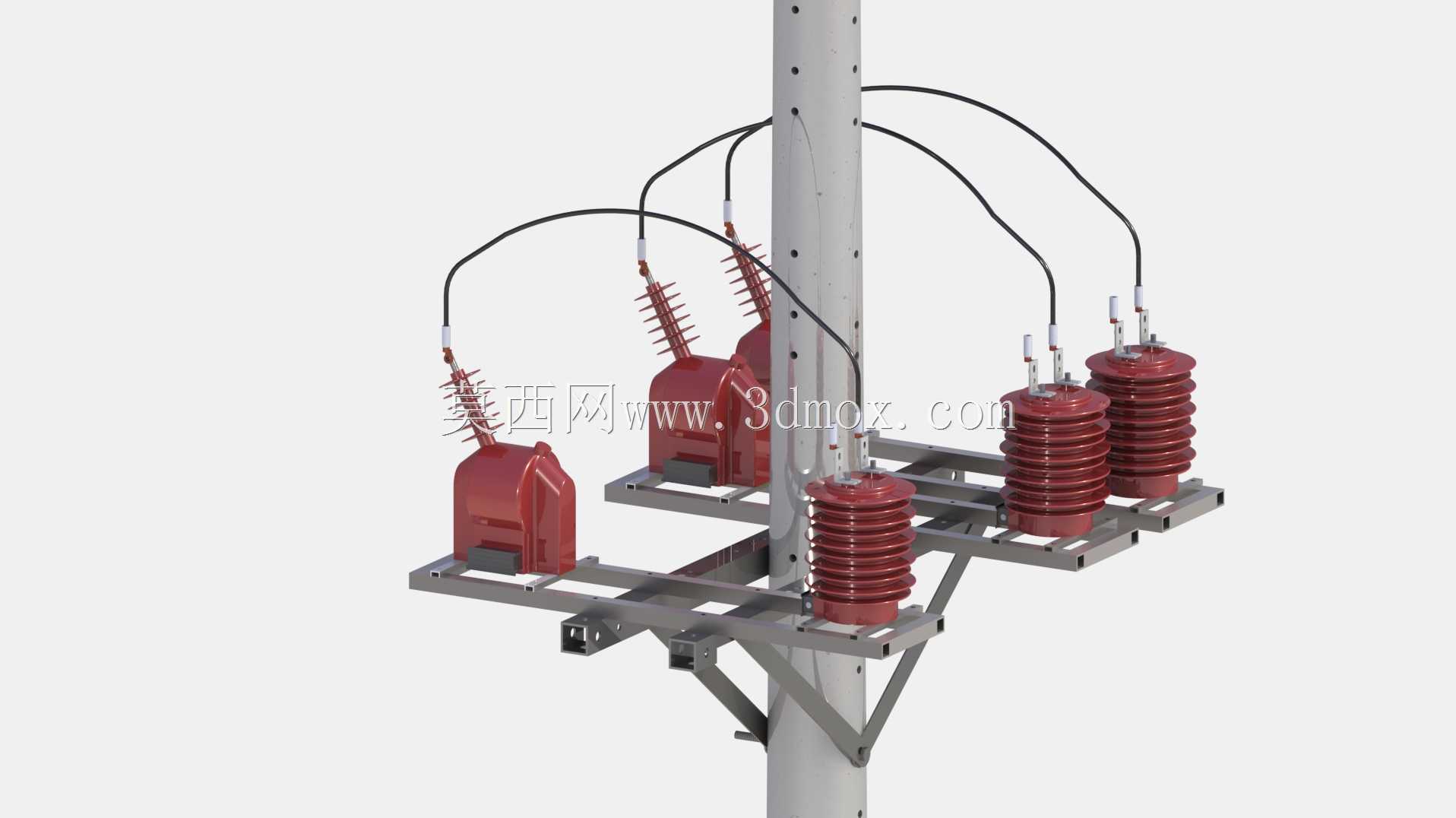

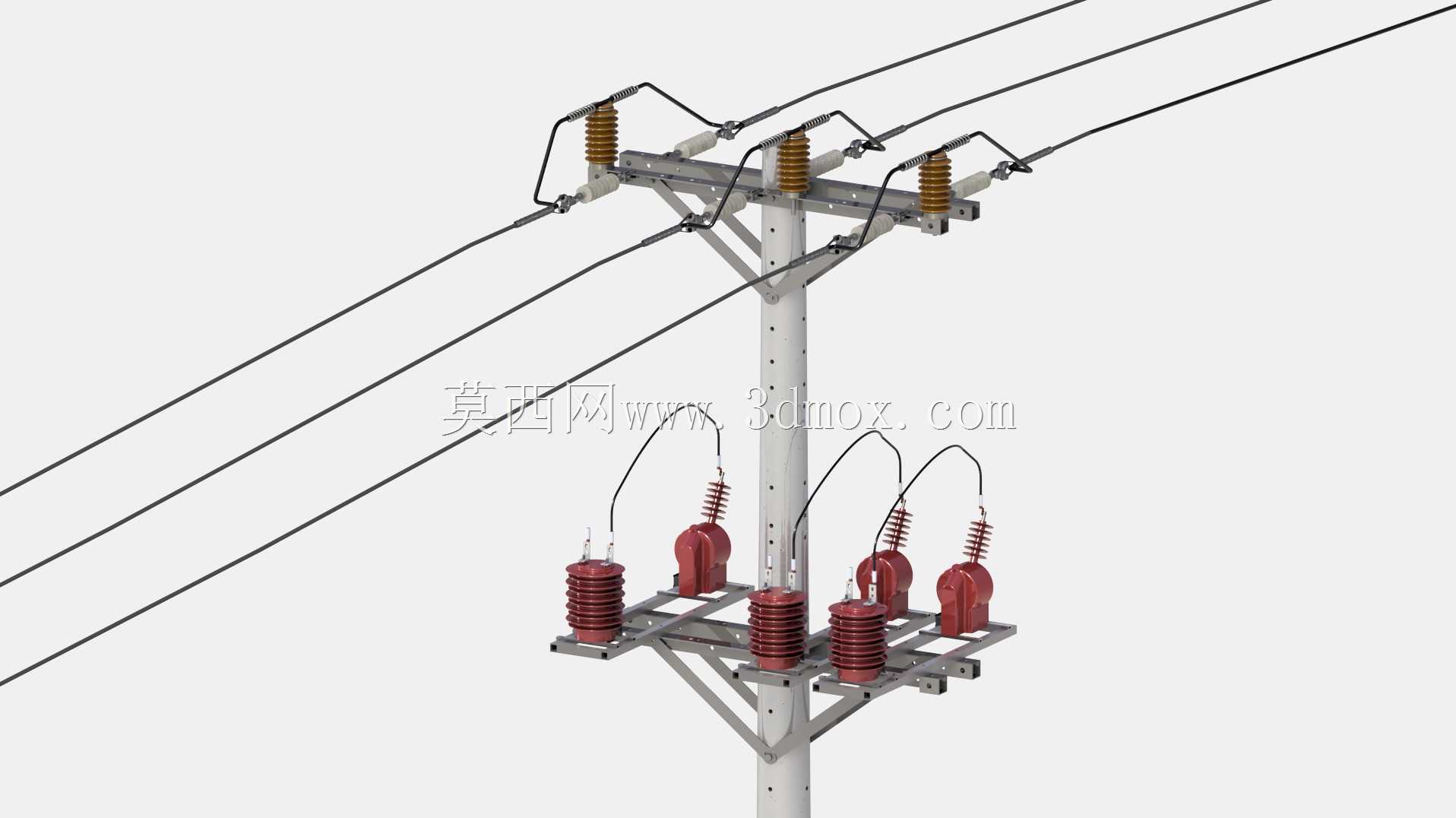

该套柱上安装的中压电力计量装置，主要应用于10kV级城乡配电网架空线路节点，承担线路侧电压、电流信号采集与电能计量的核心功能，是配网运维、电量核算、线损分析环节不可或缺的户外电力设备，常部署在台区进线、分支线路T接点、专变用户产权分界点位置，适配户外露天长期运行的复杂工况，可耐受高温、严寒、强降雨、覆冰等各类户外恶劣环境条件。整套装置采用杆装侧挂的安装形式，依托水泥电杆作为承载主体，通过镀锌角钢焊接成型的组合式安装支架实现固定，支架采用三角斜撑加强结构，整体承重冗余充足，可抵消户外强风带来的横向载荷，避免长期运行出现支架变形、组件移位的问题。装置集成了多组环氧树脂浇注绝缘的电压、电流传感组件，外露高压接线端配备带伞裙结构的绝缘套管，伞裙的爬电距离设计满足户外污秽等级要求，可有效防止雨雾天气下的沿面闪络故障，高压侧通过绝缘导线完成接线，接线弧度预留了热胀冷缩的形变余量，避免低温环境下导线拉扯导致接线端子受力损坏。设计过程中充分考虑了现场安装的便捷性，所有组件在支架上的排布遵循电气安全间距要求，不同相序的组件之间预留足够的空气绝缘间隙，避免相间放电风险，同时支架的安装孔位采用长圆孔设计，可适配不同外径的架空水泥电杆，降低现场安装的打孔、适配工作量。整套装置的安装边界充分考虑杆上作业的操作空间，横向伸出长度控制在合理范围，不会对线路运维登杆作业造成干涉，组件的排布高度也匹配常规杆上设备的安装高程，方便运维人员在地面通过抄表终端完成数据读取，无需登高即可完成常规巡检工作。绝缘外壳采用耐候性环氧树脂材料浇注成型，具备优异的抗紫外线老化性能，长期户外暴晒不会出现壳体开裂、绝缘性能下降的问题，内部传感组件的密封结构可阻挡潮气、粉尘侵入，保障计量精度长期稳定可靠。
