户外高压柱上三相真空断路器结构设计

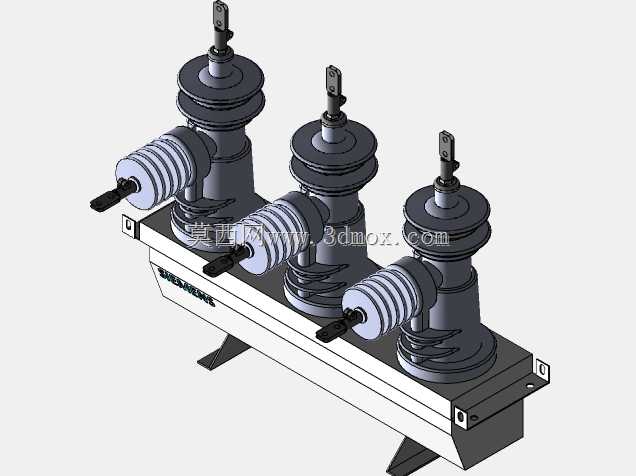

这款三相柱上真空开关设备，主要应用于10kV电压等级的户外架空配电线路场景，承担着线路过载保护、短路故障快速分断、日常带负荷投切线路的核心作用，是城乡配电网中保障供电可靠性、隔离故障区段的关键电力设备，可在户外露天环境下长期稳定运行，适配高海拔、潮湿、多粉尘等复杂户外工况，无需额外搭建防护机房即可直接安装在架空线路的杆塔横担上。设备整体采用三相共座式布局，三个独立极柱沿底座长度方向等距排布，每相极柱集成了真空灭弧室、进出线接线端子、绝缘支撑套管、操作传动接口等核心部件，极柱外部采用带伞裙结构的环氧绝缘材质包覆，伞裙的错落设计能够有效增加爬电距离，在雨天、凝露环境下避免沿面闪络问题，提升户外运行的绝缘可靠性。进出线端分别设置在极柱的侧方与顶部，侧方出线端配套有绝缘护套结构，能够降低带电部分外露带来的安全隐患，顶部接线端预留了标准的接线板结构，可直接与架空导线通过螺栓压接固定，无需额外加工转接件。底座采用一体式钣金折弯焊接结构，底部设置了两个对称的安装支脚，支脚上预留了标准的安装孔位，可直接适配常规柱上开关的横担安装尺寸，安装时无需对杆塔横担进行额外打孔改造，能够大幅缩减现场施工的工作量。底座内部预留了操作机构的安装空间，可配套弹簧操作机构或永磁操作机构，实现三相的同步分合闸动作，分合闸过程中三相动作同期性偏差控制在极小范围内，避免分合过程中产生过大的过电压冲击线路设备。设计过程中充分考虑了户外设备的运维便利性，各极柱采用模块化装配结构，单极部件出现故障时可单独拆卸更换，无需整体拆解设备，能够大幅降低后期运维的成本与停电时长；整体外轮廓的边角均做了圆弧过渡处理，避免尖角位置产生电晕放电，降低长期运行过程中的电能损耗与电磁干扰。设备的整体宽度控制在常规柱上设备的安装边界范围内，安装后不会超出杆塔横担的安全限界，不会对线路的走线安全距离造成影响，绝缘套管的高度设计也满足10kV电压等级的对地安全距离要求，即使在极端恶劣天气下也能保障设备与接地构件之间的绝缘性能可靠。
