可调多电压自耦式互感器结构设计

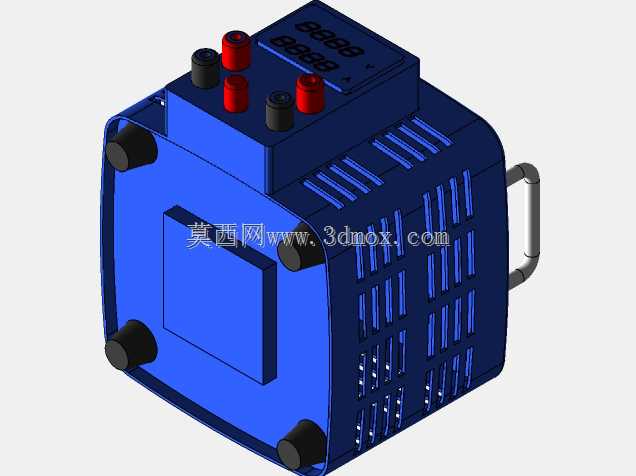

这款可调多电压互感器本质属于接触式自耦调压设备，广泛应用于工业电气试验、家电维修调试、教学实验演示、小型生产线电压匹配等场景，能够在额定容量范围内为不同电压需求的用电负载提供连续可调的交流输出电压，解决不同制式设备供电电压不匹配、试验过程需要平滑调压的实际需求，相比固定变比的互感器，它无需更换绕组接线就能实现宽范围电压输出，适配性更强。从功能特性来看，该设备采用单绕组叠层磁芯结构，一次绕组直接缠绕在叠片铁芯上，二次电压并非从固定分接点引出，而是通过碳刷组件沿绕组裸露接触面滑动，连续改变二次侧绕组匝数，实现输出电压从0到额定上限值的平滑无级调节，顶部设置的红黑接线端子分别对应输入、输出的不同极性，顶部集成的数显模块可以实时显示当前输出电压数值，方便操作人员直观读取参数，侧面的格栅式散热结构能够在设备带载运行时快速散发绕组产生的热量，避免温升过高影响绝缘性能与设备寿命，侧边加装的金属提手则方便设备在不同工位间转移搬运，底部的黑色防滑脚垫可以在放置时增大摩擦力，避免设备滑动移位，同时垫高机身减少底部磨损。在设计思路上，整体采用方正紧凑的方体外壳结构，将绕组、磁芯、碳刷调节机构全部集成在封闭外壳内部，仅外露接线端子、调节部件与显示模块，既保证内部带电部件的防护安全，又尽可能压缩设备整体体积，外壳的散热槽顺着空气对流方向排布，在不降低壳体结构强度的前提下最大化通风散热面积，接线端子采用不同颜色区分极性，避免操作人员接线时出现极性接反的失误，数显模块嵌入外壳顶部斜面，操作人员站立操作时无需俯身就能清晰读取数值。从安装与使用边界来看，该设备属于台式便携设备，无需额外固定安装，放置在平整工作台面即可使用，机身整体尺寸适配常规工作台摆放空间，四周预留足够的接线操作空间，底部脚垫高度保证底部与台面留有通风间隙，使用时需注意周边预留不小于五厘米的散热空间，避免遮挡侧面通风槽，接线时需严格按照端子标识接入输入电源与输出负载，严禁超容量带载运行，碳刷组件作为易损件设计为可快速更换结构，长期使用磨损后只需拆开侧盖即可完成更换，大幅降低设备后期维护成本。
