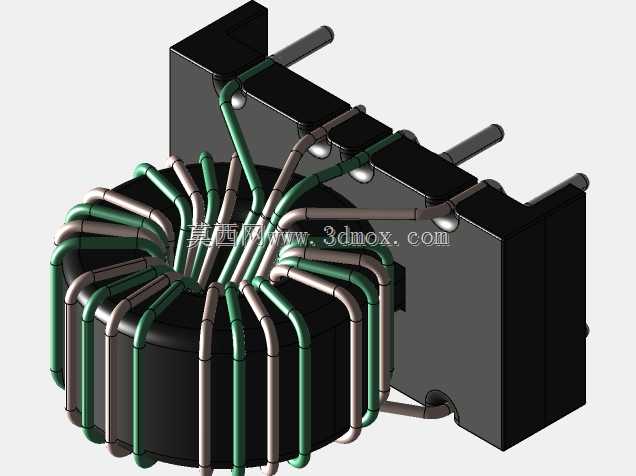

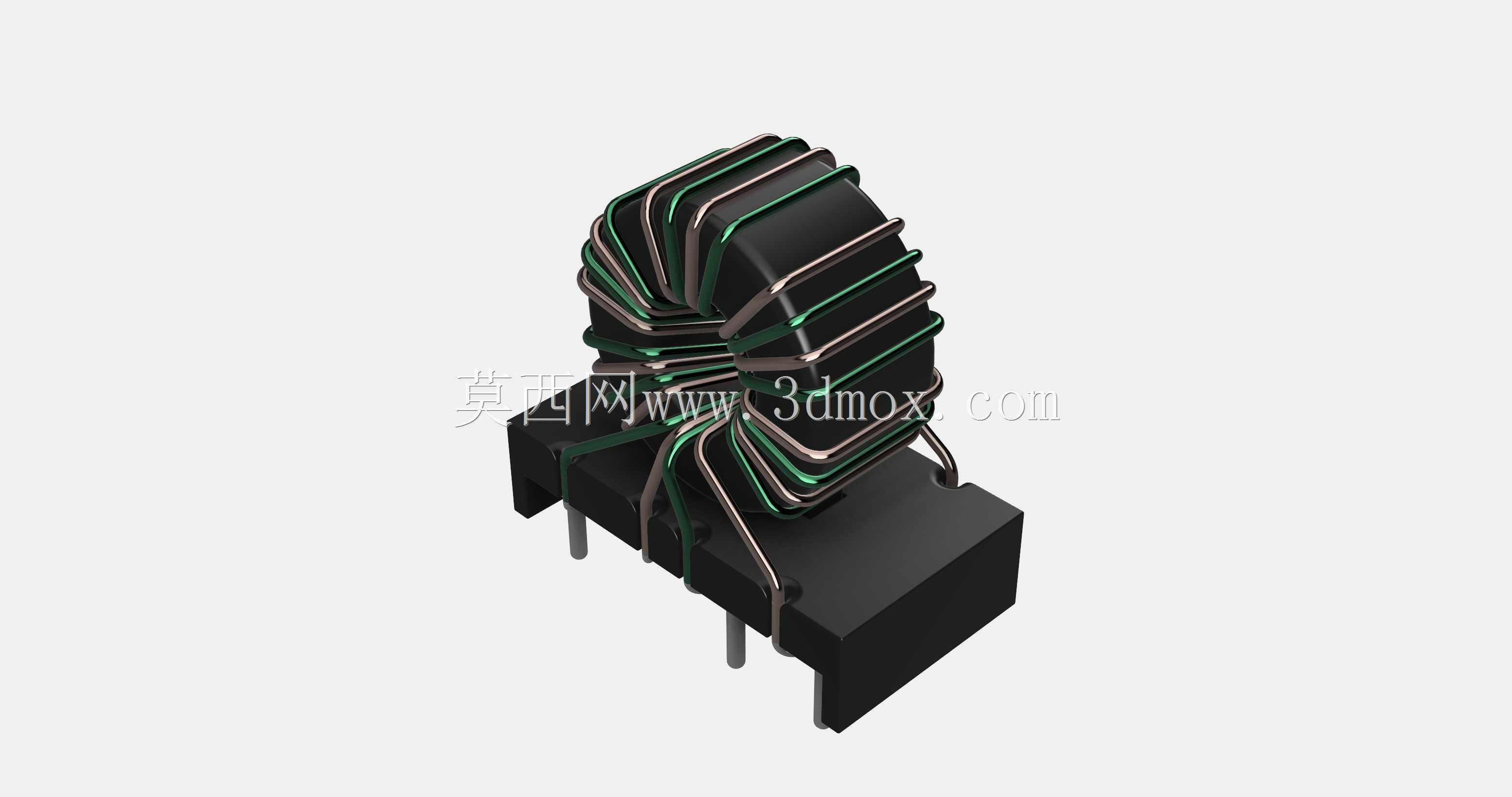

C128主板用TOKIN共模扼流圈结构

项目分类:变压器/电感器 发布时间:2021-04-09 ID:132355
  • C128主板用TOKIN共模扼流圈结构
  • C128主板用TOKIN共模扼流圈结构

这款共模扼流圈是面向消费级计算机主板电路设计的EMI抑制元件,核心作用是滤除电路传导路径中的共模电磁干扰,保障主板上高速信号传输的稳定性,避免开关电源工作产生的高频杂波串扰到敏感的信号链路中,常见于老式家用计算机主板、工业控制板卡的电源输入回路位置,是板卡电源滤波链路里的核心被动元件之一。该元件采用环形铁氧体磁芯作为磁通载体,磁芯本身的高磁导率特性可以让绕组通过共模电流时产生足够大的感抗,以此阻碍高频共模干扰信号的传导,而对于差模形式的正常工作电流,绕组产生的磁通会相互抵消,不会对正常的电源供电造成额外损耗,兼顾了干扰抑制和供电效率的平衡。原始设计的磁芯上共绕制有四组漆包线绕组,单组绕组的电感量为17.4μH,适配8针直插式底座的安装规格,在C128主板的L5装配位应用时,会根据实际电路的滤波需求切除两组引脚,仅保留三组绕组接入电路,最终形成6引脚的插装结构,适配对应主板的焊盘孔位布局,同规格的元件也可适配其他型号主板的对应滤波位,仅需根据板卡的实际电路需求调整引脚裁切方案即可适配不同的布线设计。在设计这款元件的三维结构时,首先要匹配环形磁芯的绕线空间,精准控制每组绕组的排线间距和绕制匝数,避免漆包线出现堆叠错位导致的绝缘层破损风险,同时要严格控制绕组引出端的引脚间距和伸出长度,引脚的直径、伸出底座的长度完全匹配标准PCB板的通孔焊盘尺寸,保证插件装配时引脚可以顺利穿过焊盘,不会出现插装卡滞、对位偏移的问题。底座采用耐高温的绝缘工程塑料材质,既可以固定磁芯和绕组的相对位置,避免生产运输过程中绕组出现移位变形,也能实现绕组与PCB板面之间的绝缘隔离,防止出现引脚短路的问题。整体结构的外形尺寸严格遵循板卡元件的高度限制,不会和主板上的散热片、扩展卡等周边元件产生装配干涉,安装边界完全适配对应主板的元件预留空间,在完成绕线和底座装配后,元件的整体重心落在引脚支撑范围内,过波峰焊时不会出现元件倾斜、浮高的装配问题,可直接适配常规的通孔插装生产工艺流程。
