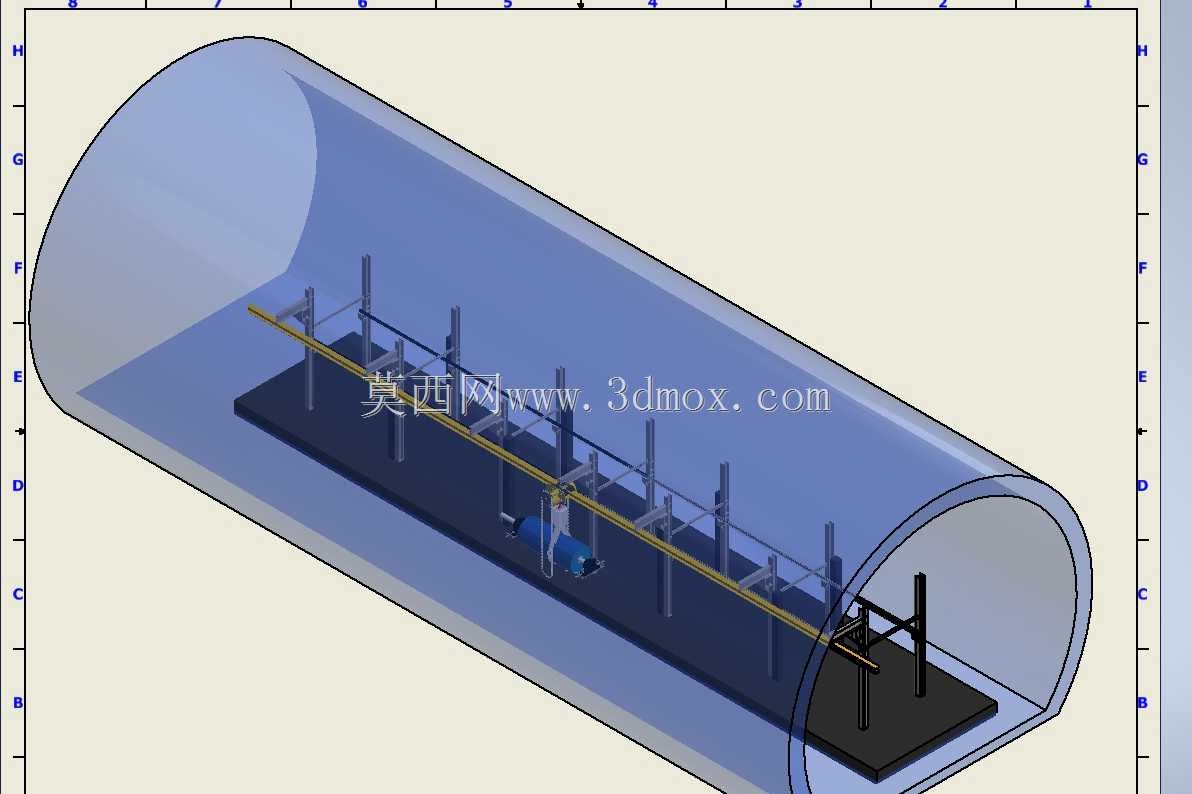

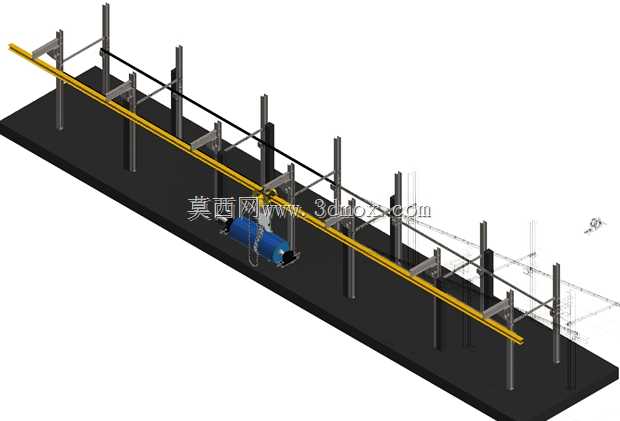

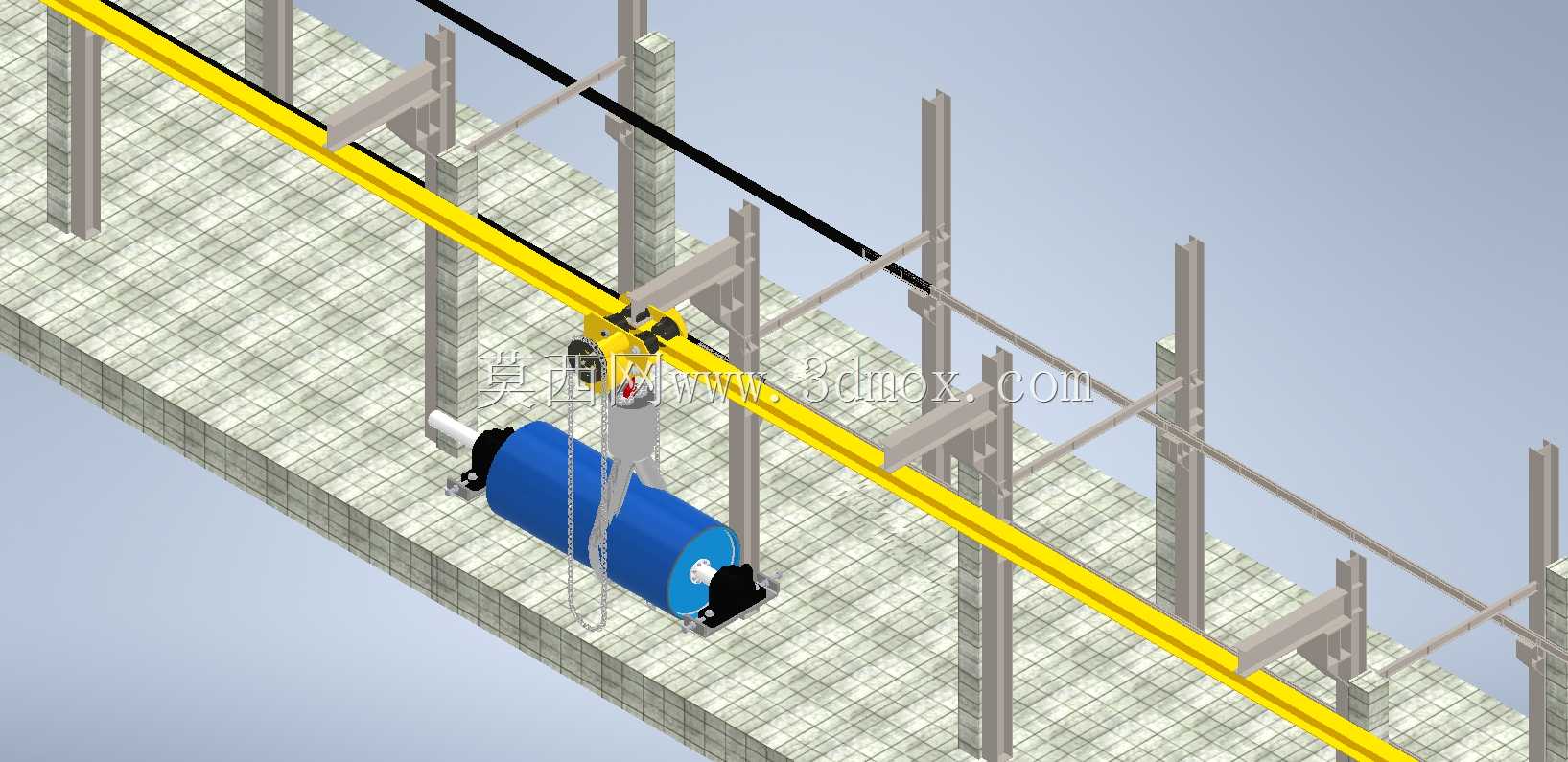

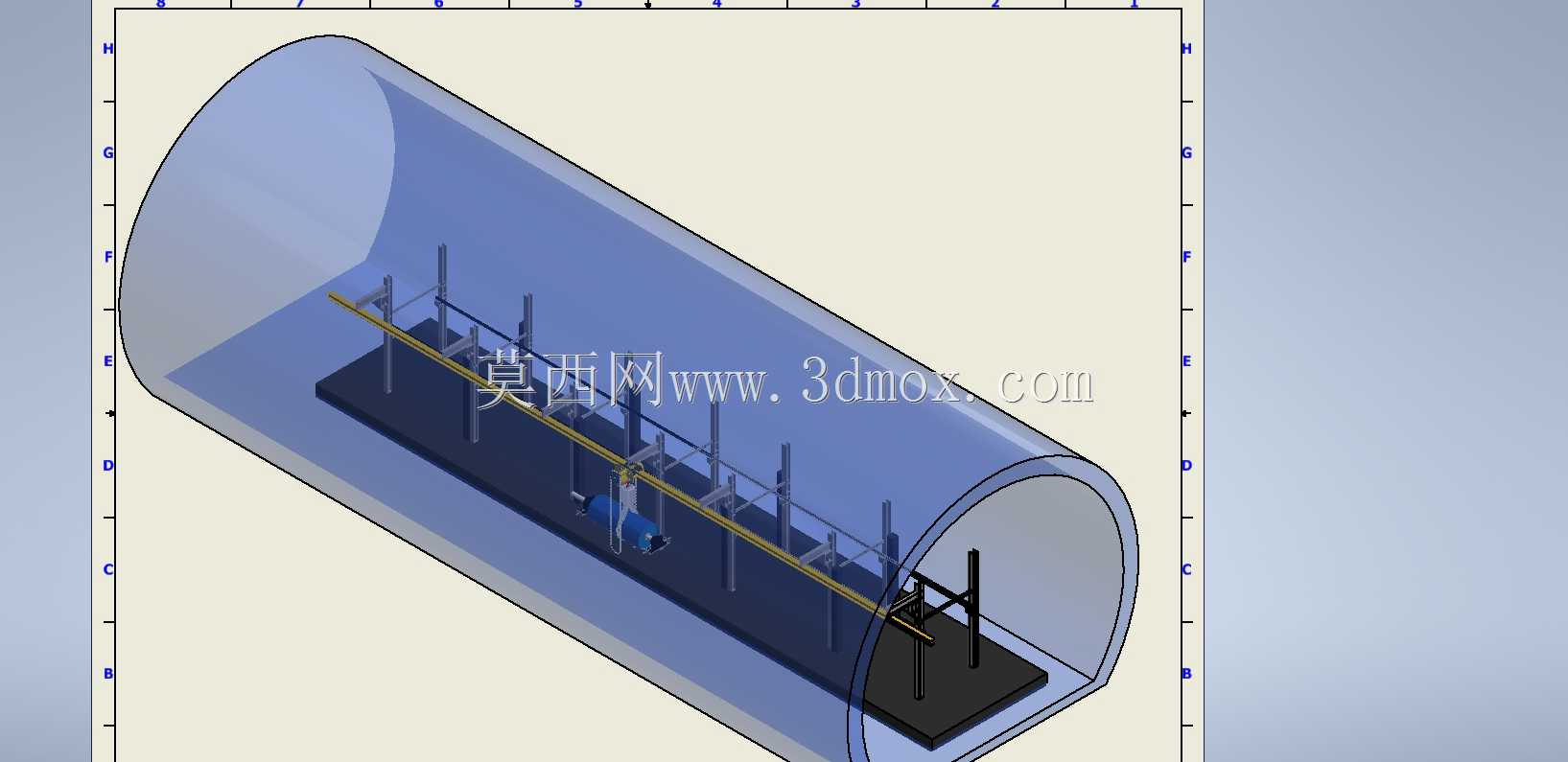

隧道作业用固定杠杆起重装置结构设计

这款固定杠杆起重装置主要面向隧道狭小空间内的重载移位作业场景设计，适配隧道施工中零散重型构件、支护配件、小型机具的定点起吊与短距离调位需求，解决隧道内空间受限、大型起重设备无法驶入展开作业的痛点，可固定安装在隧道侧壁预设的承载基座上，无需占用隧道内通行路面空间，作业时不会干扰隧道内其他工序的正常开展。装置核心采用杠杆增力结构设计，通过力臂长度的合理配比，在输入端施加较小操作力即可在起吊端获得数倍的起重出力，无需额外配置大功率动力源，仅依靠人工操作即可完成数吨级载荷的起升作业，适配隧道内临时供电不稳定、动力源布设不便的作业环境。整体结构采用模块化分体设计，各连接部位均采用销轴铰接形式，现场安装时无需复杂焊接作业，仅需配套标准紧固件即可完成整机装配，后期维护更换易损件也可快速拆解操作，大幅降低现场运维的时间成本。装置的外形尺寸经过紧凑化优化，整体横向伸出长度控制在合理范围内，不会超出隧道内的设备通行限界，安装基座的连接孔位采用通用化间距设计，可适配隧道内常见的型钢支护、混凝土预埋基座的安装尺寸，无需对现有隧道支护结构做大规模改造即可完成固定安装。起吊端配置可自锁的吊钩结构，起升过程中触发锁止机构即可自动锁闭吊钩开口，避免载荷晃动过程中出现脱钩风险，杠杆操作端设置防滑握持结构与力位限位挡块，操作过程中可避免操作力过载导致的结构变形，同时防止操作手柄滑脱引发的安全隐患。整机的受力结构经过力学仿真校核，各受力杆件的截面尺寸均按照额定载荷下的安全系数要求设计，铰接部位配置耐磨衬套，可承受长期往复作业带来的磨损，延长装置在隧道高粉尘、高湿度环境下的使用寿命，作业过程中可通过调整杠杆支点的固定位置，适配不同重量等级载荷的起吊需求，兼顾小载荷快速操作与大载荷稳定起升的使用要求。
