带检测工位的斜向物料输送提升机构

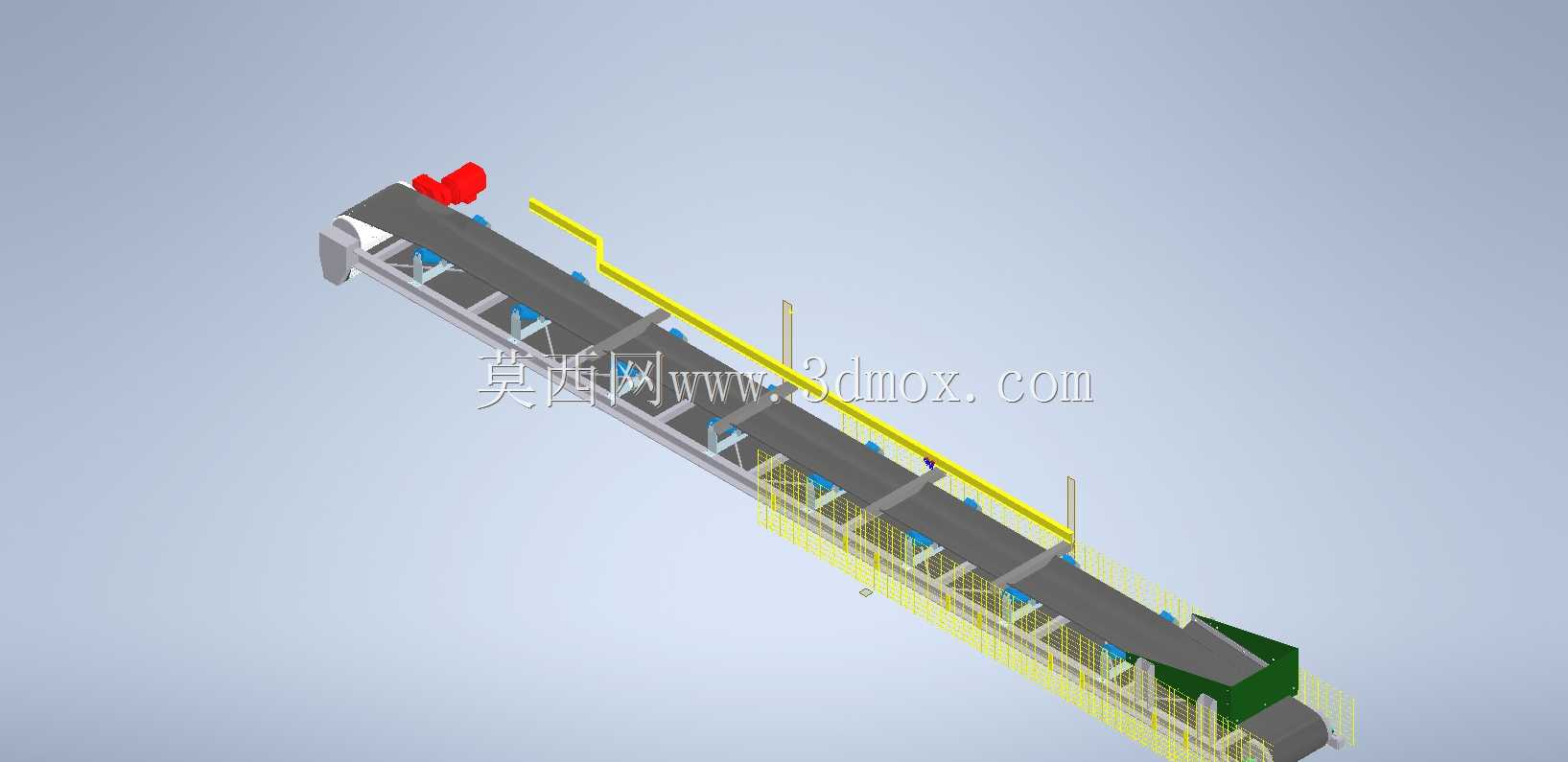

　　该模型呈现的是一套带侧边防护与末端检测结构的斜段输送提升装置，整体由长条形输送主体、下部承托机架、黄色安全护栏、端部驱动或改向组件以及末端绿色接料箱体组成。设备在产线中的作用并不只是把物件从低位送到高位，更关键的是在连续输送过程中完成姿态保持、位置约束和离开段检测，常见于小件分拣、包装前段、装配线之间的过渡以及自动化单元的物料衔接。

　　从实际布置看，输送面沿长度方向倾斜抬升，物件进入后依靠带面或板链承载向前移动。机架下方采用多组支腿与横向连杆形成稳定支撑，这种结构适合在车间地面或设备平台上固定，能够承受连续运行时的动载。支腿间距并非随意设定，而是需要结合输送长度、物料重量和张紧后带面的下挠趋势综合确定；若支腿跨距过大，中段会出现明显振动，影响检测信号和物料定位，若跨距过小，则会增加材料用量与安装工作量。

　　黄色护栏沿输送段一侧连续布置，主要作用是限制物料侧向偏移，避免薄件、盒件或不规则零件在爬坡过程中滑落。护栏与输送面之间保留了必要间隙，这个边界尺寸需要根据被输送物件的最大宽度、外形公差以及运行速度确定。间隙过小会造成卡滞，尤其在物件边缘存在毛刺或翘曲时更容易挤死；间隙过大则失去导向意义，物料可能在提升段偏转。模型中护栏采用分段支撑，便于现场根据物料尺寸进行局部调整，这比整体焊接式护栏更适合多品种、小批量的生产场景。

　　输送线末端的绿色箱体区域可作为接料、转向或检测安装位使用。红色部件位于上部，结合页面中“离开提升动画”的表达，可以理解为用于判断物料是否离开提升段的检测触发元件。工程设计时，这类元件的安装位置需要避开输送带接头、张紧轮和清扫结构带来的干扰，同时保证检测光束或触发面能够稳定覆盖物料通过区域。若检测对象是透明、反光或颜色接近背景的物件，还需在支架上预留角度调节和前后移动空间，而不是把传感器做成不可调的死结构。

　　端部结构承担动力传递、张紧或改向功能。设计中通常要考虑滚筒直径、轴承座位置、张紧行程以及维护拆装空间。滚筒直径过小会增加带体弯曲疲劳，张紧行程不足则无法补偿长期运行后的伸长；轴承座若贴近侧板焊接，后期更换会十分困难。该模型在端部保留了较明确的组件边界，说明结构上考虑了模块化装配，有利于把驱动段、中间段和落料段分开加工后再总装。

　　从安装边界判断，这类设备属于狭长型布置，长度方向占用空间最大，宽度方向则由输送面、护栏、外侧驱动或电控附件共同决定。现场布局时不能只看输送带本体宽度，还要预留检修侧通道、传感器接线空间以及末端落料落差。若设备接入已有生产线，进料端高度与上游设备出料高度必须匹配，否则会出现物料跌落、翻转或卡料。出料端与下游设备之间也应设置合理过渡，必要时增加导流板或缓冲段。

　　三维建模时，机架部分宜采用型材或焊接钢框架的参数化方式建立，把支腿高度、倾角、输送宽度和护栏高度作为可调整变量。这样在面对不同楼层差或工位高度时，不必重新绘制全部结构，只需更新关键尺寸即可快速派生方案。输送面、护栏和检测支架之间的装配关系要完整表达，尤其是紧固件位置、可调长孔和让位缺口，这些细节直接决定加工后能否顺利装配。

　　功能上，该机构强调的是稳定输送与离开确认，而不是高速搬运。爬坡角度、物料摩擦系数和输送速度三者需要匹配：角度过大且表面摩擦力不足时，物料会后退；速度过快则在末端抛出，影响检测和落料位置。对于表面光滑的工件，可在承载面上增加防滑条或采用高摩擦带；对于箱体类物件，则需控制护栏与导向板的连续性，减少接缝造成的卡阻。

　　整体来看，这套模型适合用于输送线方案沟通、机构干涉检查、传感器安装位置确认以及非标自动化设备的前期布局。它把输送、提升、防护和检测几个要素集中在同一狭长结构中，能够帮助结构工程师在详细设计前验证物料流向、维护空间和设备边界，降低现场返工概率。
