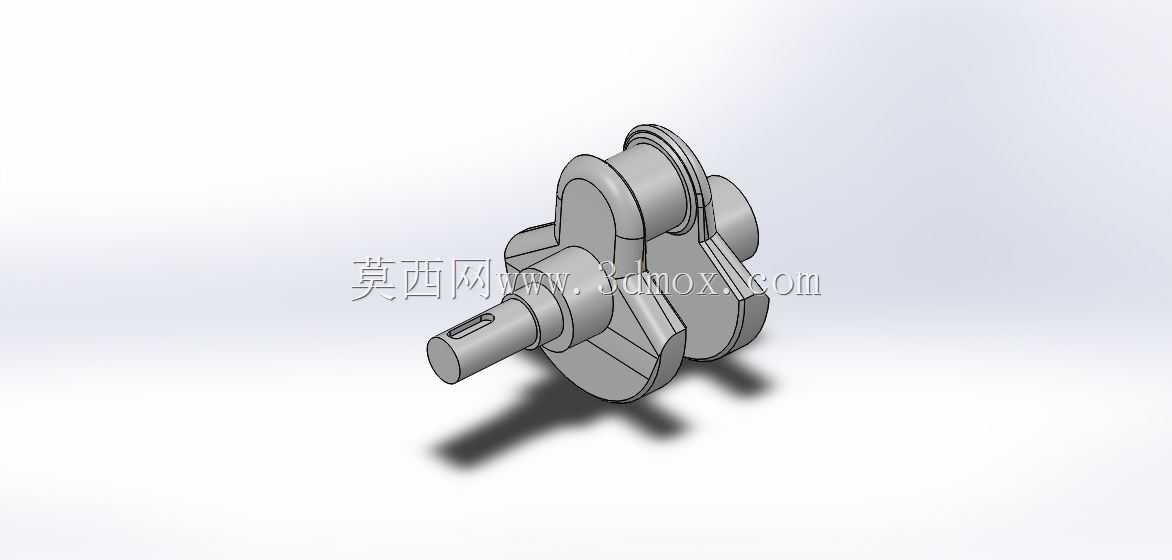

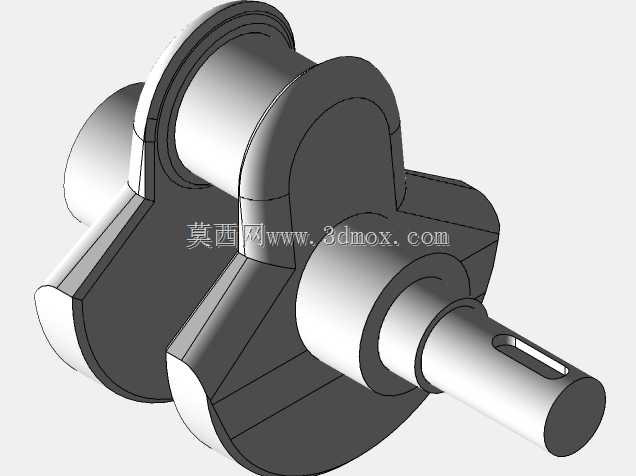

起重设备配套传动曲轴结构设计

该轴类构件是起重设备传动系统中的核心受力部件，主要应用在桥式起重机、门式起重机等各类起重装备的起升机构、变幅机构的动力传递链路中，承担着将回转动力转化为往复牵引动作、传递工作扭矩的关键作用，是起重作业过程中保障动力稳定输出、承载作业载荷的核心传动零件。在实际起重作业场景中，该部件需要长期承受交变载荷、冲击载荷的反复作用，既要传递驱动端输出的额定扭矩，还要承载吊重作业过程中产生的径向、轴向复合载荷，其结构强度、形位精度直接决定了起重机构的运行稳定性与作业安全冗余。从设计思路来看，该构件采用了多曲拐偏心结构设计，通过偏心轴段的相位排布，匹配连杆部件的运动行程需求，将主轴的连续回转运动转化为牵引端的规律往复动作，实现起重过程中的动力换向与行程控制；轴端设计有标准键槽结构，可通过平键连接实现与驱动轮、联轴器的可靠周向固定，避免大扭矩传递过程中出现打滑、松脱问题；轴身各段设置有不同直径的台阶结构，既可以为轴承、轴套等支撑部件提供精准的安装定位面，也能通过轴肩实现轴向限位，保障各装配部件的位置精度，同时台阶过渡处采用圆角平滑过渡设计，有效降低应力集中系数，提升部件在交变载荷下的疲劳寿命，避免长期重载作业下出现轴段断裂风险。从外形与安装边界来看，该构件整体为同轴回转结合偏心曲拐的一体化结构，各轴段的直径、长度尺寸均匹配通用起重机构的安装腔体尺寸，支撑轴段的直径公差、表面粗糙度满足滚动轴承的装配要求，偏心曲拐的偏心距严格匹配对应起重机构的牵引行程参数，安装时可直接通过两端支撑轴段定位在机构的轴承座孔内，无需额外调整适配即可满足装配精度要求，曲拐部分的外形轮廓做了轻量化优化，在保障结构强度满足额定载荷要求的前提下，尽可能降低构件自身重量，减少回转过程中的惯量损耗，提升起重机构的动力响应效率。在实际运行过程中，该构件的结构刚度可有效抵消重载起吊瞬间的冲击载荷，避免轴段出现挠曲变形，保障传动链路的同轴度，减少支撑轴承的偏磨损耗，延长整套传动机构的维护周期，适配港口装卸、厂房吊装、工程施工等各类场景下的起重设备传动需求，可在高频率、重载的连续作业环境下保持稳定的动力传递性能。
