DIY自制小型家用木工车床结构

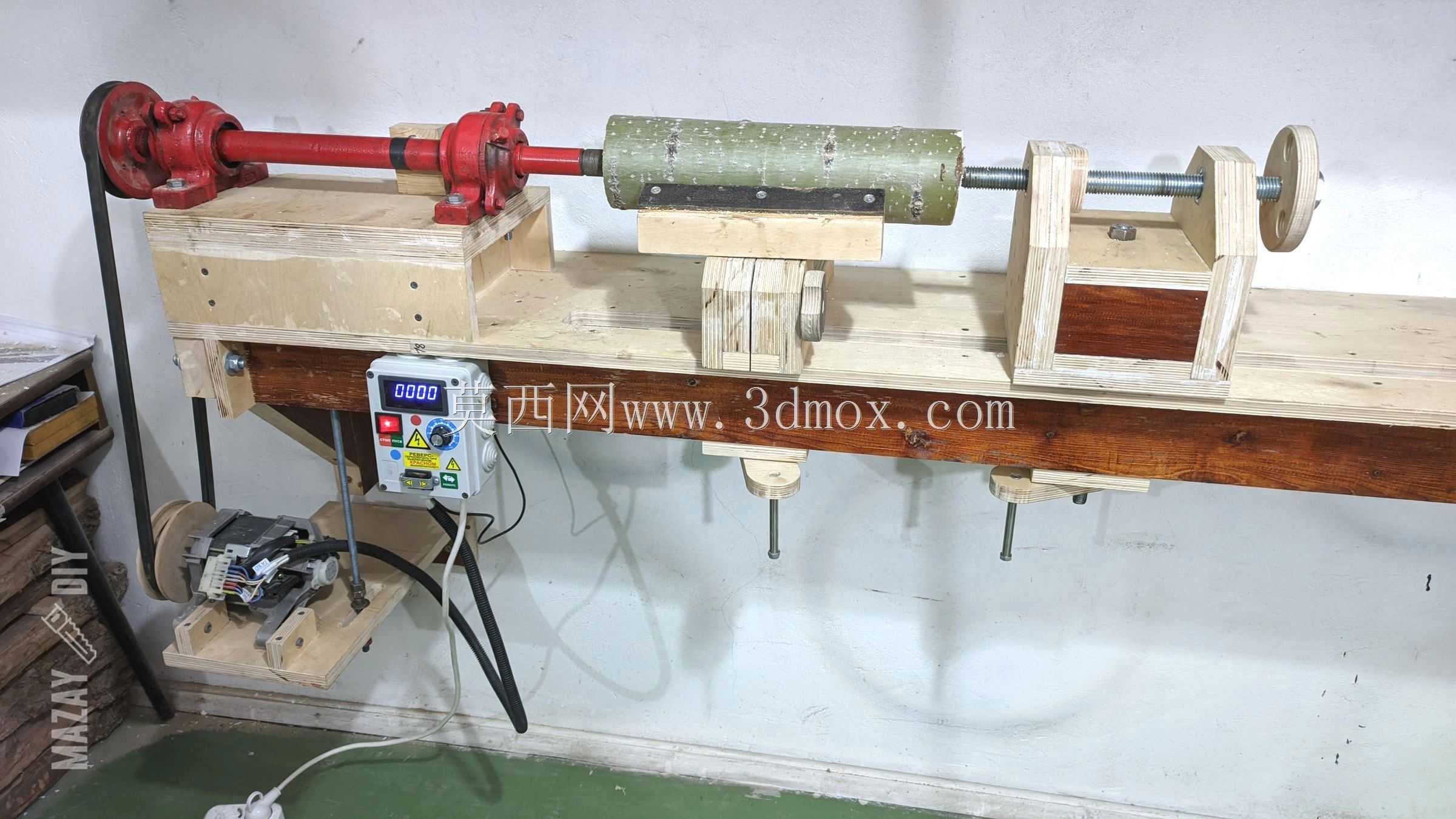

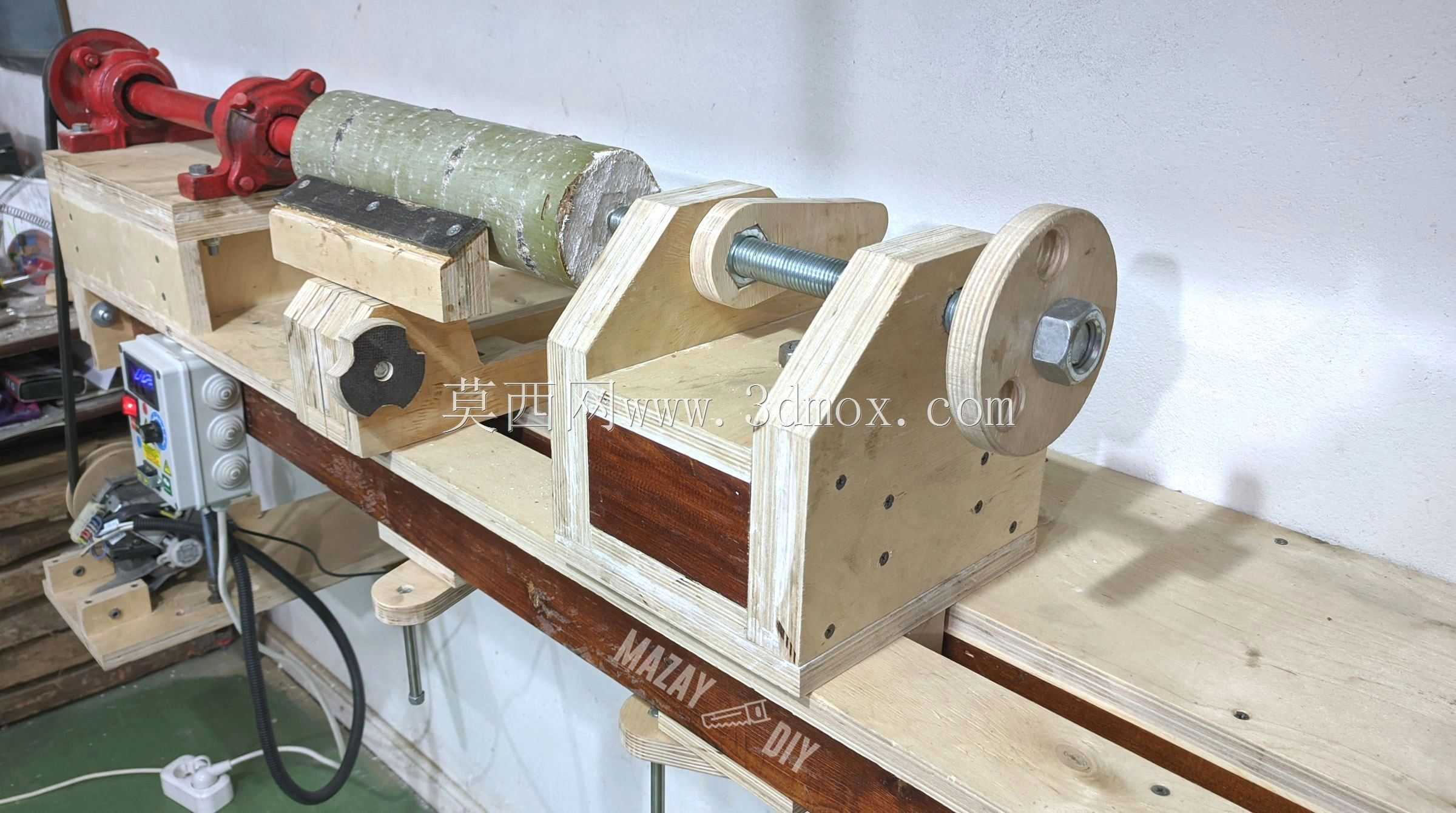

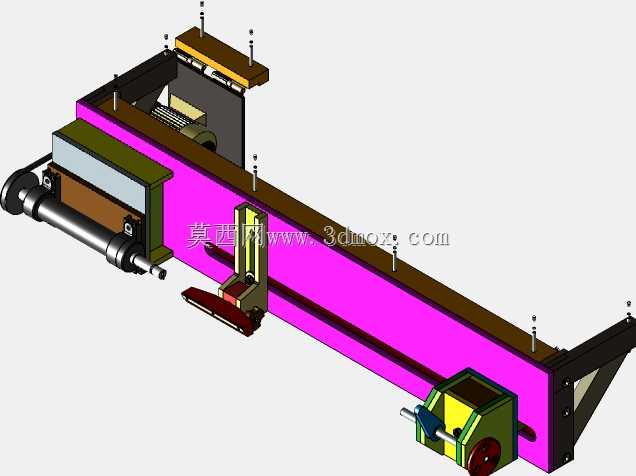

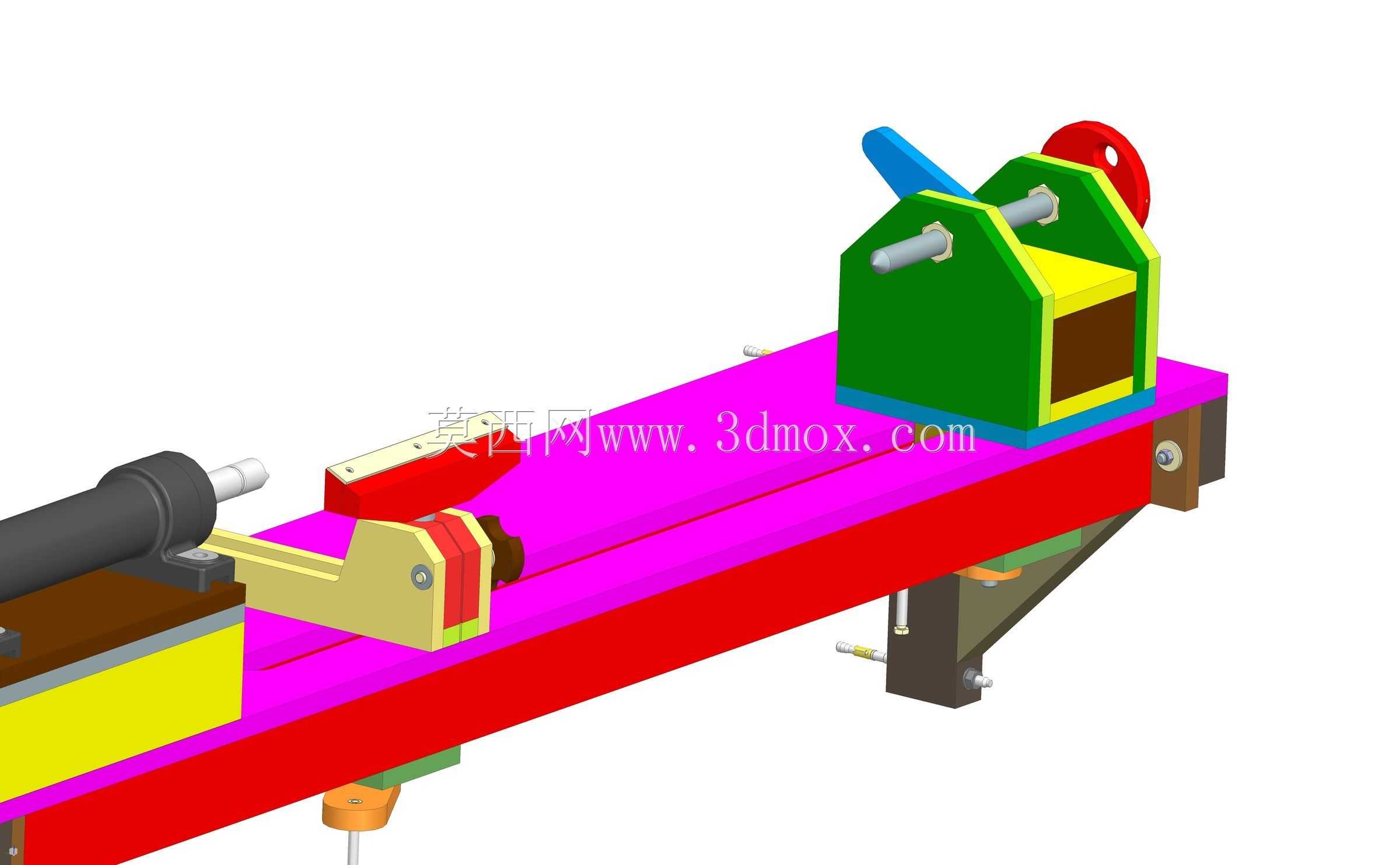

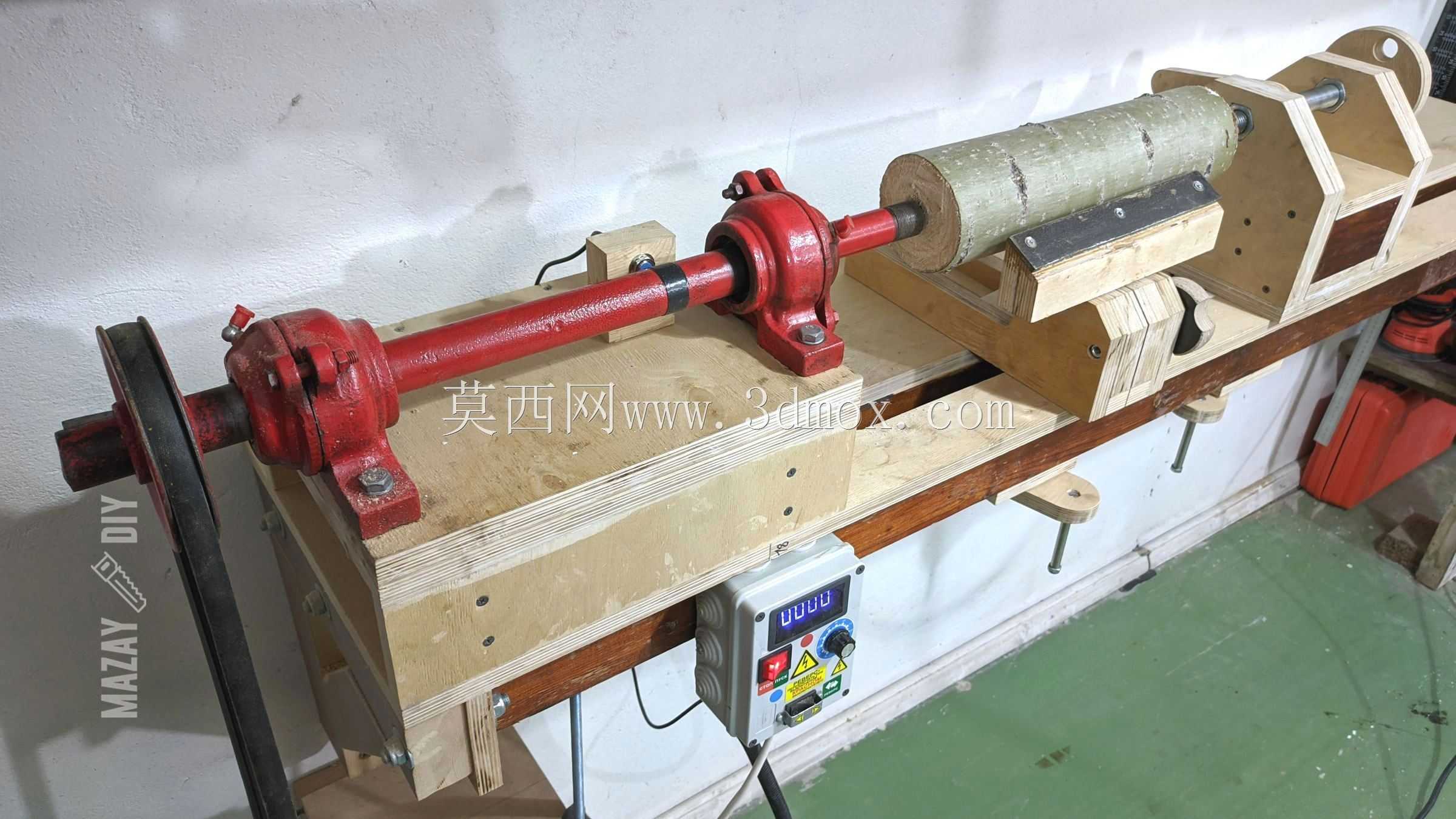

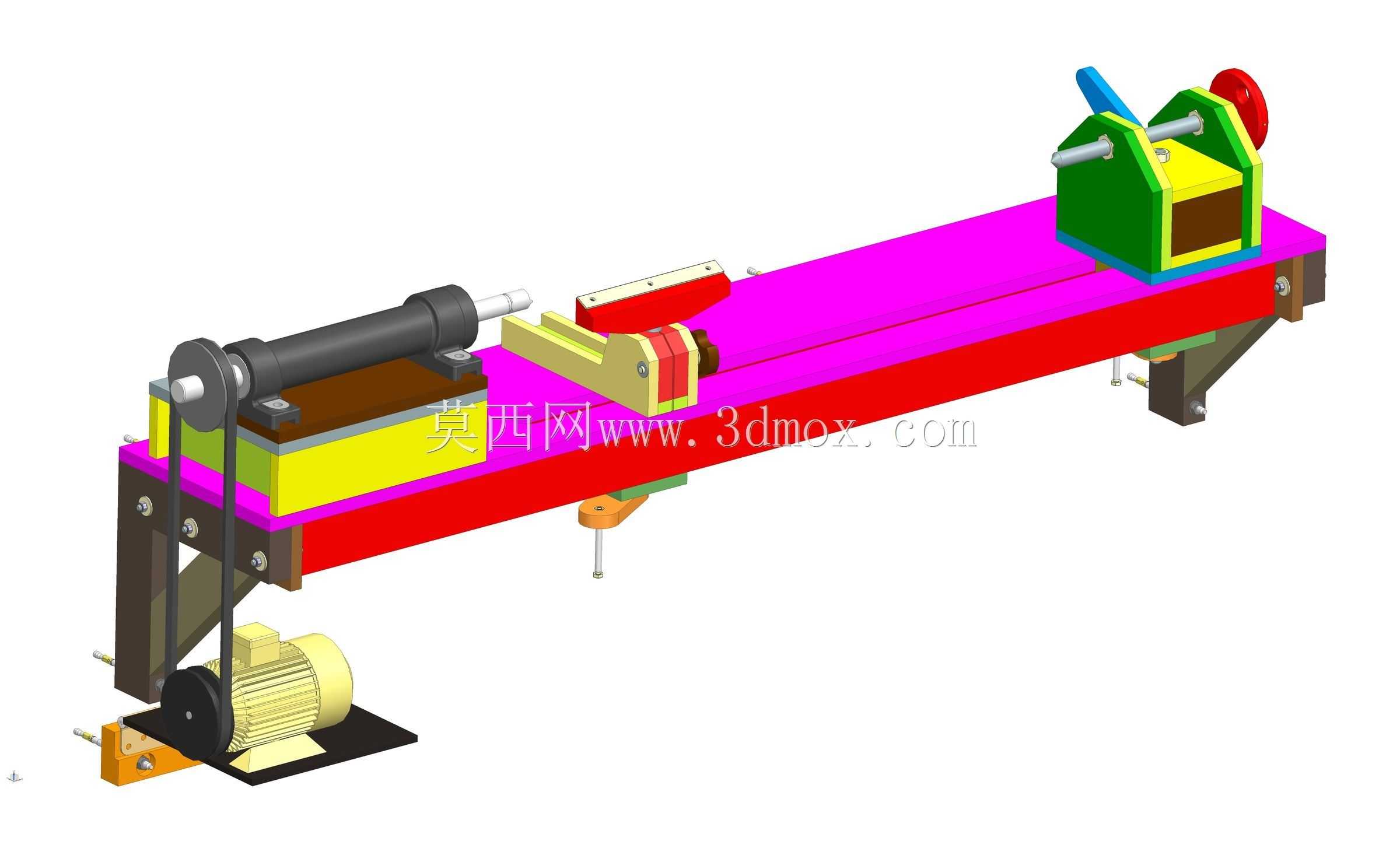

这款小型木工车床主要面向个人木工爱好者、家庭手工作坊的小件木料加工场景，可完成木旋件的车削成型作业，涵盖木质手串、笔杆、小型摆件、装饰木柄、简易家具配件等常见小件木制品的外圆车削、端面修整、简易成型面加工需求，适配小尺寸硬木、软木原料的轻量加工作业，无需大型工业厂房的安装条件，普通家庭工作台即可架设使用，填补了工业级木工车床体积大、成本高，不适合个人DIY场景使用的空白。设备整体采用分层式机架结构设计，上层为木料加工的作业承载面，选用实木板材作为床身基础，兼顾结构刚性与制作成本，床身水平方向设置主轴装夹端与尾座顶紧端，主轴端通过带座轴承实现旋转支撑，搭配卡盘结构完成木料一端的装夹固定，尾座采用可滑动式设计，可沿床身导轨方向调整位置，适配不同长度的待加工木料，尾座端部设置手轮结构，可手动控制顶针的进退，实现木料的顶紧与松脱，满足不同长度坯料的装夹需求。驱动部分采用卧式安装的电机搭配传动带结构，将动力传递至主轴端，可通过带轮配比调整主轴转速区间，适配不同材质木料的车削线速度要求，控制模块集成在床身侧方，设置数显转速显示窗口与操作按键、急停开关，方便加工过程中实时查看转速参数，快速完成启停、调速操作，提升作业过程的操控便捷性与安全性。设备的安装边界充分考虑家用场景的空间限制，整体宽度控制在普通工作台可承载的范围内，床身下方预留了电机与电控组件的安装空间，无需额外搭建独立安装基座，直接固定在平整工作台面即可投入使用，各功能部件的布局充分避让加工操作区域，避免车削过程中衣物、工具触碰传动部件引发安全隐患。设计过程中优先考虑个人制作的可实现性，多数结构件可通过常见五金件与木料加工完成，无需依赖高精度工业加工设备即可完成整机组装，同时兼顾了设备的作业刚性，主轴支撑结构采用双轴承座布局，减少主轴高速旋转时的跳动量，保证车削加工的表面平整度，尾座滑动结构设置锁紧机构，调整到位后可牢固锁止位置，避免车削过程中尾座移位导致木料松动飞出。床身的水平导轨面经过平整处理，保证尾座滑动过程中与主轴的同轴度，减少车削过程中的锥度误差，提升加工成品的精度表现，整机结构紧凑，功能覆盖小件木旋加工的核心需求，是个人木工DIY场景下实用性较强的小型加工设备。
