手摇式简易车床转向尾座结构设计

这款手摇式简易尾架是小型卧式车床、仪表车床及轻型回转加工设备的核心配套附件，主要应用于小型零件车削加工、木工回转切削、教学实训车床等场景，在加工过程中与主轴卡盘配合，对轴类、盘套类工件的自由端形成稳定的轴向顶紧支撑，避免工件在高速回转切削时出现悬臂挠曲、振颤、偏心甩动等问题，保障加工过程的稳定性与工件的形位公差精度。

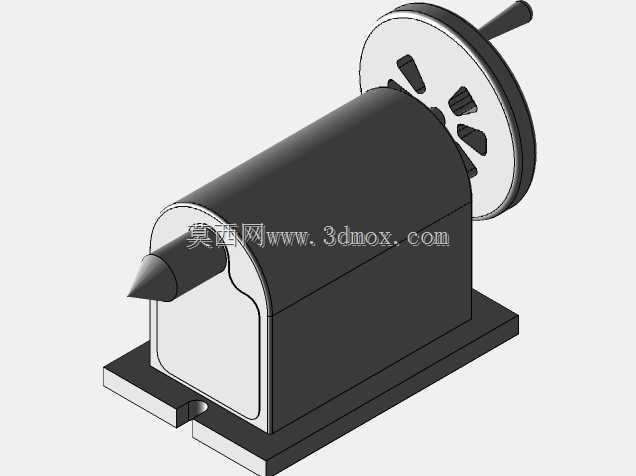

从功能特性来看，该尾架采用经典的手摇进给结构，尾部配置带防滑握柄的镂空辐条式手轮，操作人员转动手轮即可驱动内部丝杆副带动前端的莫氏锥度顶尖做轴向直线进给，可根据工件的实际长度灵活调整顶尖的伸出量，适配不同长度规格的工件装夹需求；顶尖采用标准锥面配合设计，可根据加工场景快速更换固定顶尖、回转顶尖、钻夹头等不同功能端头，拓展尾架的使用场景，既可以完成工件顶紧支撑，也可搭载钻头完成轴件端面的中心孔钻削、浅孔加工等工序。尾架主体采用一体式箱型壳体结构，壳体下部带有带定位槽的安装底座，底座的安装面与机床床身导轨面匹配，可沿床身导轨做水平滑移调整，调整到对应装夹位置后可通过底座的锁紧结构将尾架牢牢固定在床身上，避免加工过程中出现位移偏移。

在设计思路上，这款尾架优先兼顾结构可靠性与操作便捷性，整体采用紧凑化布局，壳体采用圆弧过渡的箱型结构，在控制整体重量的同时保障壳体的结构刚性，可承受常规切削加工下的轴向顶紧力与切削反作用力；手轮采用镂空辐条设计，既减轻了手轮自身的转动惯量，让操作人员的进给操作更省力，也可通过辐条间隙直观观察内部丝杆的进给行程，避免超程进给损坏部件；前端的顶尖套筒采用耐磨材质配合导向结构，保障进给过程的同轴度，减少顶尖的径向跳动量，提升工件装夹的定心精度。

从安装边界来看，该尾架的底座采用平导轨适配结构，安装基准面的宽度、定位槽尺寸与小型轻型车床的床身导轨参数匹配，整体轴向长度适配加工长度在500mm以内的小型车床安装空间，顶尖的最大伸出行程可覆盖常规小型零件的装夹调整范围，整体高度与同规格车床的主轴中心高完全匹配，安装后无需额外调整中心高即可直接使用，适合小型加工车间、实训教学场景下的轻型加工作业使用，结构简单可靠，维护保养便捷，无复杂的电控或液压结构，纯机械传动的设计可适应多粉尘、多切削液的车间加工环境，长期使用也不易出现传动故障。
