小型桌面数控铣床三维结构设计

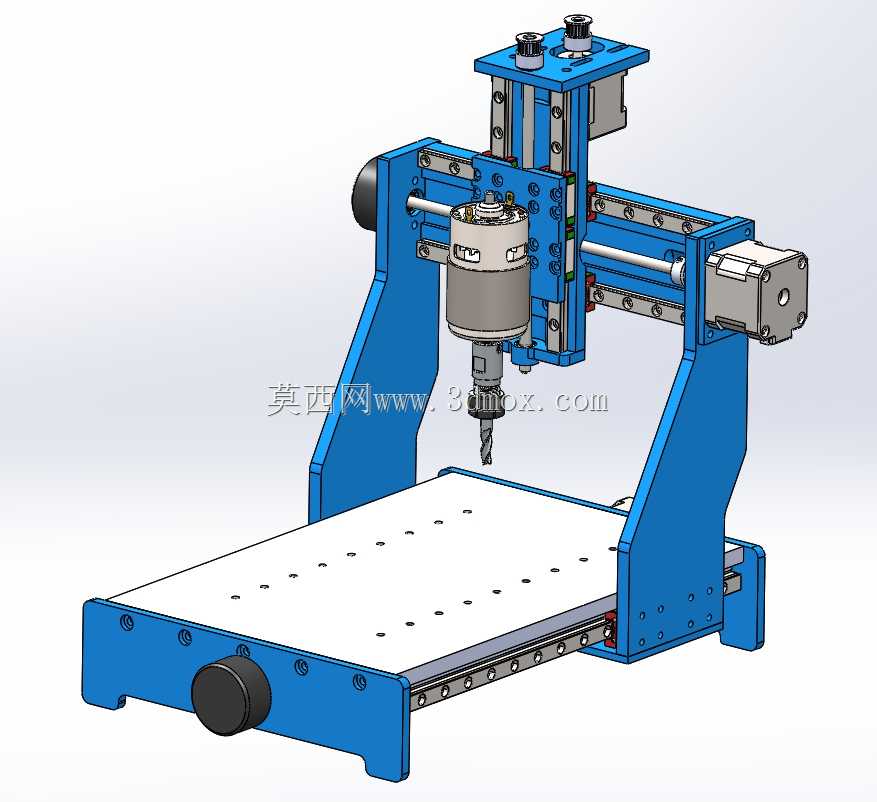

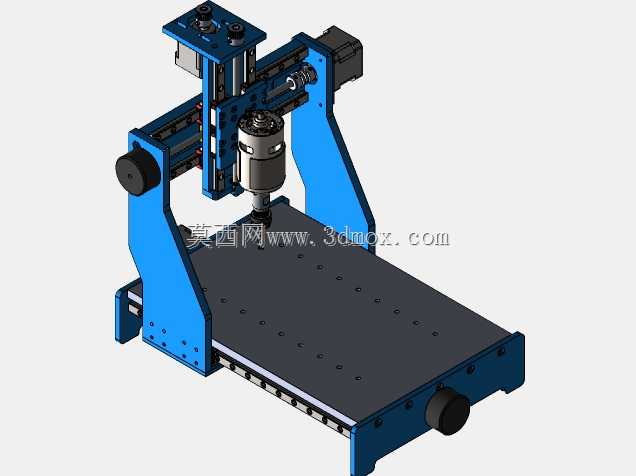

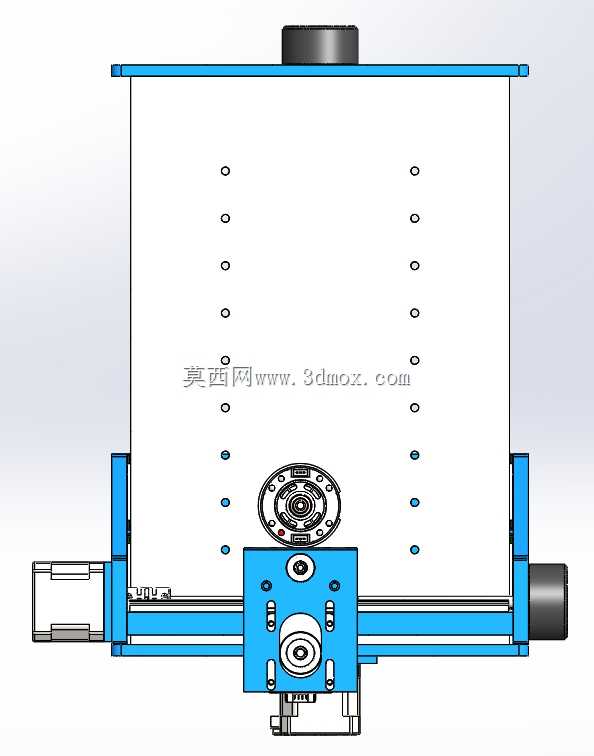

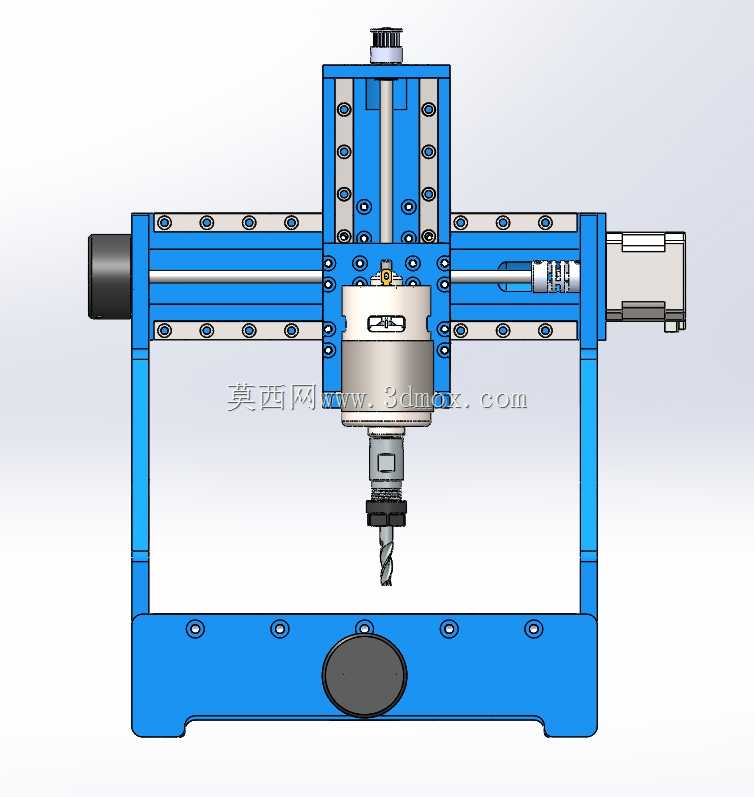

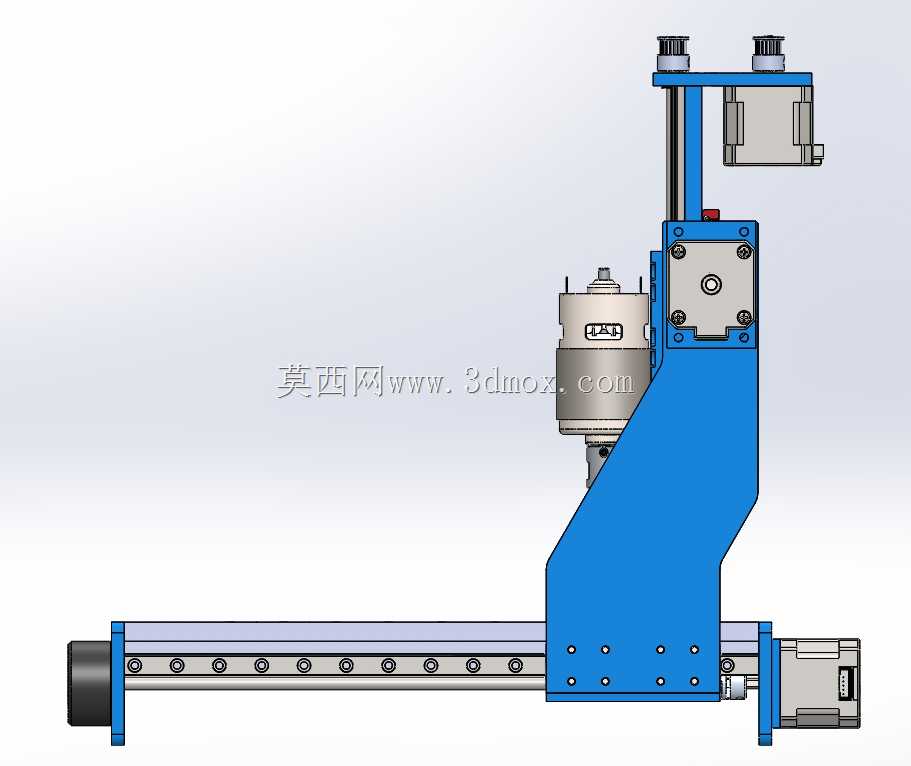

这款小型桌面数控铣床主要面向个人加工工作室、创客空间、院校实训教学以及小批量定制加工场景，能够在有限的桌面空间内完成软金属、工程塑料、硬质木材等多种材质的铣削、钻孔、轮廓雕刻等加工作业，填补了大型工业机床占地空间大、采购成本高，无法适配小型化、零散化加工需求的市场空白。设备整体采用龙门式结构布局，两侧立式支撑臂与底部一体式床身形成稳定的承载框架，能够有效抵消铣削加工过程中产生的切削振动，保障加工过程的稳定性与成品精度。传动系统采用高精度直线导轨搭配滚珠丝杠的组合，X轴行程覆盖220mm、Y轴行程覆盖140mm、Z轴行程覆盖90mm，完全满足小型零件加工的行程需求，导轨选用mgn9规格微型直线导轨，具备摩擦阻力小、定位精度高、运行顺滑的特点，驱动单元适配nema17规格步进电机，能够精准控制各轴的进给速度与移动位移，兼顾低速大扭矩输出与高速运行的平稳性。主轴单元采用高速电主轴设计，夹持端适配标准铣刀夹具，可根据加工需求更换不同规格的铣刀、钻头等加工刀具，主轴安装座通过滑块与Z轴导轨直接连接，传动路径短，结构刚性强，能够有效降低主轴高速运转时的跳动量，提升加工表面质量。设备的工作台面采用带阵列安装孔的平板设计，可通过压板、夹具快速固定不同外形的加工工件，台面与床身之间通过Y轴传动组件连接，运行过程中负载均匀，不会出现偏载卡顿的问题。整体设计思路围绕小型化、易用性、高刚性三个核心方向展开，在压缩设备整体外形尺寸、使其能够适配常规桌面摆放安装边界的同时，通过优化支撑结构的受力路径、选用高刚性的连接组件，保障设备具备足够的加工刚性，不会因为体积缩小而过度牺牲加工性能。设备各轴的限位、传动组件均采用外露式模块化设计，日常维护、部件更换十分便捷，用户可根据自身加工需求对主轴功率、驱动参数进行升级调整，拓展设备的加工适用范围，既可以满足新手学习数控加工操作、掌握机床结构原理的实训需求，也能够支撑小型加工场景下的精密零件打样、小批量零件生产作业，在文创产品定制、航模配件加工、教学实验演示等场景下都具备极高的实用价值。
