塑料皮带扣注塑成型模具结构设计

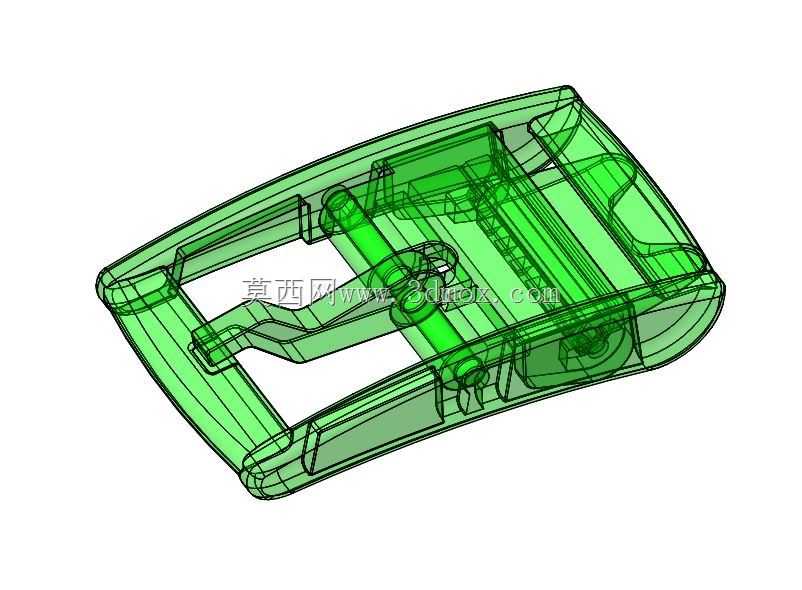

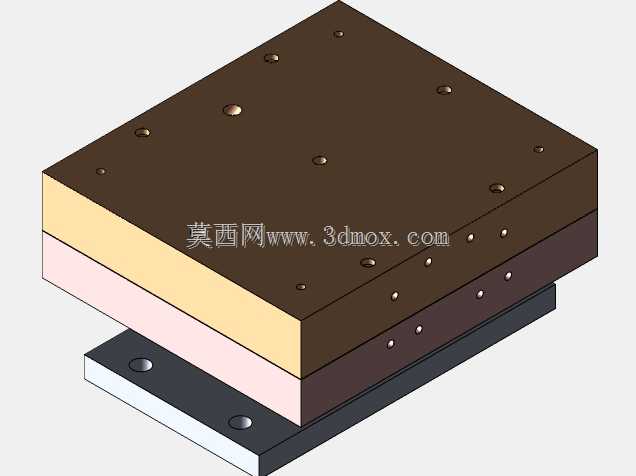

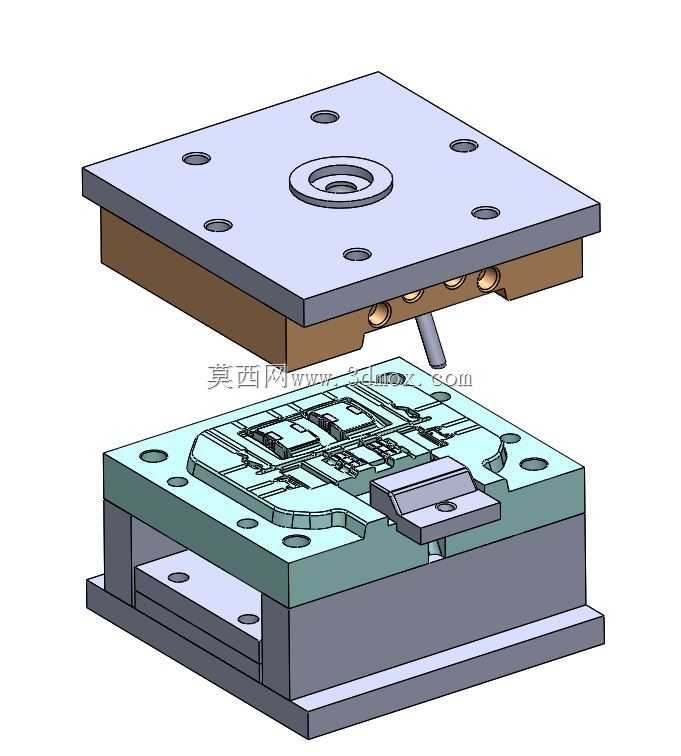

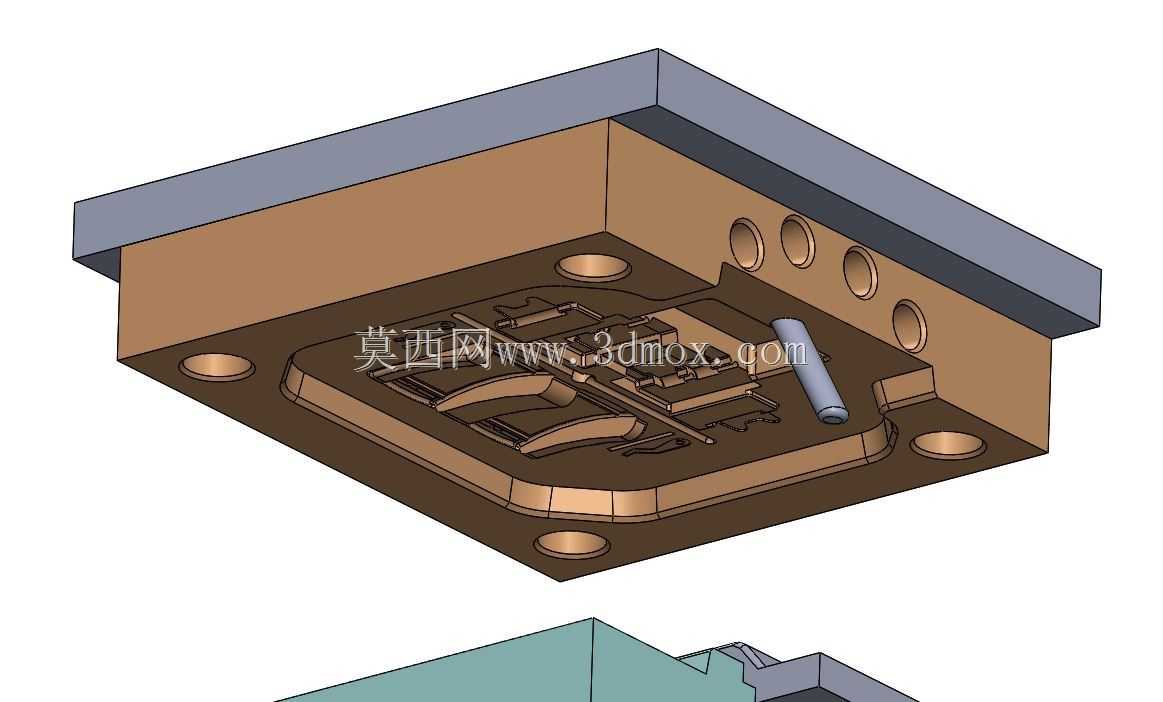

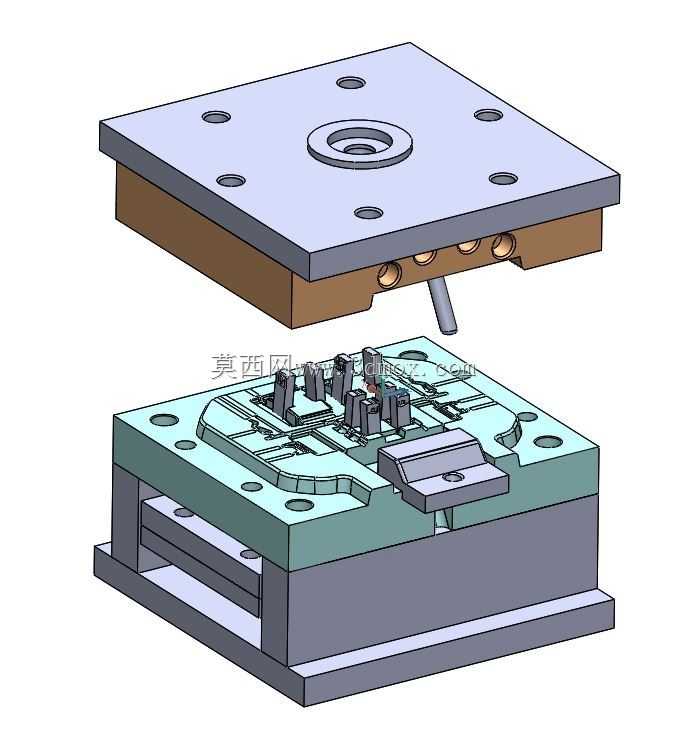

这套模具对应日常服饰配件领域的塑料皮带扣量产需求，主要服务于服饰配件生产场景，适配中小型注塑机的安装规格，可完成皮带扣主体的一次性注塑成型作业，替代传统金属皮带扣易锈蚀、重量大的痛点，适配休闲服饰、户外装备、学生腰带等多类产品的配套生产需求。模具整体围绕皮带扣的卡扣功能做结构布局，成型腔完全复刻皮带扣的镂空框架、转轴卡位、锁止弹片等核心功能结构，开模后可直接得到带完整装配结构的塑料皮带扣成品，无需二次切削加工即可直接进入组装工序。设计过程中优先考虑塑料熔体的流动均衡性，进胶口设置在皮带扣框架的非外观侧边，避免进胶痕迹残留在产品外露面影响外观质感，同时针对皮带扣内部的转轴安装柱、锁止卡扣等薄壁易变形结构，单独设置了冷却水路回路，控制不同壁厚区域的冷却速率一致，避免成型后出现翘曲、缩痕等缺陷，保证卡扣的弹性卡合力度符合使用要求，反复开合不易断裂。模具的分型面沿着皮带扣的外轮廓最大截面设置，合模时贴合精度控制在微米级，避免成型过程中出现飞边毛刺，减少后续修边的人工成本。顶出结构采用多点分布的顶针布局，顶针位置避开产品的外观面和功能配合面，顶出过程受力均匀，不会顶穿或顶白成品。整套模具的安装尺寸适配常规120吨级注塑机的拉杆间距、定位环规格，无需额外改装即可上机生产，模架采用标准模架配置，易损耗的镶件部分做了模块化设计，后续量产中若出现局部磨损，可单独更换对应镶件，无需整套模具返修，大幅降低后期维护成本。成型出的塑料皮带扣重量轻、耐汗液腐蚀，表面可直接做纹理、电镀等后处理，适配不同风格的服饰设计需求，卡扣的锁止力度经过结构优化，日常使用中不会出现意外松脱，同时解锁力度适中，单手即可操作开合。
