达斯塔潘注塑成型模具结构设计

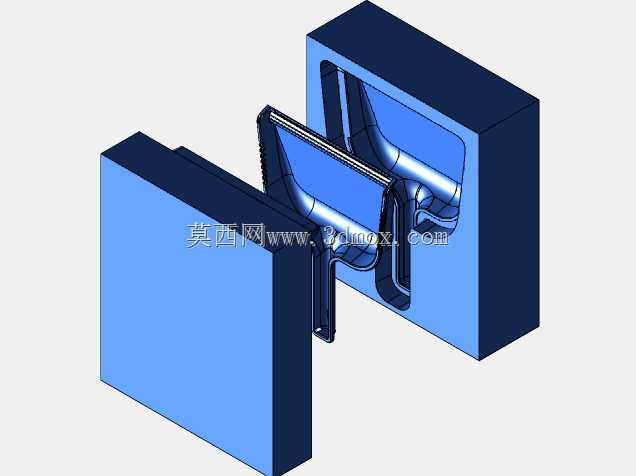

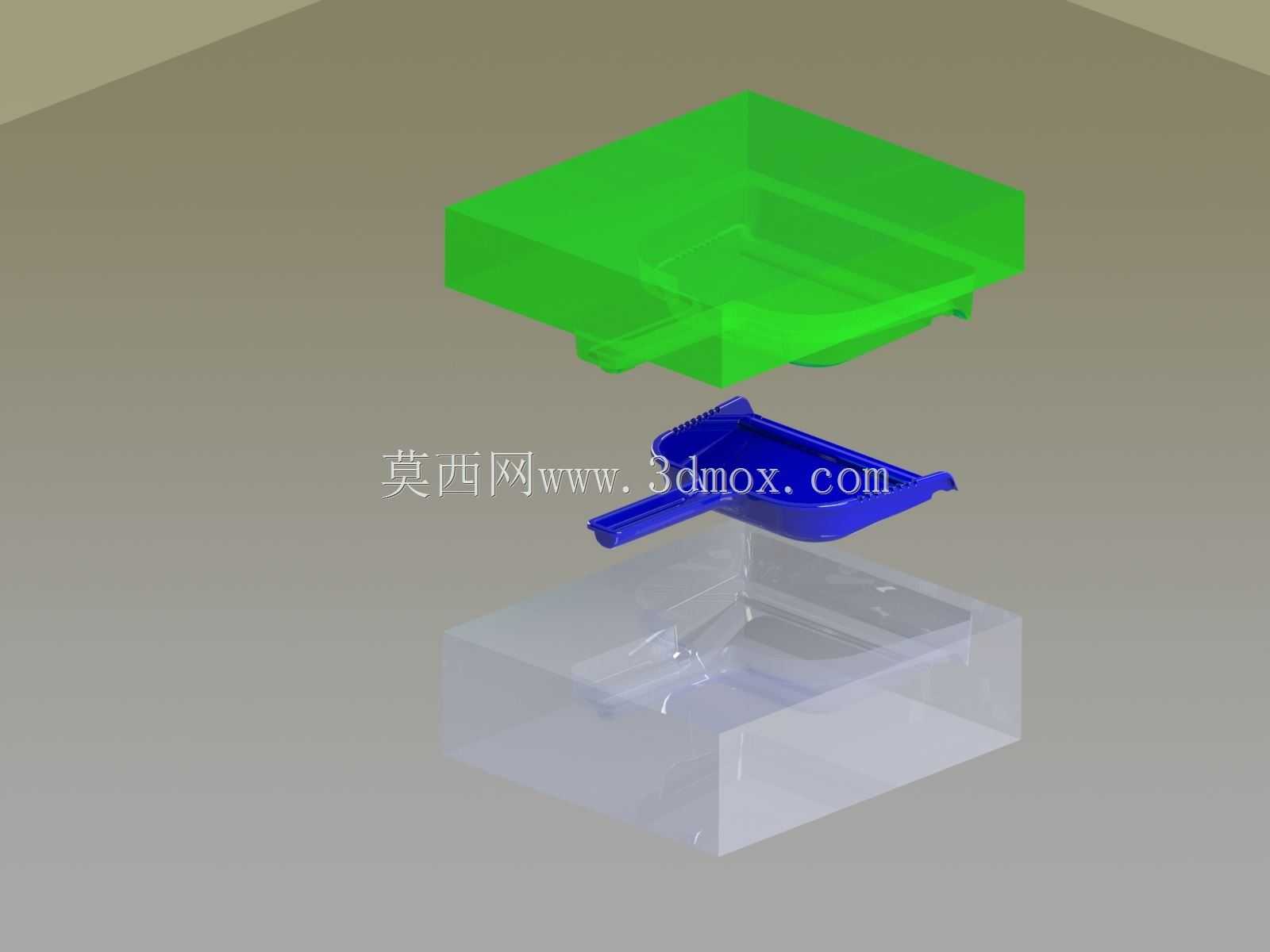

这套模具面向小型带柄塑料构件的批量注塑生产场景，主要适配污水处理厂配套塑料配件的成型加工需求，可稳定产出带特定角度手柄的塑料功能件，满足水处理设备内部导流、固定类塑料配件的量产精度要求，适配常规卧式注塑机的安装规格，无需额外改装设备即可上机生产。模具采用上下开模的经典两板模结构布局，从上至下依次为定模型腔、成型塑件、动模型芯三个核心部分，开模行程预留充足的取件空间，可搭配简易机械手完成自动取件作业，适配中小批量自动化生产的节拍要求。其中定模部分采用整体式型腔结构，成型塑件的外表面轮廓，型腔表面做抛光处理，保证塑件外表面无明显合模痕、流痕，满足配件的外观装配要求；动模部分设置成型塑件内轮廓的型芯结构，同时整合了顶出机构的安装位，开模后可通过顶杆平稳将塑件从型芯上推出，避免顶出过程中塑件变形、断裂。模具附带的冲头结构专门针对塑件手柄部位1.5°的倾斜角度做了适配设计，在成型过程中精准控制手柄部位的成型角度，保证每模产出的塑件手柄角度偏差控制在允许公差范围内，避免后续装配时出现角度不匹配、安装卡滞的问题。整套模具的安装边界完全符合常规注塑机的模架安装尺寸标准，定位圈、浇口套的规格适配通用注塑机的射嘴位置，上下模的导柱导套做了精准对位设计，合模时可自动找正，避免合模错位导致的塑件飞边、缺料问题。流道采用平衡式布局设计，熔融塑料从主浇道进入后可均匀填充到型腔各个位置，尤其是手柄这类窄长结构部位，可保证填充饱满，避免出现缺胶、气泡、缩痕等成型缺陷，冷却水路环绕型腔与型芯核心区域布置，可在成型后快速带走热量，缩短成型周期，提升生产效率。模具的成型面做了耐磨强化处理，可承受长期注塑生产的磨损，延长模具使用寿命，减少生产过程中的修模频次，降低量产的维护成本。
