带配套单腔注塑成型结构的果汁瓶设计

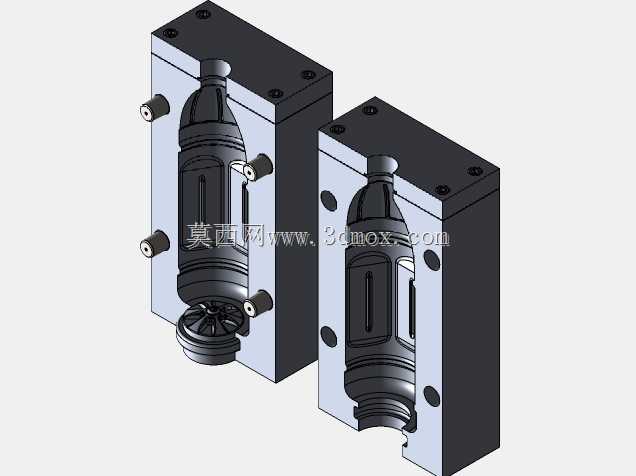

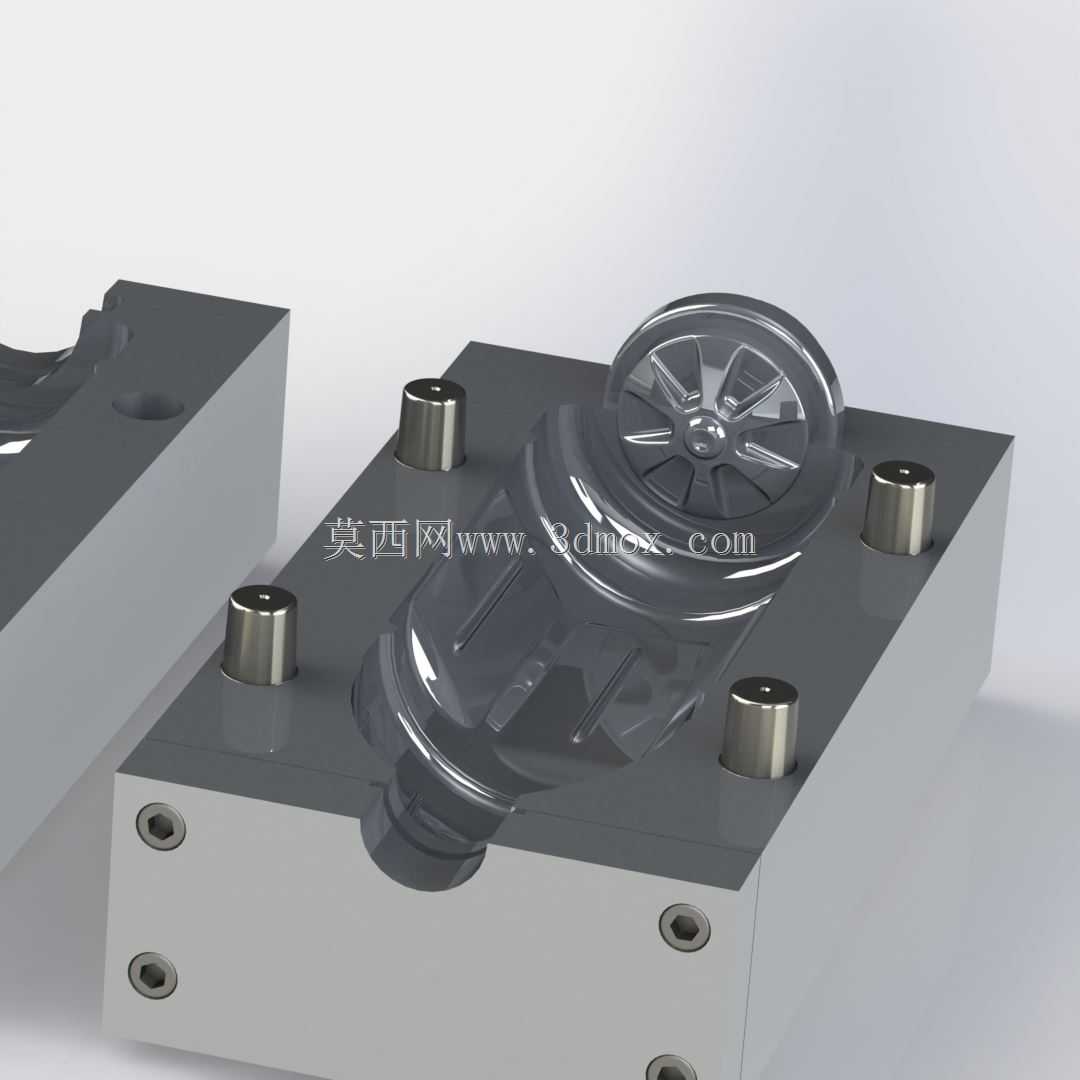

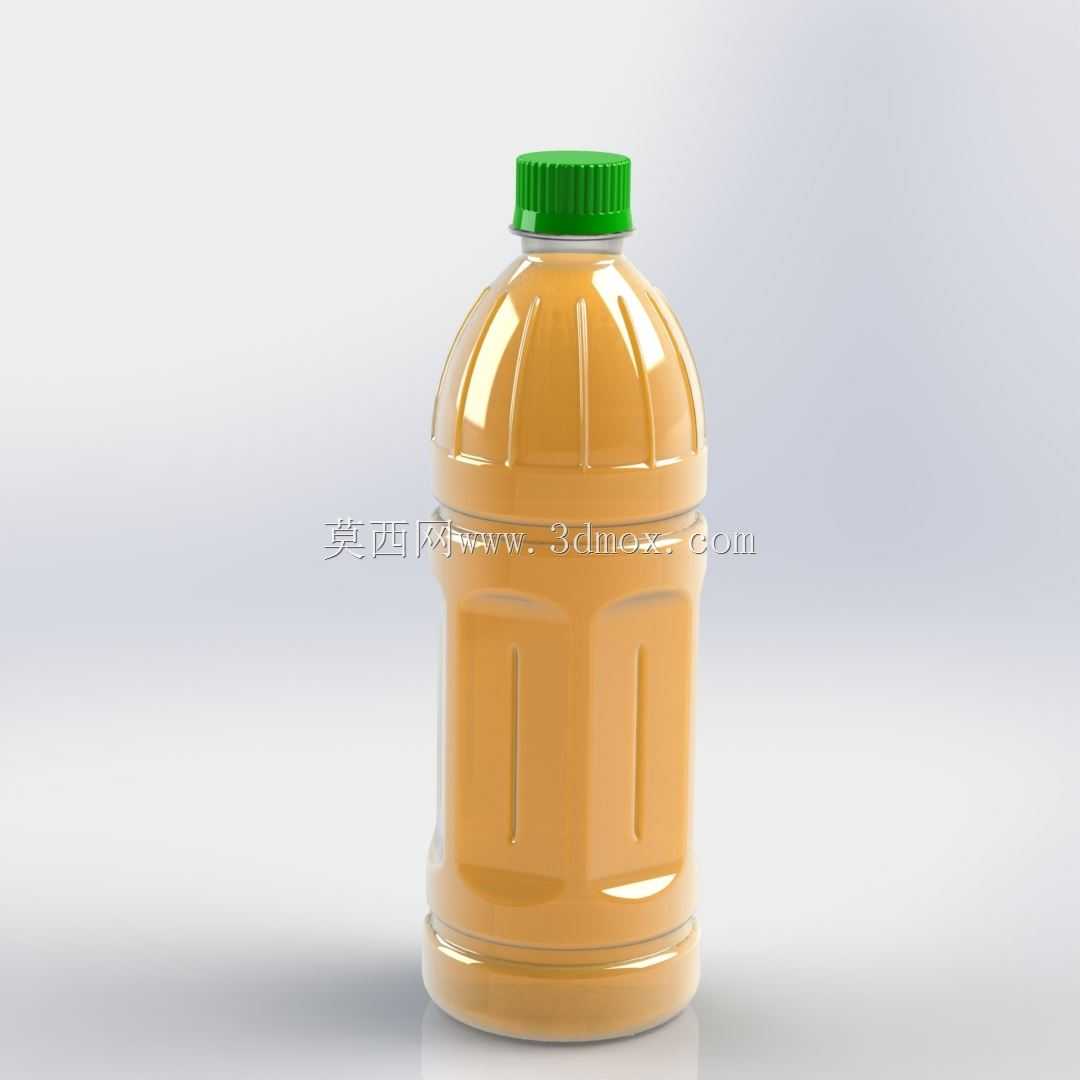

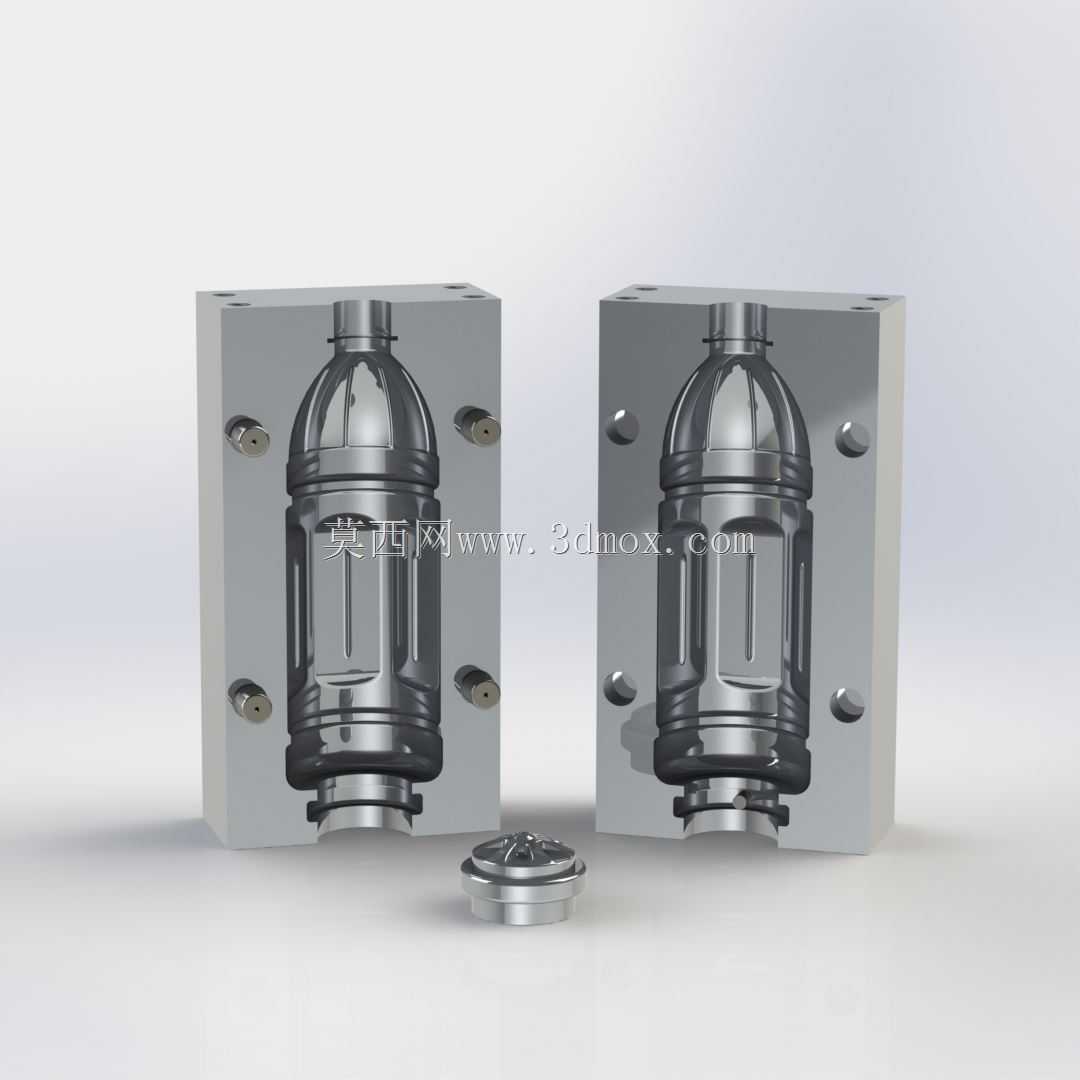

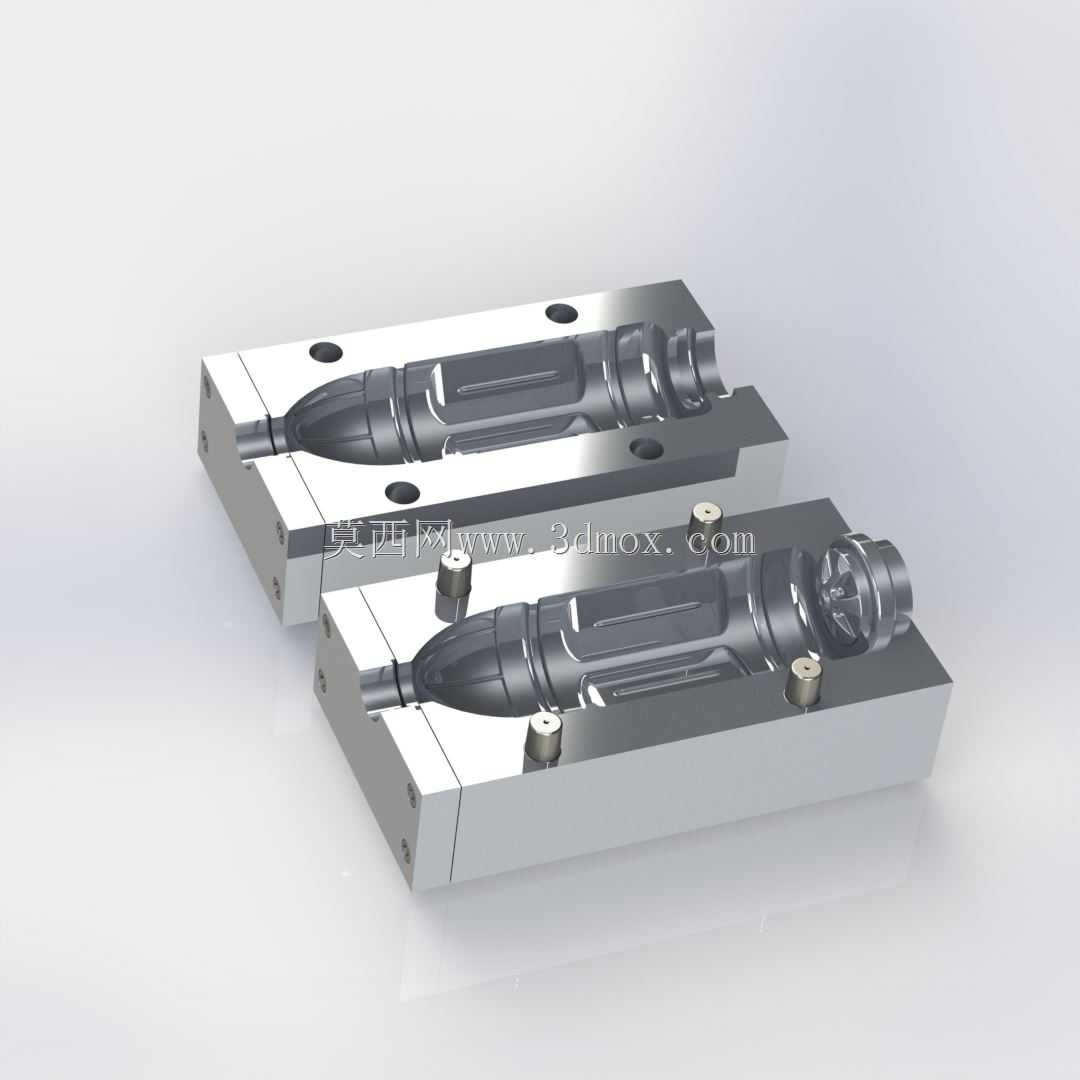

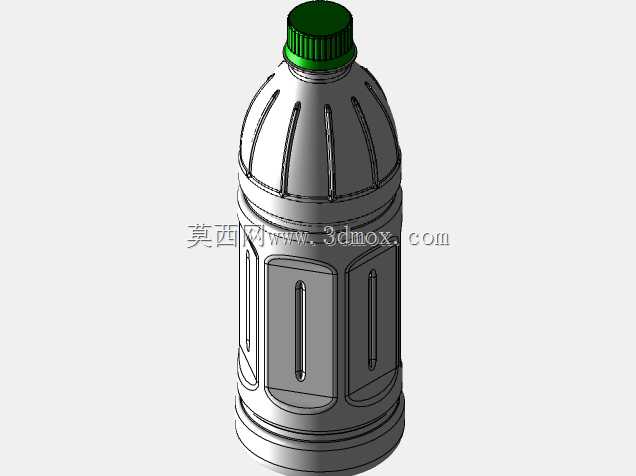

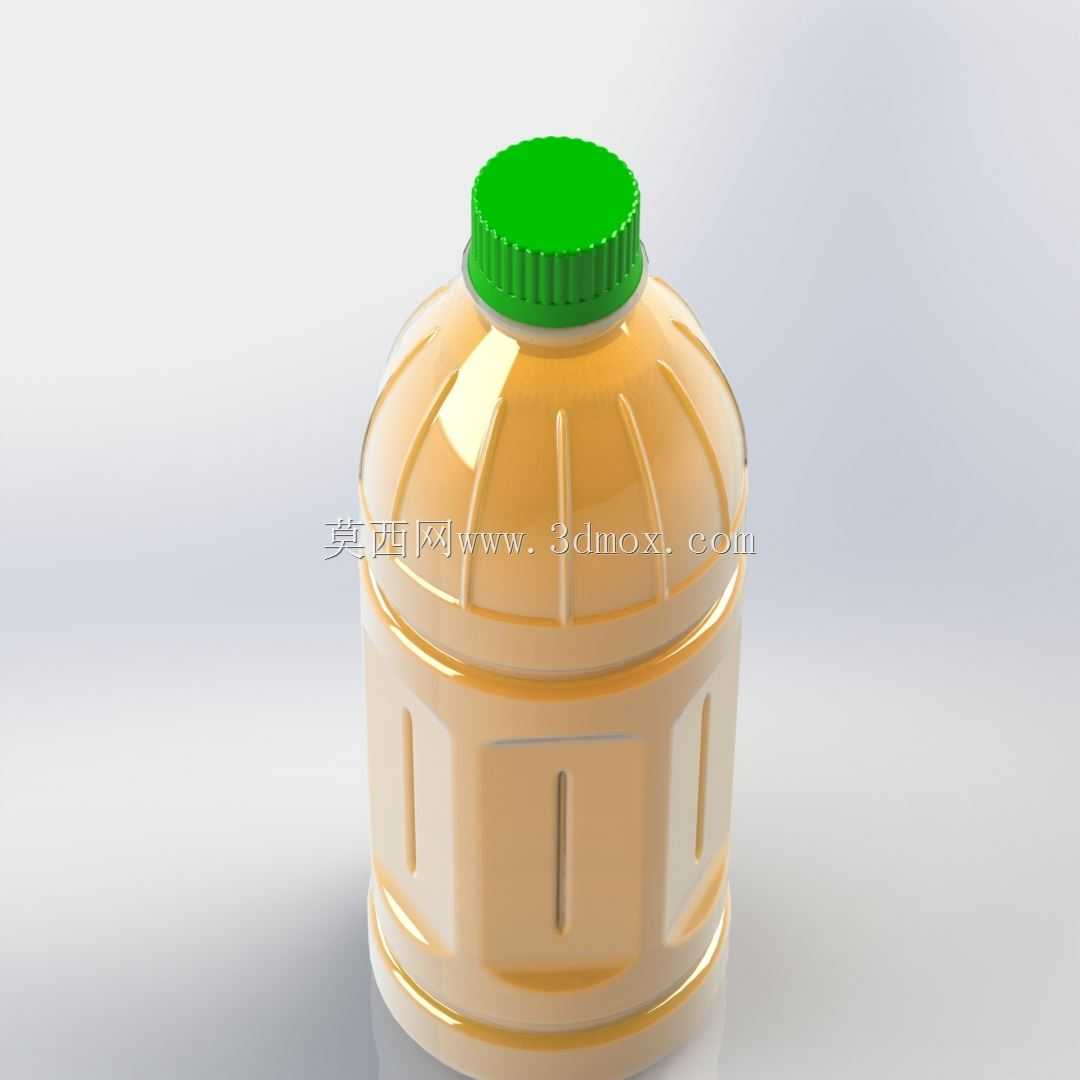

在快消品包装生产领域，塑料果汁瓶是常温饮品灌装线最常用的包装载体，这类包装需要同时满足饮品密封存储、运输抗损、终端握持使用、批量注塑成型的多重需求，本次设计的带配套单腔成型结构的果汁瓶，正是面向中小批量果汁饮品生产场景开发的包装成型方案，可直接适配常规卧式注塑设备的安装规格，无需额外定制特殊安装基座即可完成上机调试。从实际用途来看，该瓶体主要定位于1L左右容量的果汁饮品封装，可适配常规铝箔封口、旋盖压装的灌装后道工序，瓶身结构充分考虑了灌装后的堆码、运输、售卖全流程需求：瓶底设置的内凹加强筋结构，可避免灌装后瓶底受内压外凸导致的放置不稳问题，同时提升堆码时的底层承重能力，减少运输过程中因挤压产生的瓶身变形概率；瓶身中段的竖向凹槽与弧形加强筋组合，既可以提升瓶身环向抗捏压强度，避免消费者握持时瓶身过度形变导致饮品洒出，也能在注塑脱模时减少瓶壁与模腔的真空吸附力，降低脱模顶出时的瓶壁拉伤风险；瓶口采用标准的螺纹旋合结构，搭配带防滑竖纹的密封瓶盖，可保证常温存储下的密封性能，避免饮品漏液或氧化变质。设计思路上，整套方案优先平衡了成型效率与使用性能，配套的单腔成型结构针对瓶身的曲面造型做了分型面优化，分型线设置在瓶身侧面的棱线位置，可最大程度减少合模缝对瓶身外观的影响，同时模腔的排气槽设置在瓶底与瓶口的成型末端位置，可避免注塑充模时出现困气导致的瓶壁缺胶、烧焦缺陷；考虑到果汁瓶属于大批量生产的薄壁包装件，设计时对瓶身壁厚做了均匀化处理，整体壁厚控制在1.2mm-1.5mm区间，既保证了瓶身的结构强度，也能减少注塑过程中的原料消耗，缩短冷却定型时间，提升单小时生产效率。安装边界方面，整套成型结构的模架尺寸适配常规200吨锁模力的注塑机拉杆间距，定位圈、浇口套尺寸均采用行业通用规格，上机时无需对设备做额外改造即可完成装夹；瓶身的整体高度控制在260mm以内，最大瓶身直径为90mm，可适配常规饮品灌装线的瓶身夹持、输送工位尺寸，无需调整现有灌装线的工装间距即可直接投入生产使用。需要说明的是，本次设计未包含模具的冷却回路结构，后续投入量产前可根据实际选用的注塑原料特性、生产节拍要求，在模仁内部针对性布置循环冷却水路，进一步缩短成型周期，提升批量生产的稳定性。
