Denso端口喷射式汽油喷油器结构设计

这款端口喷射式汽油喷油器，是汽油机电控燃油喷射系统的核心执行部件，主要应用在采用进气道喷射方案的乘用车辆、小型通用动力汽油机的燃油供给回路中，安装位置位于发动机进气歧管对应各气缸的进气道侧，工作时精准按照ECU发出的喷油脉冲信号，将计量精确的燃油雾化后喷入进气道内，与进入的空气形成均匀可燃混合气，再送入气缸参与燃烧做功，直接决定发动机空燃比控制精度，影响整机动力输出、燃油经济性与尾气排放水平。

从功能特性来看，该喷油器承担燃油精准计量、雾化喷射、油路通断密封的核心作用，工作时需要承受燃油供给系统的恒定工作压力，在毫秒级的喷油脉冲驱动下快速完成启闭动作，保证每循环喷油量偏差控制在极小范围内，同时喷出的燃油需要具备合适的雾化粒度与喷射锥角，能够在进气道气流带动下充分与空气混合，避免燃油附着在进气道壁面形成油膜，造成空燃比控制失准。设计时充分考虑了实际装车的使用需求，虽然做了结构简化处理，但所有与安装、匹配相关的包络尺寸完全遵循实物参数，能够直接用于燃油系统的布局匹配、管路干涉检查以及燃料供给相关的教学演示、方案验证场景。

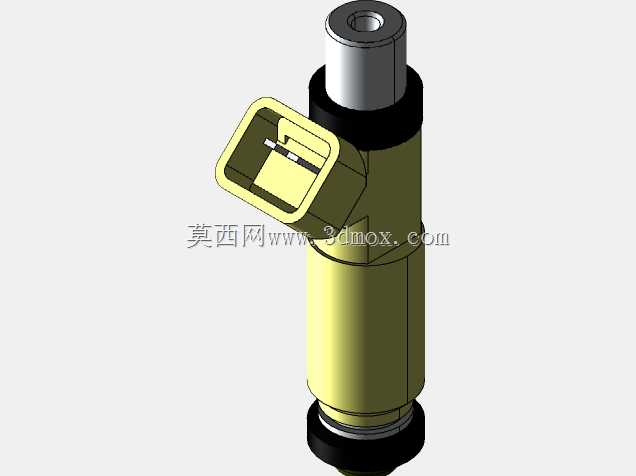

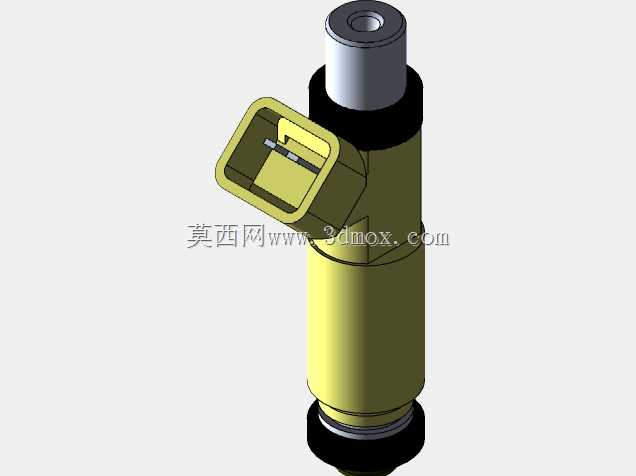

在设计思路上，整体结构围绕喷油器的实际工作逻辑排布，主体为圆柱形的阀身组件，上部设置燃油进油接口，用于对接燃油分配管的出油端，承接稳压后的高压燃油；下部为喷油嘴端，设置密封安装结构，用于嵌入进气道的安装座内，通过密封件保证安装位置的密封性，避免燃油泄漏与漏气问题；侧方伸出的电气接插件结构，用于对接发动机线束的驱动接头，传输ECU发出的驱动信号，接插件的卡扣结构、插针排布位置完全参照实物尺寸设计，能够匹配标准的车用线束接头。整体外形的安装边界严格参照量产实物参数设定，主体圆柱段外径、总长度、接插件伸出角度与长度、上下端安装位的配合尺寸均与实物保持一致，在进行发动机舱布局设计、进气歧管匹配设计、燃油系统装配模拟时，可以直接调用该模型完成干涉检查、装配路径验证，不需要额外调整安装尺寸，能够有效缩短燃油系统的方案设计周期，也可作为电控发动机原理教学的具象演示模型，帮助理解端口喷射式燃油供给系统的部件结构与工作逻辑。
