70mm口径节流式蝶阀阀体结构设计

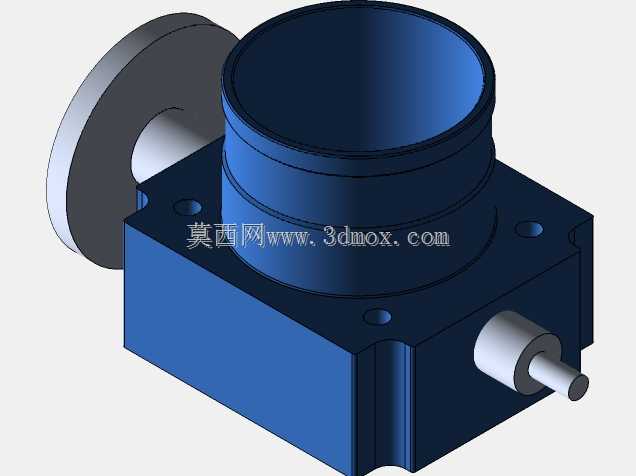

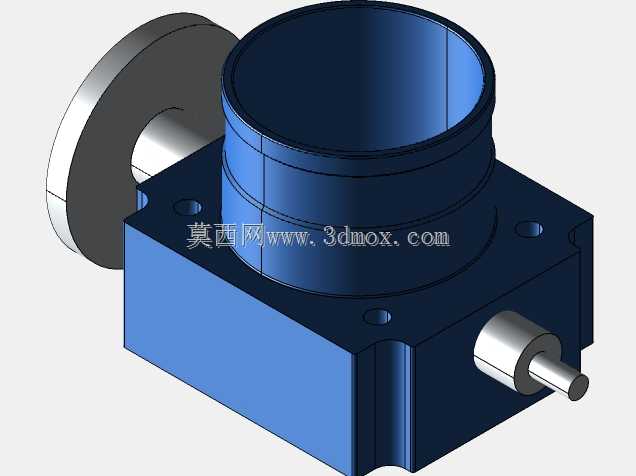

这款70mm通径的节流蝶阀阀体，主要适配小排量动力单元的进气通路控制场景，常见于民用改装车辆进气系统、小型通用动力设备的进气调节单元，也可适配低压工业通风管路的流量调节工况，核心作用是通过阀片的转角变化精准控制通路内的流体通断与流量大小，为后端动力单元或管路系统匹配适配的进气/通流参数。从实际使用场景来看，这类阀体常作为进气歧管的前端衔接部件，需要和上游进气通路、后端歧管接口形成稳定的密封衔接，同时要承载阀杆转动带来的交变载荷，还要兼顾安装空间的紧凑性，避免和周边的线束、传感器、附属支架产生干涉。在功能特性上，这款阀体采用方形基座加圆形通流接口的组合结构，上部圆形通腔为核心流道，通径达到70mm，能够满足大流量进气的通流需求，流道内壁做了顺滑过渡处理，减少流体通过时的紊流阻力，提升进气效率；方形基座部分预留了均匀分布的安装孔位，用于和后端的进气歧管或者管路法兰做螺栓固定，孔位的位置度经过校准，能够保证安装后的密封面完全贴合，避免出现漏气泄压的问题。阀体侧部伸出的阀杆安装轴位，用于装配阀片转动的驱动轴，既可以适配手动转轮式的手动调节结构，也可以加装电控执行器实现自动开度控制，轴位处预留了密封件安装空间，能够避免流体从轴隙处泄漏。设计思路上，这款阀体做了适配性的简化优化，在保证核心安装包络、螺栓孔位、通流尺寸完全匹配通用70mm节气门规格的前提下，去掉了非必要的冗余结构，既降低了阀体本身的重量，也减少了加工制造的工序成本，同时保留了所有核心的安装、密封、传动接口，能够直接用于进气歧管的接口匹配设计，也可以作为改装进气系统的核心阀体部件直接装配使用。从安装边界来看，阀体上部圆形接口的外径适配70mm通径的标准管路套接尺寸，方形基座的长宽尺寸控制在紧凑范围内，侧部阀杆的伸出长度预留了执行器或手轮的安装空间，底部安装面的平面度满足密封要求，整体安装时不需要对周边部件做额外的切割改动，能够直接适配原有70mm节气门的安装位，替换或者改装都十分便捷。阀体的结构强度经过校核，能够承受进气通路内的压力波动，不会在长期交变载荷下出现形变，保证阀片转动的同轴度，长期使用也不会出现卡滞、密封失效的问题。
