带起重吊具的钢结构生产车间布局

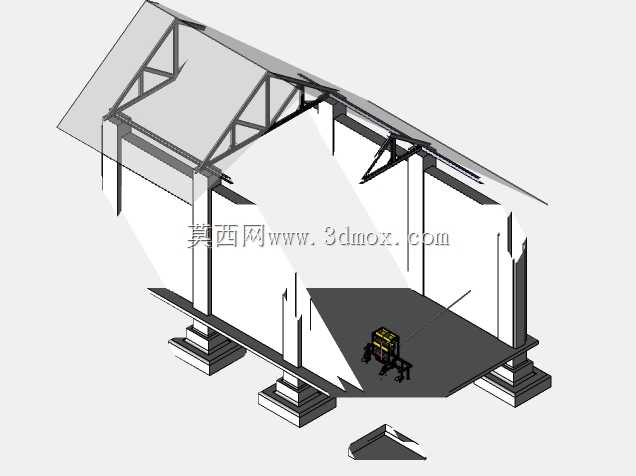

该三维设计呈现的是小型钢结构生产车间的完整空间布局方案，主要服务于小型机加工、零部件组装类生产场景，可适配单件小批量的五金件加工、小型设备装配等生产需求，也可作为厂区内的临时检修工位、物料中转暂存区域使用。从整体结构来看，车间采用单跨斜顶钢结构形式，四根带扩大基础的钢立柱作为核心竖向承重构件，立柱底部设置阶梯式混凝土独立基础，能够有效分散上部结构荷载与屋面荷载，适配多数普通工业场地的地基承载力要求，无需额外做大规模地基加固处理，降低场地建设的前期投入。屋面采用三角形钢屋架承重搭配斜向彩钢屋面的设计，既能够快速排除屋面雨水，减少屋面积水渗漏风险，也能通过斜向结构提升屋面整体刚度，抵御常规风压与积雪荷载，屋架与立柱之间采用刚性节点连接，保障整体结构的抗侧移能力，满足日常生产的结构安全要求。车间内部沿立柱内侧预留了通行与物料转运通道，角落位置设置了带起重吊具的工位，吊具采用壁挂式旋臂结构，可覆盖工位周边一定半径的作业范围，能够完成工位内工件的吊装移位、工装夹具的调换等操作，无需额外配置大型行吊设备，适配小型工件的吊装作业需求，降低车间的设备投入成本。设计过程中充分考虑了生产作业的边界需求，立柱与作业区域之间预留了足够的安全距离，避免人员操作、物料转运时与结构立柱发生碰撞，屋面下方预留了管线布设空间，可满足车间内照明、动力线缆、压缩空气管路的布设需求，无需额外做管线支吊架的复杂设计。车间入口处设置了坡道衔接结构，方便小型手推车、液压叉车进出转运物料，整体空间没有冗余的结构遮挡，作业区域开阔规整，可根据实际生产需求灵活调整工位排布，适配不同类型的小型生产作业场景，结构构件均采用常规标准化型钢规格，加工与安装难度低，能够快速完成搭建投入使用。
