农用多功能脱粒机辐条式轮盘结构设计

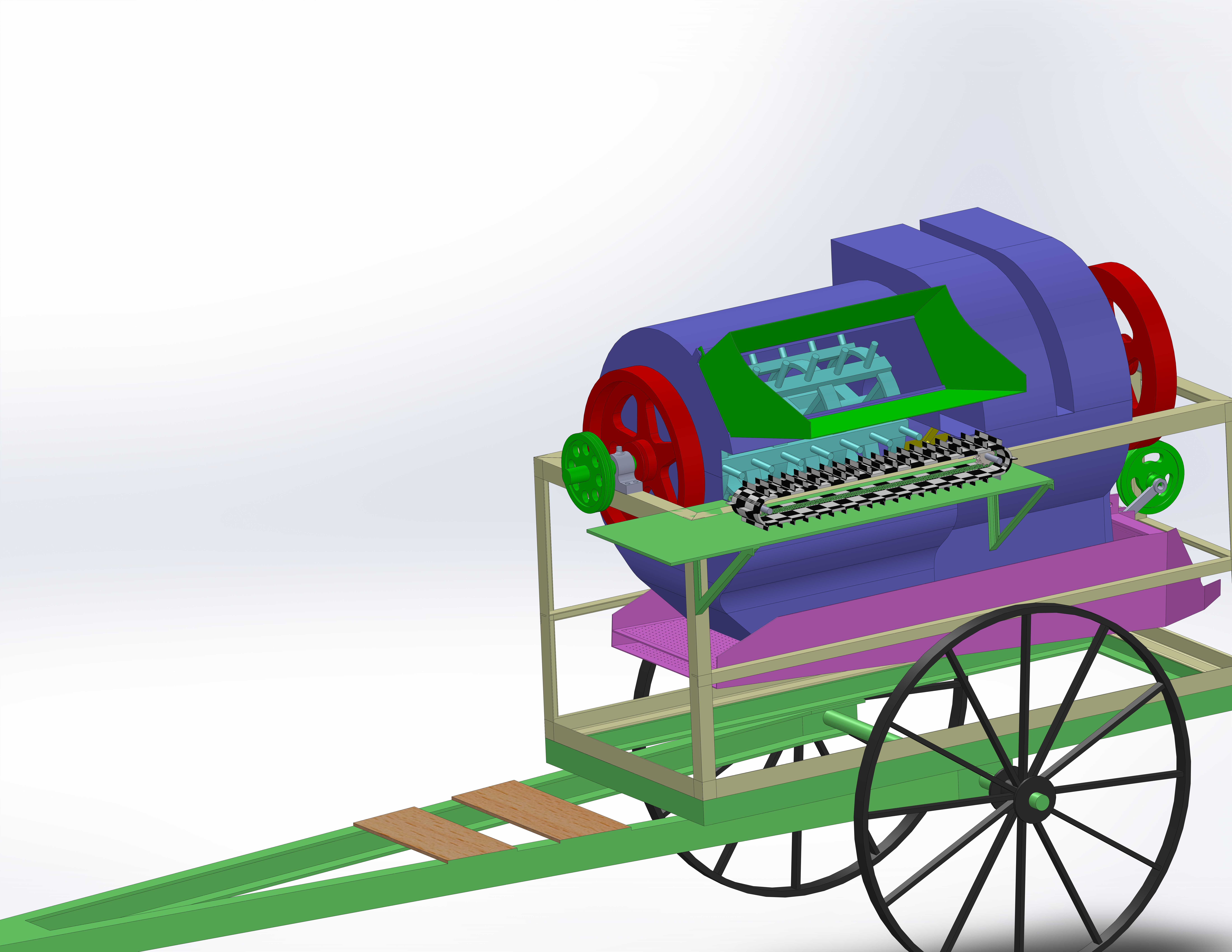

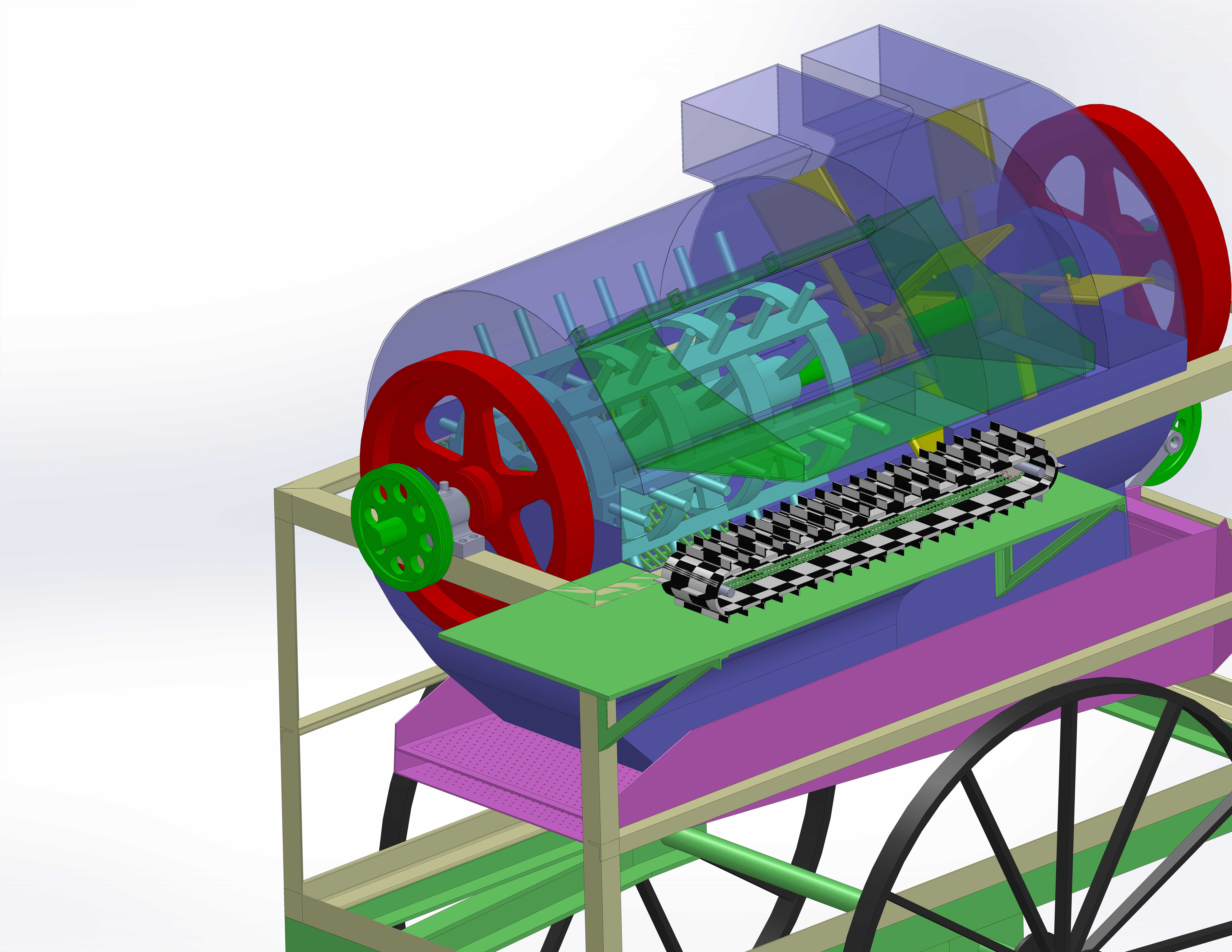

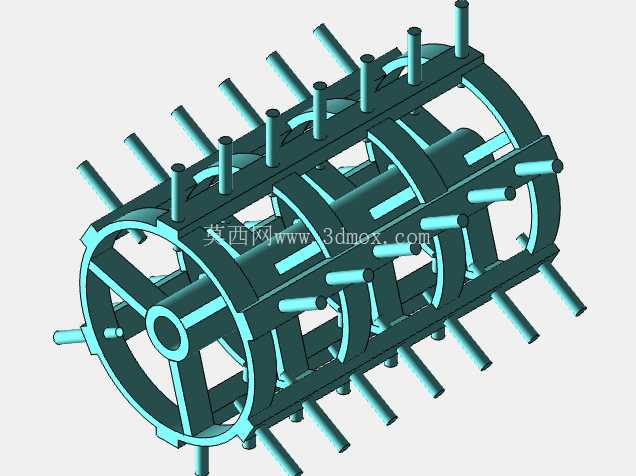

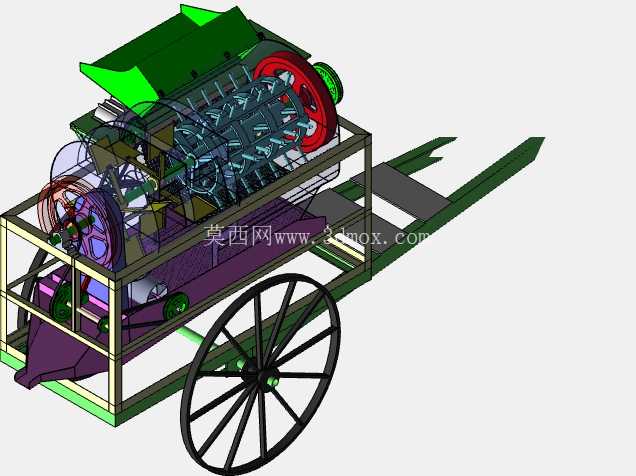

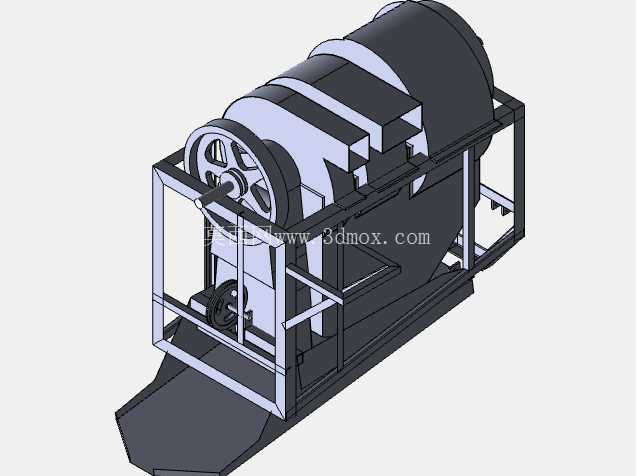

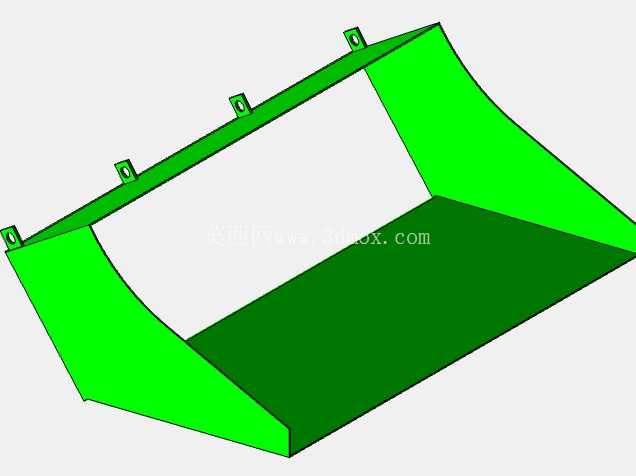

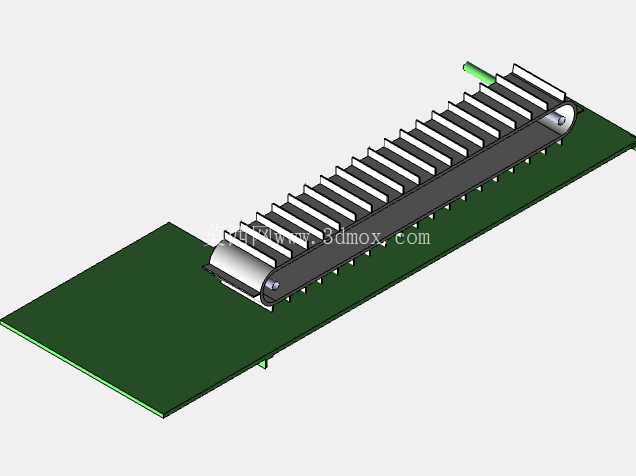

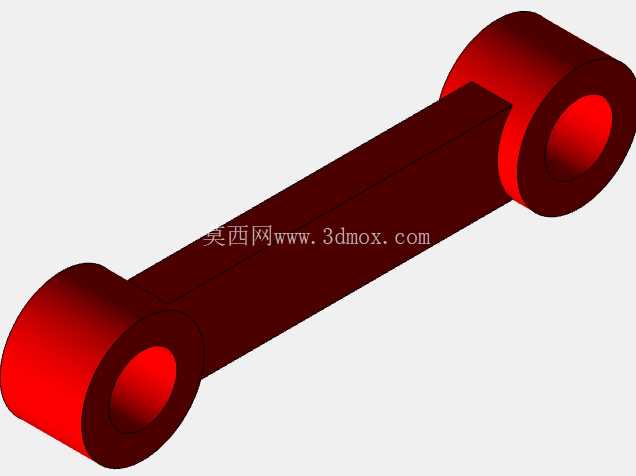

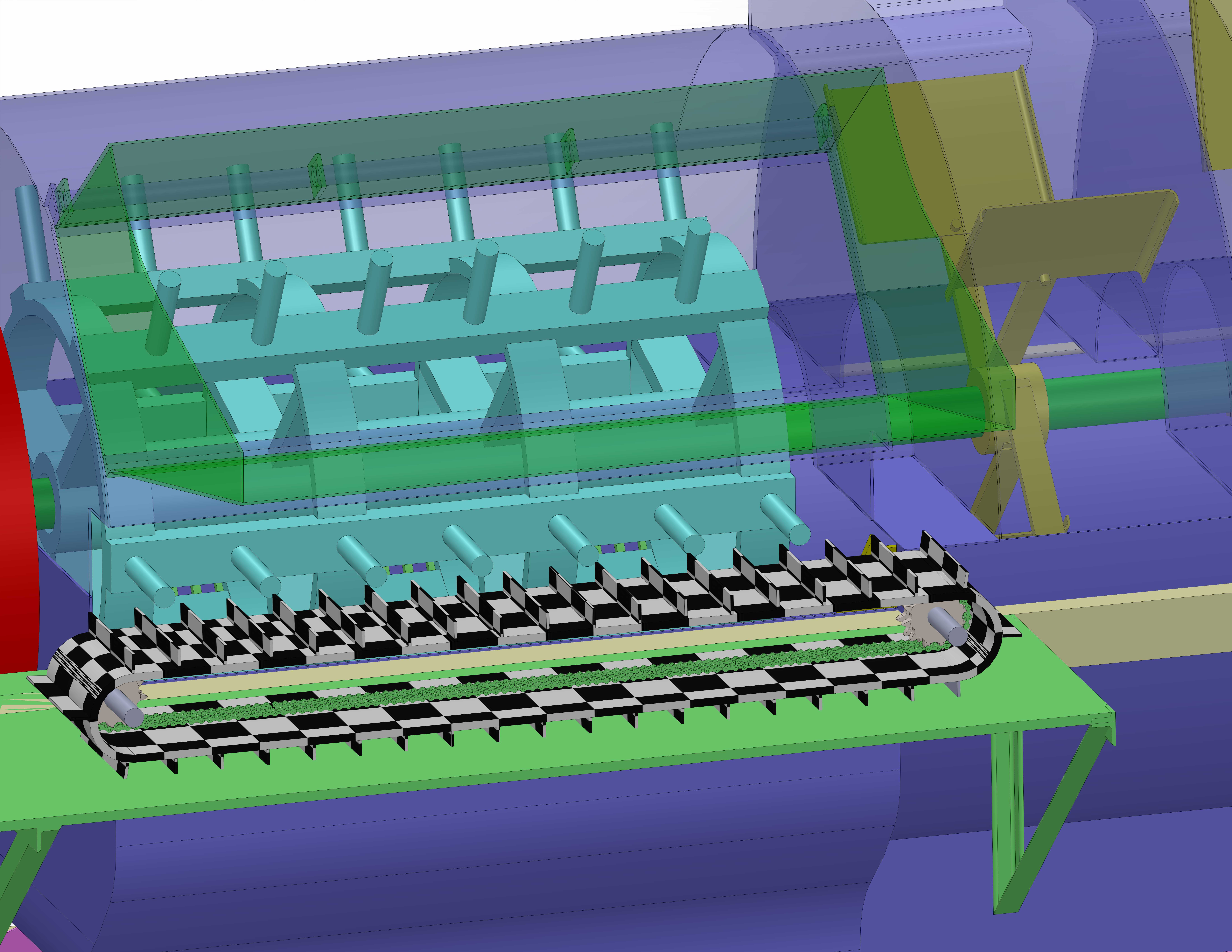

在丘陵山地零散地块的谷物收获作业场景中，大型联合收获设备往往受限于地形条件无法顺畅通行，小型多功能脱粒收割设备的行走与传动部件可靠性，直接决定了整机的作业适配性。本次呈现的辐条式轮盘结构，是这类小型农用脱粒设备上兼顾承重、轻量化与传动稳定性的核心构件，并非通用行走轮的简单复刻，而是针对脱粒作业的特殊工况做了定向结构优化。从实际作业场景来看，这类轮盘既可以作为设备的行走支撑轮，适配田埂、松软耕地的通行需求，也可作为脱粒滚筒的端部支撑辐盘，配合脱粒齿杆完成作物穗头的脱粒击打作业，两种应用场景下的受力逻辑存在明显差异，设计阶段需要同时兼顾两种工况的载荷要求。

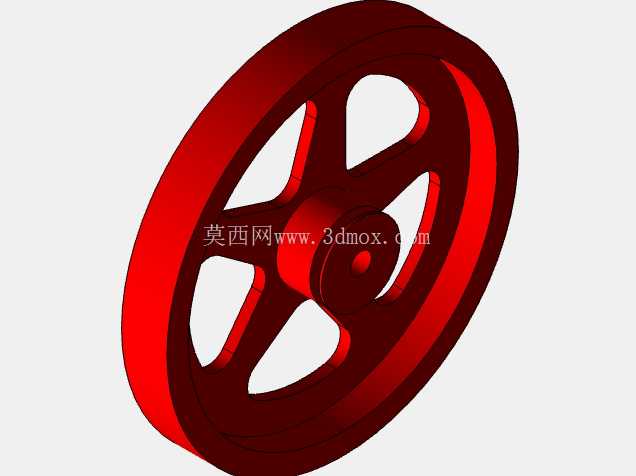

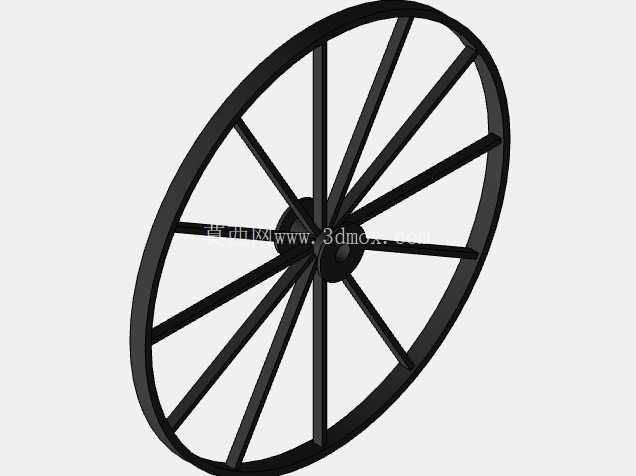

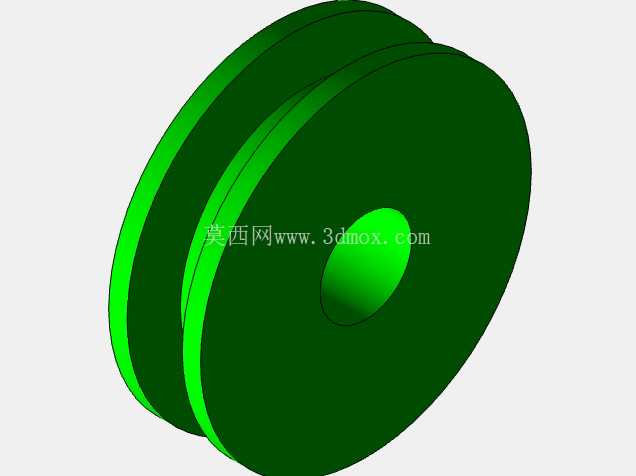

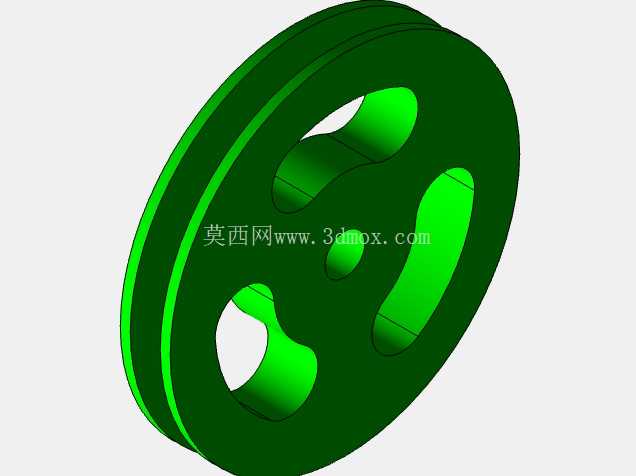

从功能特性层面拆解，该轮盘采用整圈厚轮缘+径向直辐条+中心轮毂的三段式结构，没有采用市面上常见的斜辐条或者多曲率辐条设计，核心考量是农用作业场景下的维修便捷性——直辐条的型材采购、校直、焊接更换都不需要专用工装，乡村维修点的普通焊工即可完成修复作业，不需要返厂更换整体轮组。轮缘部分采用等截面矩形环结构，截面厚度经过反复验算，既可以承受行走时地面硬物的冲击载荷，也能在作为脱粒辐盘时，承接辐条传递的滚筒转动扭矩，避免轮缘失圆变形。辐条采用等截面矩形钢条径向均布，数量设置经过动平衡验算，既不会因为辐条数量过多增加整体重量，也不会因为数量过少导致单根辐条载荷过大出现断裂，每根辐条与轮缘、轮毂的连接位置都做了焊接坡口预留，实际生产中可以采用满焊连接，焊后做整体去应力处理，避免长期交变载荷下焊缝开裂。

设计思路上，没有盲目追求轻量化或者高强度的极端指标，而是围绕农用设备的使用环境做平衡取舍：中心轮毂的孔径与键槽尺寸，匹配小型农用设备常用的实心轴径，安装时不需要额外定制轴件，通用互换性强；轮毂的轴向长度做了加长处理，相比普通手推车轮的轮毂长度增加近40%，目的是增大轴与轮毂的接触面积，降低田间作业时轴孔的磨损速率，减少作业过程中的轮盘晃动。辐条与轮毂的连接位置没有做过度的圆弧过渡，而是采用直连焊接结构，原因是田间作业时秸秆、草屑很容易缠绕在圆弧过渡的缝隙中，直连结构更便于作业后清理缠绕的杂物，避免杂物堆积导致辐条腐蚀、转动阻力增大。

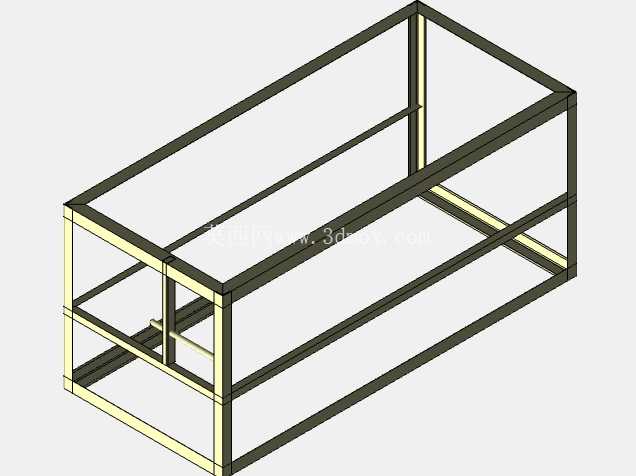

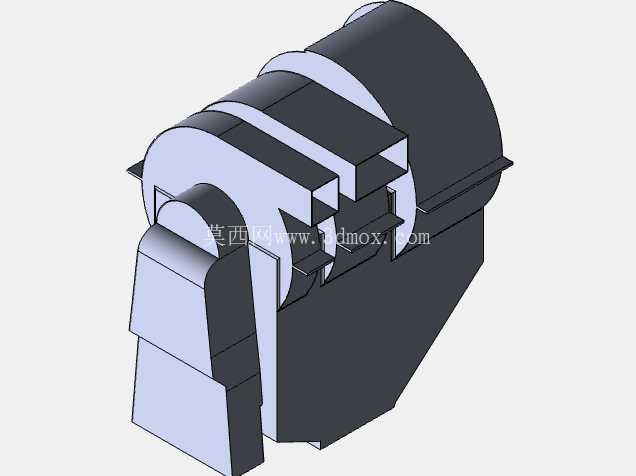

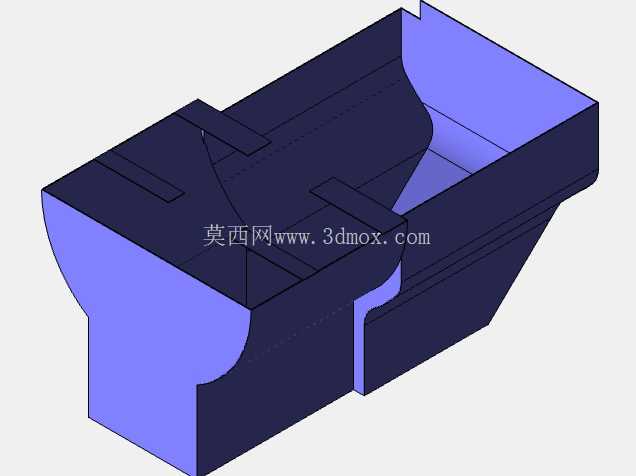

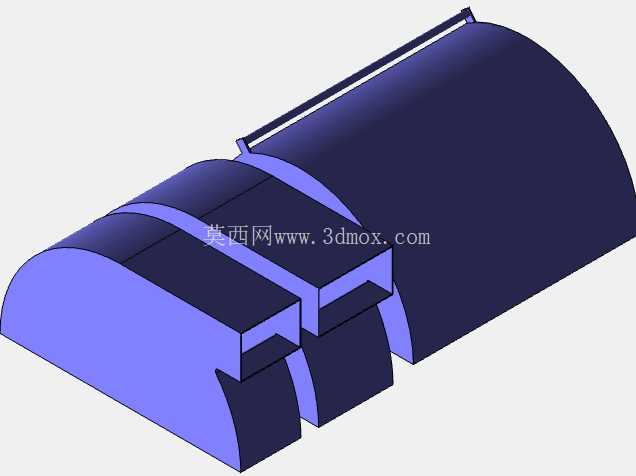

从外形尺寸与安装边界来看，该轮盘的外径适配小型脱粒机的整机宽度要求，安装后不会超出设备的侧边防护栏范围，田间转移时不会因为轮盘突出刮蹭田埂或者作物；轮缘的宽度经过优化，作为行走轮使用时，接地比压控制在松软耕地不陷车的合理区间，不需要额外加装履带或者加宽轮缘；作为脱粒滚筒辐盘使用时，轮缘的外径刚好匹配脱粒室的内部圆弧间隙，安装后与脱粒室凹板筛的间隙均匀，不会出现转动剐蹭，也不会因为间隙过大导致未脱净的穗头漏出。安装时需要注意，轮盘的中心轴孔与轴的配合采用过渡配合，键槽位置对齐后锁紧顶丝即可，不需要过度敲击安装，避免轮毂出现微裂纹；轮盘的端面跳动公差控制在1mm以内，焊后整体做静平衡校验，避免高速转动时出现整机抖动，尤其是作为脱粒滚筒部件使用时，动平衡精度直接影响轴承的使用寿命，转速越高对平衡精度的要求越严格。

实际田间测试中，这种结构的轮盘在满负荷作业状态下，连续作业8小时没有出现辐条松动、轮缘变形的问题，遇到田间小石块冲击时，辐条可以通过微小的弹性形变吸收冲击能量，不会出现硬脆性断裂；日常维护只需要定期检查焊缝是否有开裂、轮毂顶丝是否松动即可，不需要复杂的保养流程，非常适合基层农村的使用维护条件。相比铸造一体轮，这种焊接结构的轮盘生产成本更低，损坏后可以局部更换辐条，不需要整体报废，全生命周期的使用成本远低于铸造轮，也更符合小型农用设备的成本控制要求。
