拖拉机挂载式三齿中耕耕耘作业农具

这套挂载式耕耘作业部件，主要适配中小马力轮式拖拉机后三点悬挂接口，是旱作农田中耕环节的核心作业机具，在玉米、棉花、大豆等宽行距作物的苗期管理场景中应用广泛，可完成行间松土、杂草清除、表层土破板结作业，避免土壤板结影响作物根系呼吸，同时切断杂草根系减少养分争夺，作业后表层土壤细碎平整，不会过度翻动深层土壤造成墒情流失。

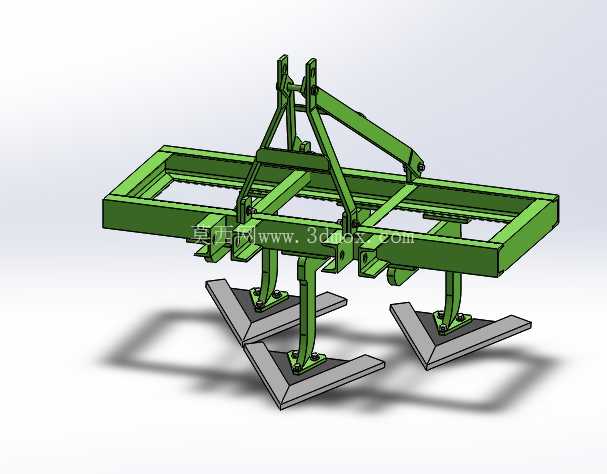

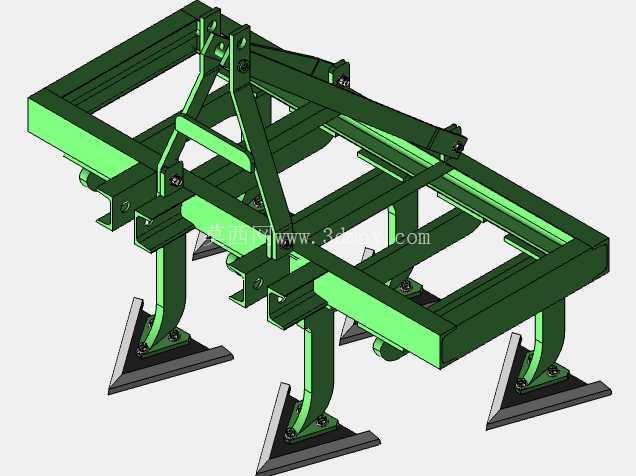

从结构设计逻辑来看，整体采用框架式主梁结构，主横梁采用矩形截面型钢焊接成型，兼顾结构刚性与整机重量控制，三点悬挂连接座按照标准拖拉机后悬挂尺寸设计，上拉杆连接点与两个下拉杆铰接点的相对位置匹配通用悬挂尺寸范畴，安装时无需额外改装转接，可直接与对应马力段拖拉机的后悬挂机构铰接，挂接后整机作业幅宽覆盖三行作物行间空间，作业时拖拉机轮距可匹配常见60-70cm作物行距，避免作业过程中轮胎碾压作物垄台。

三个作业铲组沿主梁横向等距排布，每个铲组由竖直铲柄与双翼式耕耘铲头组成，铲柄采用高强度型钢加工，与主梁的连接位置设置多组调节孔位，可根据作业深度需求上下调整铲柄伸出长度，常规作业深度可在5-15cm区间调整，适配不同墒情、不同作物生长期的中耕深度要求；双翼铲头采用对称式楔形结构，铲刃做倒角处理，入土时可顺着土层切开土壤，作业过程中土壤沿铲翼表面向两侧滑移，不会出现堆土堵草的问题，铲头与铲柄采用螺栓紧固连接，磨损后可单独更换铲头，降低后期维护成本。

主梁与悬挂架之间设置斜向支撑臂，形成稳定的三角受力结构，作业过程中承受土壤反作用力时，可避免主梁出现横向扭转变形，悬挂架上的铰接点均预留销轴安装间隙，适配拖拉机悬挂机构的小幅摆动，保证作业时机具可随地形起伏有一定的仿形量，避免局部位置作业深度过大铲伤作物根系。整机作业时的横向宽度控制在1.8米以内，道路转场时无需额外拆卸部件，可满足乡村道路通行的宽度要求，整机最低点离地间隙在运输状态下不小于30cm，过田埂、爬坡时不会出现剐蹭地面的问题。

从建模细节来看，所有焊接位置均做了焊缝示意，螺栓连接位置还原了标准紧固件的装配关系，铲头的入土角度经过实际作业角度验证，铲柄与主梁的连接位置做了加强筋处理，避免长期受交变载荷出现焊缝开裂问题，整体结构没有冗余设计，所有部件均服务于中耕作业的功能需求，没有多余的装饰性结构，完全按照实际农用机具的加工装配逻辑构建，可作为农机设计、农具改进的结构参考，也可用于农机作业仿真、虚拟教学演示的三维素材。

在实际田间作业场景中，该机具作业速度可匹配拖拉机二挡中速作业，每小时作业效率可达5-8亩，相比人工锄地作业效率提升数十倍，且作业深度一致性远高于人工作业，不会出现漏耕、深浅不一的问题；铲翼的展开角度经过优化，作业时抛起的土壤会回落至垄沟位置，不会掩埋作物幼苗，同时可将垄间的杂草完全埋入土层下，达到除草保墒的双重效果。设备整体维护难度低，作业后只需清理铲头位置缠绕的杂草、粘结的泥土，定期检查连接螺栓紧固情况即可，无需复杂的保养流程，适配农村地区的使用维护条件。
