线性照明用带扩散罩铝型材截面结构

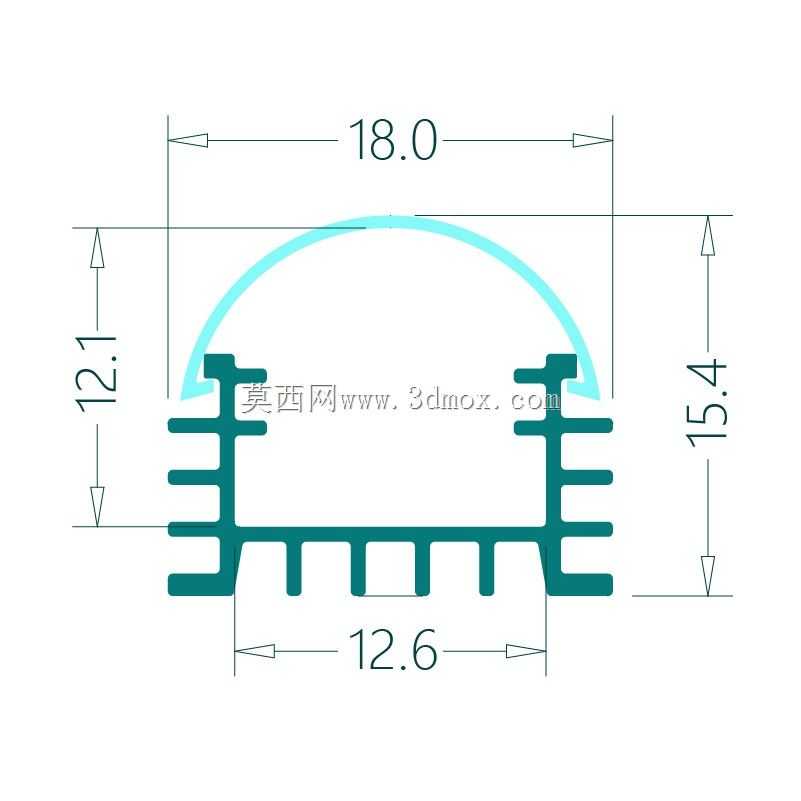

这款铝型材是专门为线性LED照明场景开发的壳体构件，目前广泛应用在办公空间暗藏灯带、展柜轮廓照明、家居吊顶线性灯槽、商用空间洗墙照明、工业设备局部补光等多个场景中，作为LED灯带的承载与配光外壳使用，能够同时实现灯带固定、光线扩散、结构防护、安装适配的多重作用。从实际使用需求出发，这款型材在设计时首先考虑了LED灯带的安装适配性，内侧预留的安装槽位可以直接容纳宽度12.6mm的常规柔性LED灯带，无需额外加装固定卡扣，灯带嵌入后即可被两侧的卡筋牢牢限位，不会出现移位、脱落的问题，适配市面上绝大多数常规规格的低压灯带产品。在配光设计上，型材顶部预留了弧形扩散罩的安装位，两侧的卡边结构可以牢牢卡住PC扩散罩，扩散罩的弧度经过匹配设计，能够将LED灯珠发出的点光源充分打散，避免出现明显的灯珠颗粒感，让输出的光线更加均匀柔和，减少眩光对人眼的刺激，同时扩散罩的安装高度经过测算，既保证了足够的混光距离，又不会过度压缩型材内部的走线空间。外形尺寸方面，这款型材的总宽度控制在18mm，整体高度为15.4mm，属于窄边款的线性灯型材，安装后外露的视觉宽度更窄，能够更好地融入装修结构中，不会破坏空间的整体视觉效果；型材左侧的安装边高度为12.1mm，这个尺寸是为了适配嵌入式安装的场景，在吊顶、墙面开槽时可以直接将型材嵌入槽内，左侧的边条能够与安装面齐平，实现隐形安装的效果。型材本身采用多道卡筋结构设计，除了固定灯带和扩散罩之外，背部的多道凸筋一方面可以增加型材的结构强度，避免长距离安装时出现型材弯曲变形的问题，另一方面也可以增大与安装面的接触面积，打胶固定时粘接更加牢固，同时凸筋形成的空隙也可以作为散热通道，帮助LED灯带工作时产生的热量快速传导散发，延长灯带的使用寿命。在安装边界上，这款型材既可以适配嵌入式开槽安装，开槽尺寸只需要匹配型材主体12.6mm的宽度即可，也可以搭配卡扣实现明装固定，适配不同的装修施工需求，型材的壁厚设计兼顾了结构强度和轻量化要求，既不会因为壁厚过薄导致运输、安装过程中出现变形，也不会因为壁厚过厚造成材料成本的浪费，能够很好地平衡产品性能与生产成本。
