12V供电WS2811LED驱动控制板结构设计

　　这款12V供电的WS2811LED驱动控制板，主要面向低压装饰照明、设备状态指示、小型亮化工程的配套使用场景，在工业设备面板状态提示、小型展柜氛围照明、DIY创意灯带配套领域都有广泛的适配空间。从实际用途来看，该板卡核心作用是为WS2811协议的LED灯条提供稳定的驱动控制输出，板载的三颗轻触按键可直接实现灯效切换、亮度调节、模式选择的本地操作，无需外接额外控制模块即可完成基础的灯光控制功能，适配低压直流供电场景的使用需求。

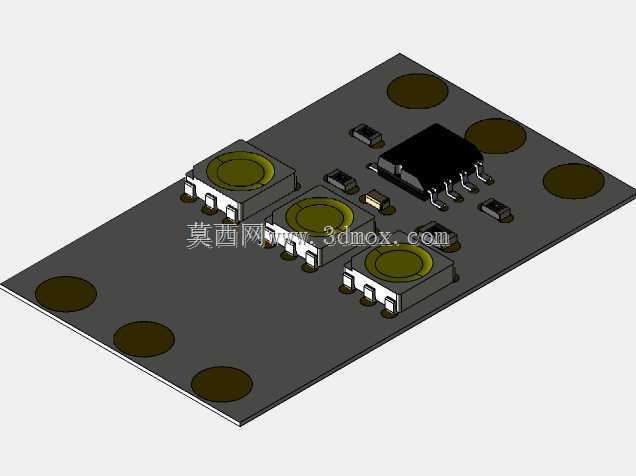

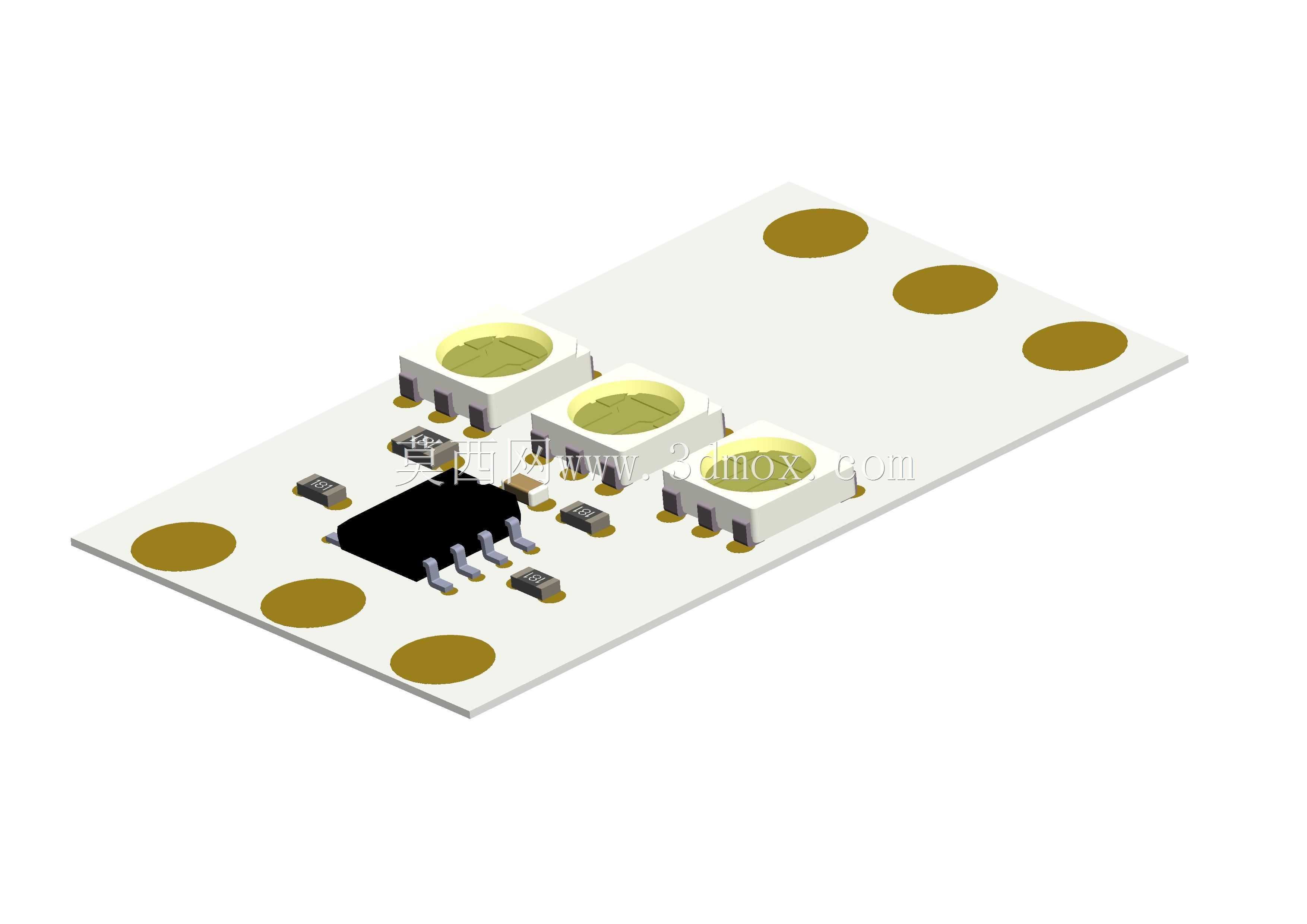

　　在功能特性设计上，板卡核心采用贴片封装的WS2811控制芯片，周边配套阻容件完成电源滤波、信号稳压的电路布局，供电端适配12V直流输入，可直接匹配常见的低压灯带供电规格，减少额外电压转换模块的接入需求。板边预留的圆形安装孔位，可直接通过螺丝完成板卡的固定安装，适配设备内部、灯槽内部的狭小安装空间，板上元件全部采用贴片封装工艺，整体板厚采用常规PCB板厚规格，焊接完成后元件突出板面高度控制在较低范围，不会占用过多垂直安装空间。

　　从设计思路层面，该板卡采用紧凑化布局逻辑，将输入接口、控制芯片、操作按键沿板卡长度方向依次排布，按键设置在板卡靠近外侧的区域，方便安装后用户直接按压操作，核心控制芯片布置在板卡中部区域，周边预留足够的走线空间，减少信号干扰对灯效控制的影响。安装边界上，板卡整体为矩形结构，四角做圆弧过渡处理，避免安装过程中板边毛刺划伤线材或操作人员，安装孔位对称布置在板卡两侧长边位置，孔位间距适配常见的小型电子模块安装尺寸，可兼容现有通用安装位的固定需求，无需额外打孔改造安装基面。

　　实际选型使用时，该板卡可直接对接对应协议的LED灯带输出端，供电端接入12V直流电源即可完成基础功能调试，板上按键的操作反馈清晰，按压行程适配日常操作的力度需求，长期按压使用也能保持稳定的触点接触性能。PCB板面采用阻焊层覆盖，走线全部做绝缘处理，适配干燥室内环境的长期使用需求，周边元件的布局避开了安装孔位的受力区域，螺丝固定时不会对板上元件造成挤压损伤，整体结构可靠性可满足常规民用及小型工业场景的使用要求。
