线性照明用U型带卡槽铝型材截面结构

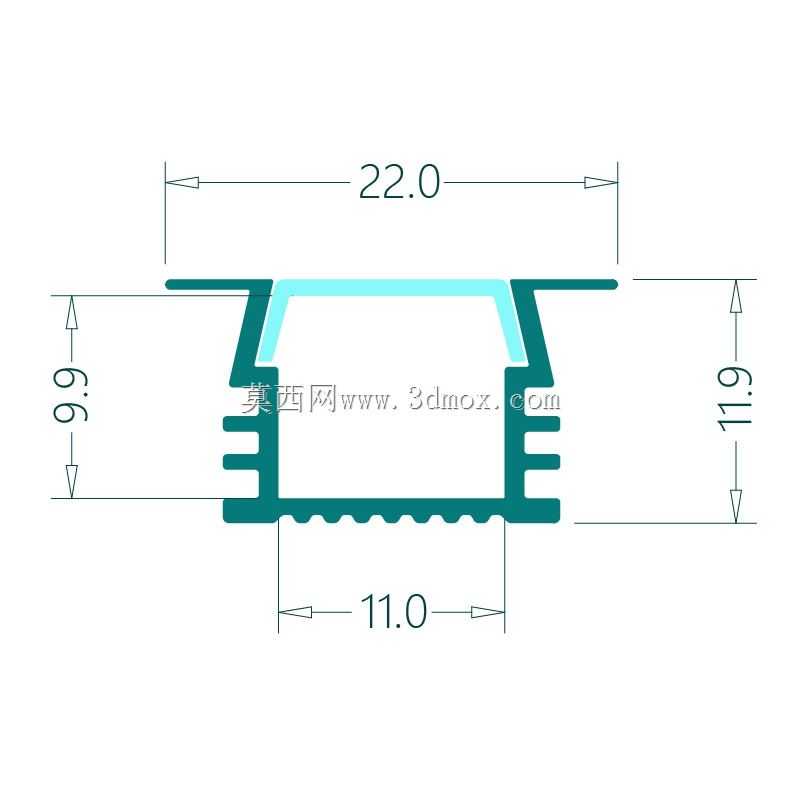

这款铝型材是专门为窄款线性照明场景开发的灯体承载构件，主要应用在展柜轮廓勾边、吊顶暗藏灯带、家具层板照明、货架标识补光这类对安装空间要求严苛的线性照明场景中，作为LED灯带的安装载体与光线扩散结构的固定基座使用。在实际使用过程中，这类型材既可以为柔性LED灯带提供平整的安装基面，避免灯带粘贴不平整出现的光线歪扭、明暗不均问题，也能通过两侧的卡槽结构固定扩散罩，对LED灯珠发出的点光源进行柔化处理，同时起到防尘、防护灯带线路的作用，避免日常使用过程中积灰、意外磕碰损伤灯带。从设计思路来看，这款型材采用了对称式U型主体结构，整体截面外宽控制在22毫米，总高度为11.9毫米，内部灯带安装槽的净宽度为11毫米，能够适配宽度11毫米及以下的常规低压LED灯带，无需额外裁切调整即可直接嵌入安装。型材两侧设计了多层阶梯式卡槽结构，内侧的卡槽用于卡装PC扩散罩，外侧的卡齿结构则用于和安装卡扣、端盖配件配合，既可以实现扩散罩的免胶卡接固定，也能让型材在嵌入式安装时与安装基面的卡合更牢固，不会出现长期使用后型材移位、脱落的问题。型材底部内侧设计了细微的波浪形纹理，这个结构一方面可以增加灯带背胶与型材的接触摩擦力，避免灯带在槽内滑动移位，另一方面也能对灯带背面的光线进行微量反射，提升光线的出光效率，减少型材内部的光损。在安装边界上，这款型材的嵌入式安装需要预留宽度22毫米、深度不低于12毫米的安装槽位，明装时则可以通过配套的卡扣直接固定在安装基面，两侧的卡齿结构也支持直接卡入预先开好的对应尺寸板材槽位中，无需额外打胶即可完成固定，安装效率更高。型材两侧的高度差设计也适配了不同厚度的扩散罩安装需求，9.9毫米的内侧槽深可以容纳厚度8.9毫米的扩散配件，让扩散罩安装后与型材表面基本齐平，不会出现突出或者凹陷的问题，保证安装完成后的外观整洁度。这类窄款铝型材相比常规宽度的线性灯型材，更适合在狭小空间内使用，比如厚度较薄的层板、宽度较窄的装饰线条内部，不会因为型材尺寸过大占用过多安装空间，同时铝合金材质本身的散热性能也能帮助LED灯带工作时产生的热量快速散出，延长灯带的使用寿命。
