线性照明用LED灯带安装铝型材截面结构

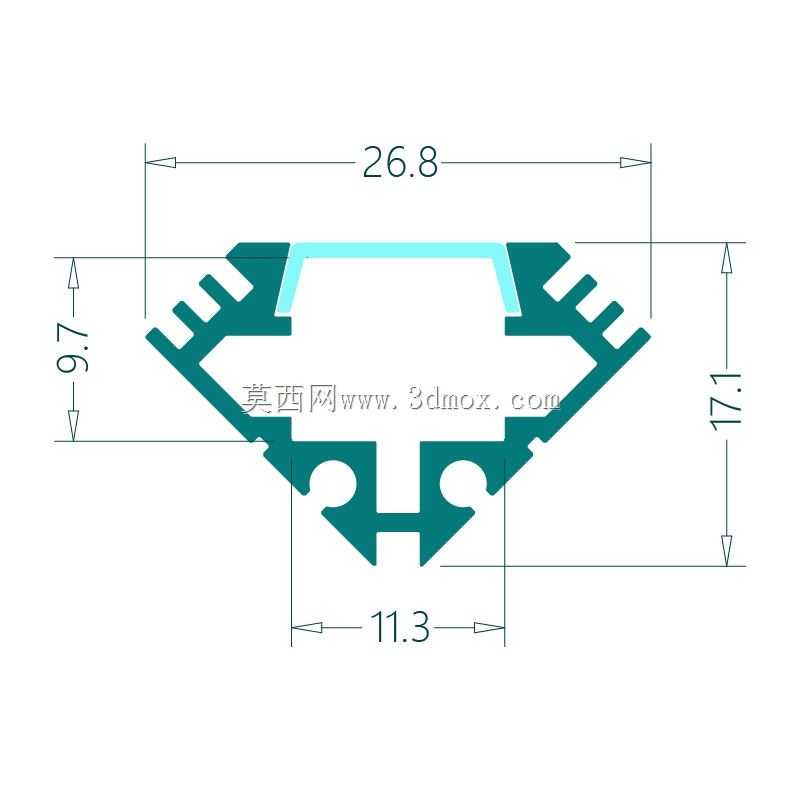

这款铝型材是专为线性LED照明场景开发的安装承载构件，主要应用于室内暗藏灯带照明、展柜轮廓补光、办公空间线性氛围照明、家居吊顶洗墙照明、商业空间导视照明等场景，作为LED灯带的安装基座与光线匀化载体使用，能够解决软质灯带安装不平整、光线直射眩光、灯带散热不佳、边缘漏光等常见的线性照明施工痛点。在实际使用过程中，该型材既可以嵌入吊顶预留槽、墙面开槽、柜体层板缝隙内做隐藏式安装，也可以搭配吊装配件、表面固定卡扣做明装线性灯使用，适配多种装修施工的安装需求。从功能特性来看，这款铝型材采用6063铝合金挤压成型，本身具备良好的导热性能，能够将LED灯带工作时产生的热量快速传导散发，延长灯带的使用寿命，同时金属材质的结构强度足够，在长度方向裁切后不会出现弯折变形，能够保证长距离线性照明的直线度，避免灯带安装后出现扭曲、局部凸起的问题。型材两侧设计有对称的卡槽结构，既可以用来卡入PC扩散罩、柔光面罩，让LED灯珠的点光源转化为均匀柔和的面光源，消除眩光与灯珠颗粒感，也可以嵌入固定弹片，实现型材在安装槽内的免螺丝快速固定，提升现场施工效率。型材下部的对称卡扣结构，一方面可以适配不同宽度的LED软灯带，对灯带起到限位作用，避免灯带在型材内移位导致的光照不均，另一方面预留的走线空间可以容纳灯带供电导线，让线路隐藏在型材内部，提升照明安装的整洁度。在设计思路上，这款型材采用对称式截面布局，挤压生产时出料稳定，成型精度容易控制，能够降低批量生产的工艺难度与不良率，截面的壁厚分布经过优化，在保证结构强度与散热能力的前提下尽可能减少材料用量，控制产品的生产成本与成品重量。从外形尺寸与安装边界来看，这款型材整体截面宽度为26.8毫米，整体截面高度为17.1毫米，下部灯带安装位的有效宽度为11.3毫米，上部灯罩安装位的开口宽度适配8.7毫米扩散角的光线输出，安装时需要预留的开槽宽度不小于27.5毫米，开槽深度不小于18毫米，明装时突出安装面的高度为17.1毫米，不会过于突兀影响空间整体视觉效果。型材的边角都做了微小的圆角过渡处理，既可以避免生产运输过程中出现应力开裂，也能防止安装施工时锋利边角划伤施工人员，两侧的卡槽尺寸经过公差匹配，能够适配市面上常规厚度的PC面罩与安装卡扣，具备良好的配件通用性，不需要单独开模定制配套配件，能够降低整套线性照明方案的综合成本。
