带膨胀卡紧结构的空心定位销结构设计

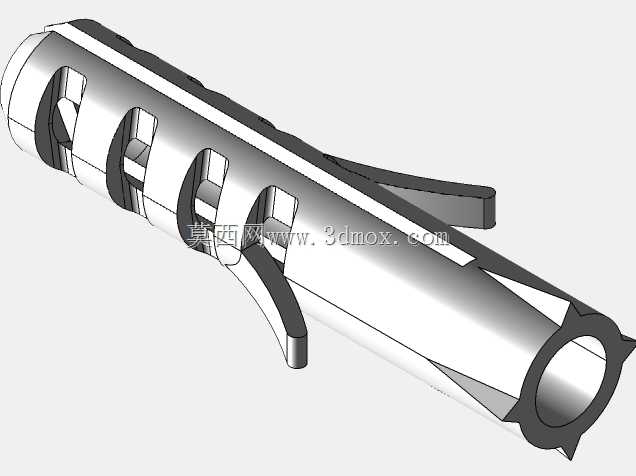

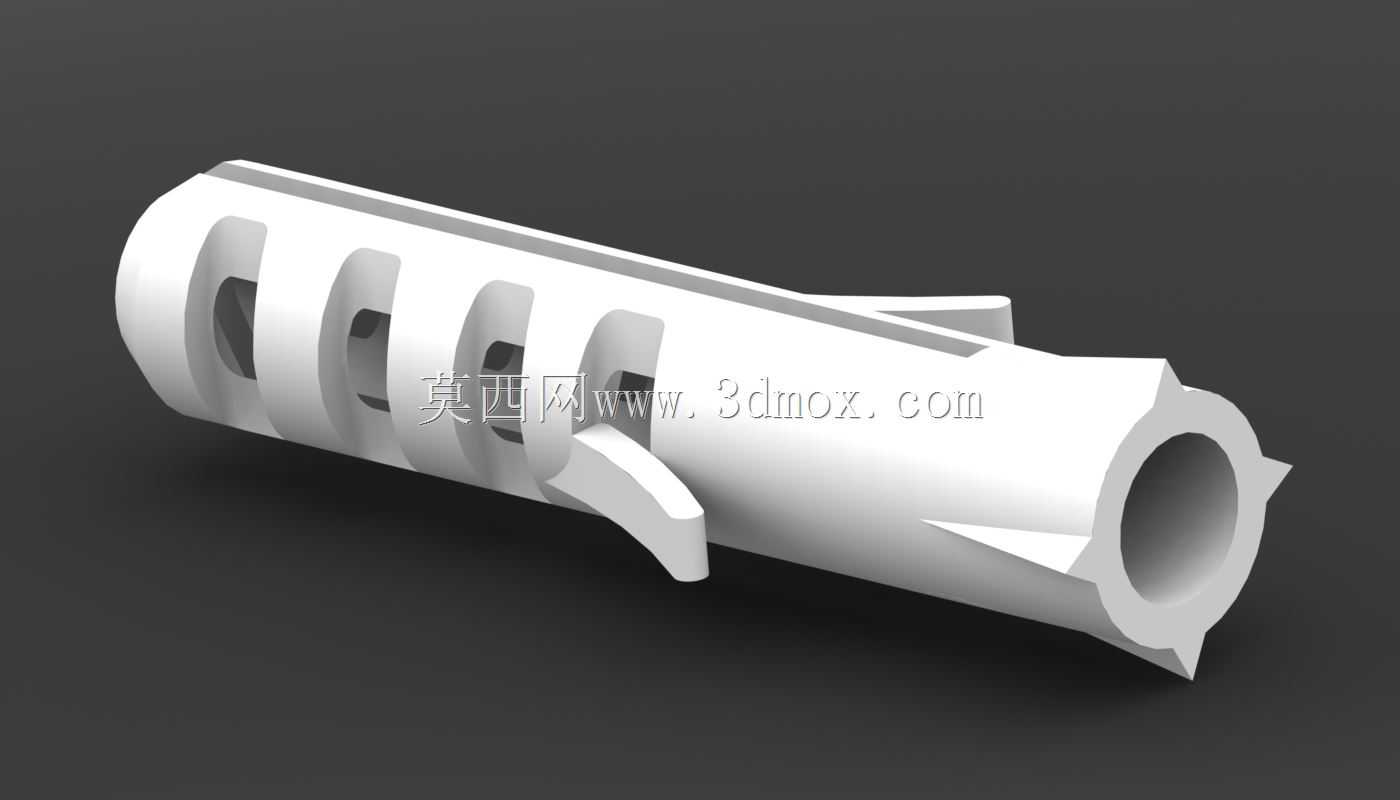

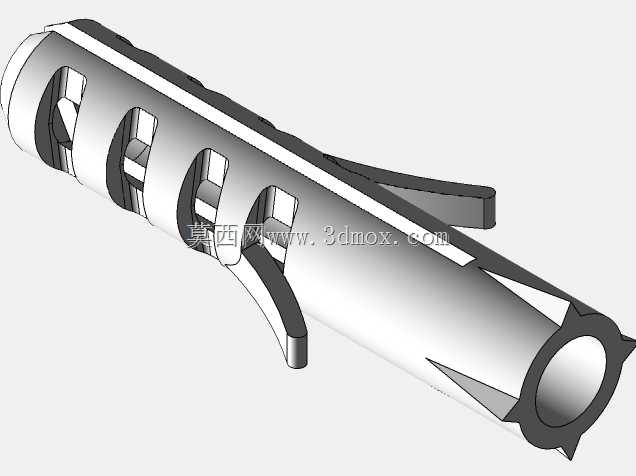

这款带膨胀卡紧结构的空心定位销，主要应用于装配式建筑构件临时定位、家具板式部件连接、机电管线支架快速固定、轻量化设备机架预装对位等场景，区别于传统实心圆柱销的过盈压入装配逻辑，它无需在基材上加工高精度公差的配合孔，也不需要额外配备螺母、弹垫等锁紧附件，就能实现单侧操作的快速锁止定位，大幅降低现场装配的作业难度与工时消耗。从功能特性来看，销体采用中空贯通结构设计，端部带有星型收口的导向刃口，插入预制安装孔时可以自动修正孔位的微小偏斜，销身开设的多道纵向通槽在受力时能够均匀向外膨胀，配合侧面凸起的弹性卡爪，插入孔位后卡爪会自动卡入基材内壁的细微粗糙面，纵向通槽的胀开力会让销体与孔壁形成足够的静摩擦力，既可以承受轴向的拉拔载荷，也能抵抗径向的剪切错位，适配混凝土、轻质砖、实木、人造板材、工程塑料等多种不同硬度的基材安装需求。在设计思路上，这款定位销优先平衡了安装便捷性与连接可靠性的矛盾：整体采用等壁厚的空心结构，在保证结构强度的前提下尽可能降低自身重量，纵向通槽的开槽长度、槽宽经过反复校核，既保证胀开时的形变量足够适配一定公差范围的安装孔，也避免槽口应力集中导致销体受力断裂；侧面弹性卡爪采用斜向导向的楔形设计，插入孔位时卡爪会被孔壁压向销体表面不会产生卡滞，插入到位后卡爪在自身弹性作用下向外弹出，形成反向止退的锁止效果，端部星型刃口的尖角角度经过优化，既能在插入时破开孔口的微小毛刺，也不会因为刃口过锐在装配时划伤作业人员。从安装边界来看，这款定位销的外径适配常规6mm规格的预制安装孔，销身总长度可以根据不同基材厚度调整，安装时只需要将销体对准孔位直接推入，直到端部星型端面与基材表面齐平即可完成锁止，不需要借助专用敲击或者压装工具，拆卸时只需要使用细杆从销体中空通道顶压弹性卡爪，就可以顺利将销体拔出，能够重复多次使用，不会对基材孔位造成不可逆的扩孔损伤，非常适合需要反复拆装调整的临时定位场景，也能用于永久固定的轻载连接工位，在装配式装修、非标设备快速组装、户外展架搭建等领域都有很高的实用价值。
