L型带孔法兰安装连接支座结构

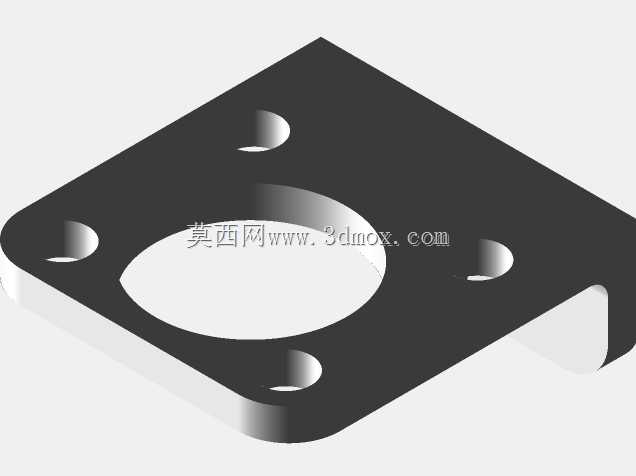

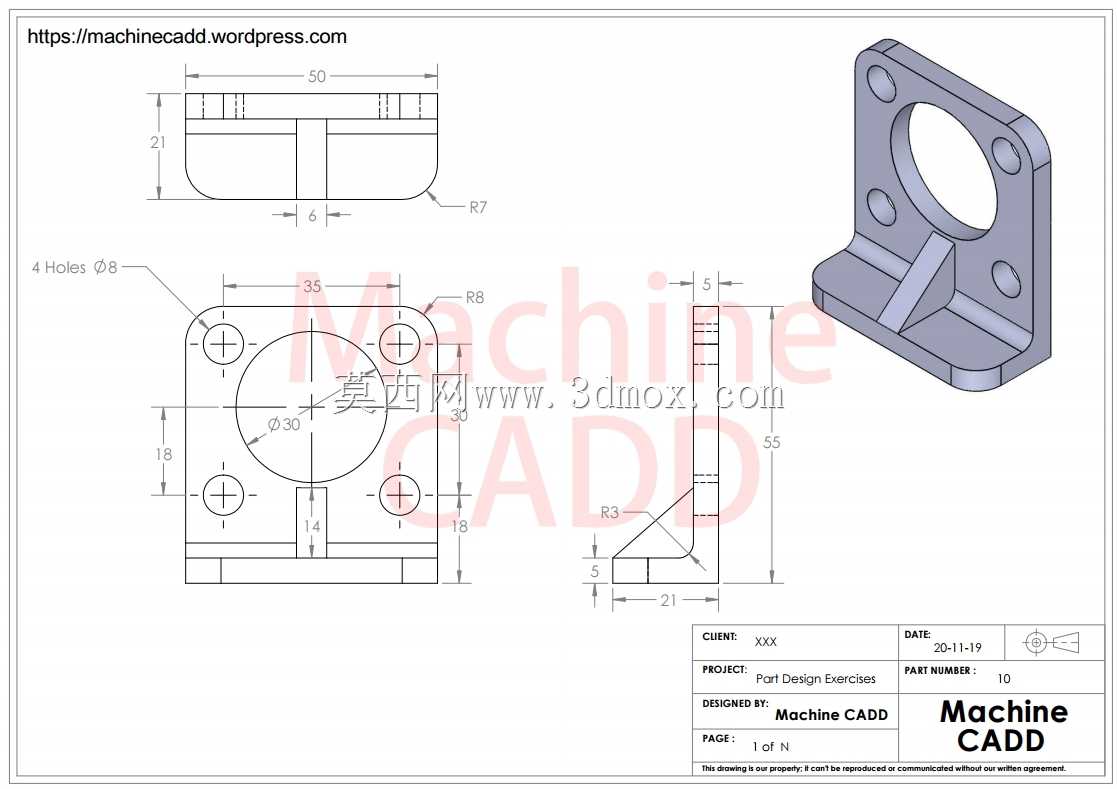

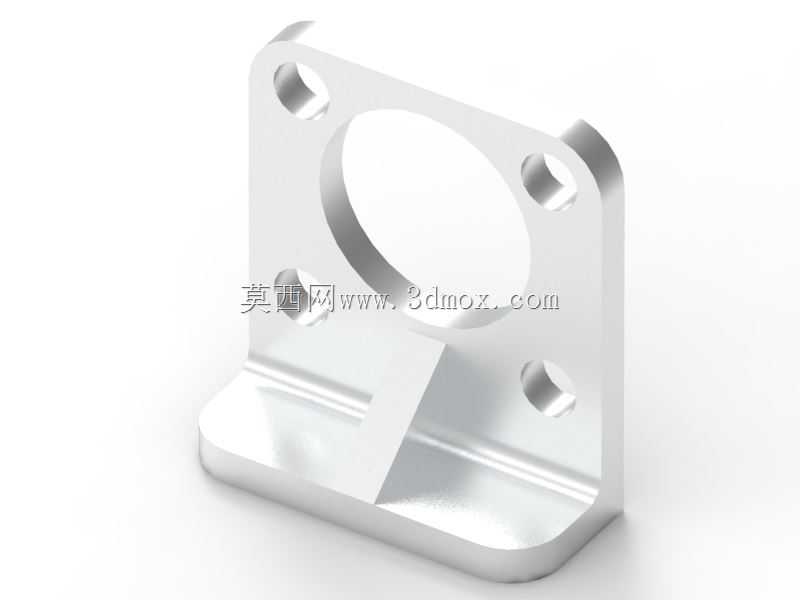

该角型安装支座是工业装配领域常用的基础连接构件，主要应用于各类机电设备、气动液压管路、自动化生产线机架的垂直转角连接场景，能够实现两个垂直安装面之间的刚性固定与载荷传递，在轻工包装机械、输送线体、小型动力单元的装配环节中承担定位支撑、部件转接的核心作用，可有效抵消设备运行过程中产生的径向与轴向复合载荷，避免连接部位出现应力集中导致的形变或松动问题。从功能特性来看，该支座采用一体化L型弯折结构，竖直立板上开设大直径中心通孔，可穿过待固定的轴类、筒类部件或管路接头，通孔周边均匀分布四个沉头安装孔，能够将穿过中心孔的部件通过紧固件牢牢锁附在立板端面，保证同轴度精度；水平底板为平整安装基面，可通过螺栓固定在设备机架、安装平台的基准面上，立板与底板的衔接处设置三角形加强筋结构，大幅提升转角位置的结构强度，在承受侧向载荷时不易发生弯折变形，整体结构无冗余设计，在保证结构刚性的前提下尽可能压缩了整体占用空间。在设计思路上，该构件优先考虑安装适配性与结构可靠性，所有安装孔位均做沉头处理，避免紧固件突出安装面影响其他部件排布，中心通孔的孔径公差按照中等精度装配要求设定，既可以保证待固定部件顺利穿过，又能控制径向晃动量在合理范围内，减少运行过程中的振动传递；加强筋的厚度与立板、底板保持一致，采用等壁厚设计，既适合切削加工成型，也适配压铸、注塑等批量成型工艺，所有棱边均做圆角过渡处理，消除应力集中点，同时避免安装过程中锐边划伤操作人员。从安装边界来看，该支座的水平底板宽度与竖直立板高度比例接近1:1，整体外轮廓紧凑，四个角部的安装孔中心距按照通用五金安装孔距标准设定，可适配市面上多数标准规格的安装型材与平台孔位，中心通孔的轴线与水平底板保持严格垂直，安装后可保证待固定部件的轴线与安装基面垂直，满足多数传动、管路部件的安装精度要求，无需额外调整定位即可完成装配，能够有效缩短现场安装调试的周期。
