连续式多层热风坚果烘干设备结构设计

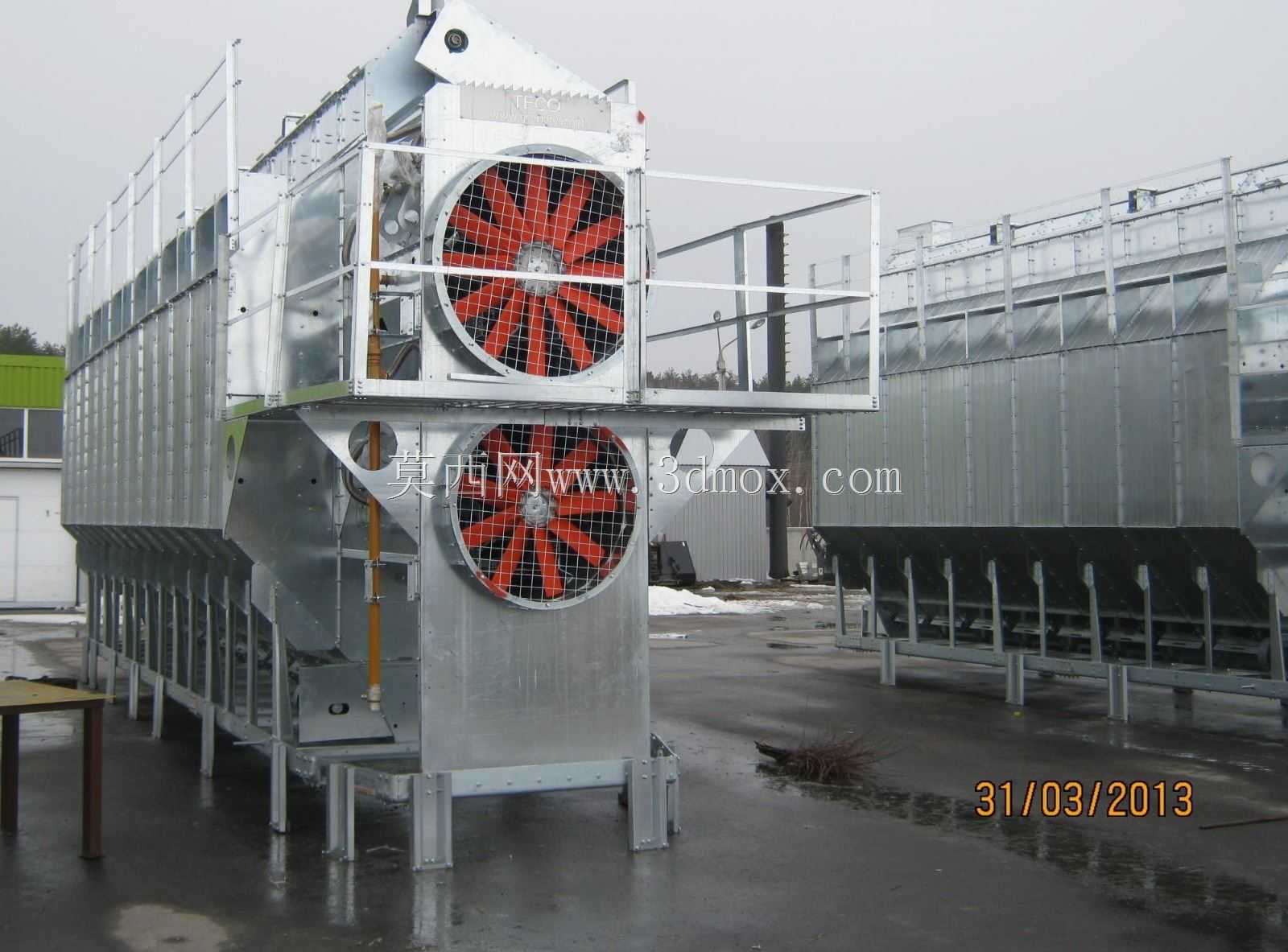

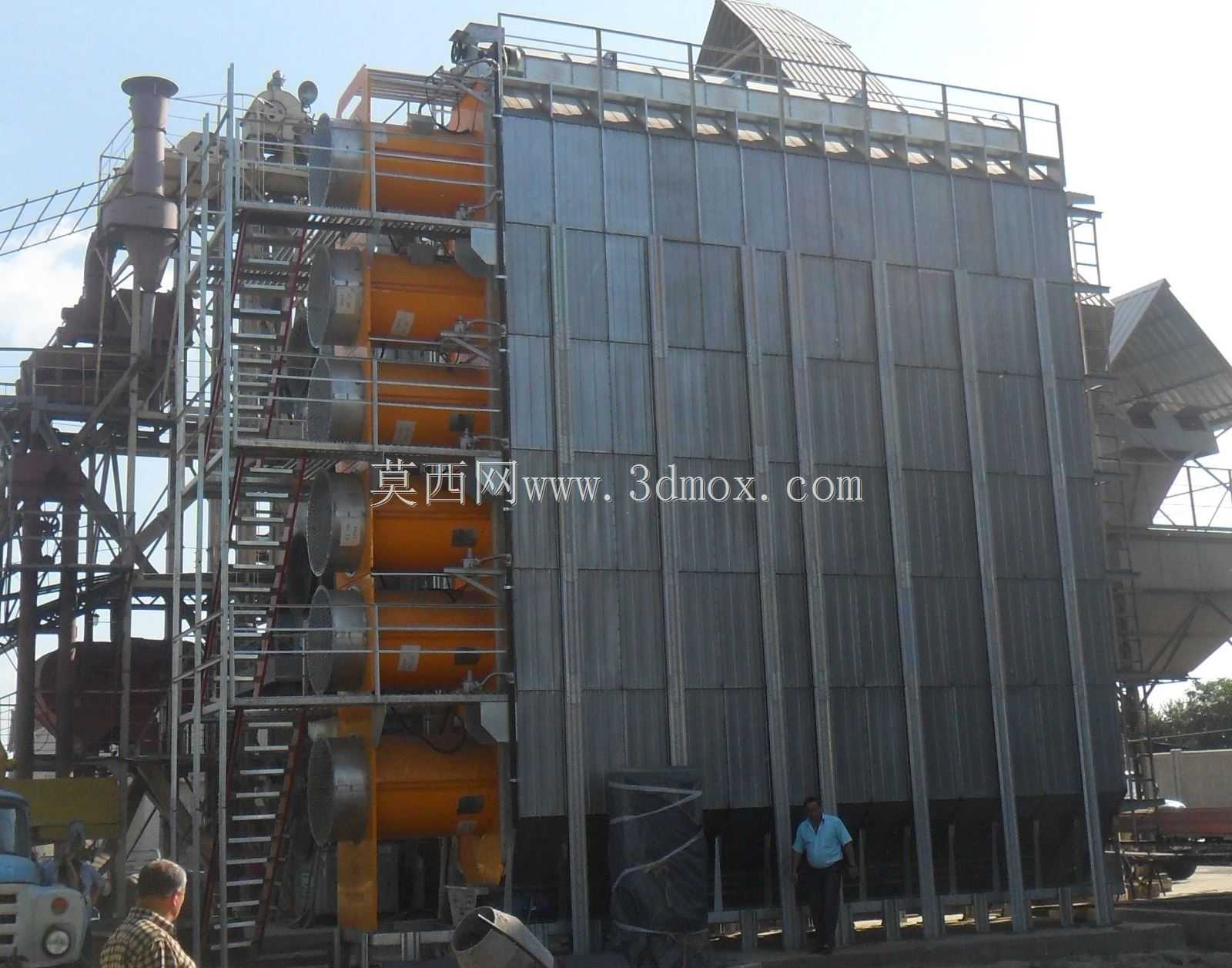

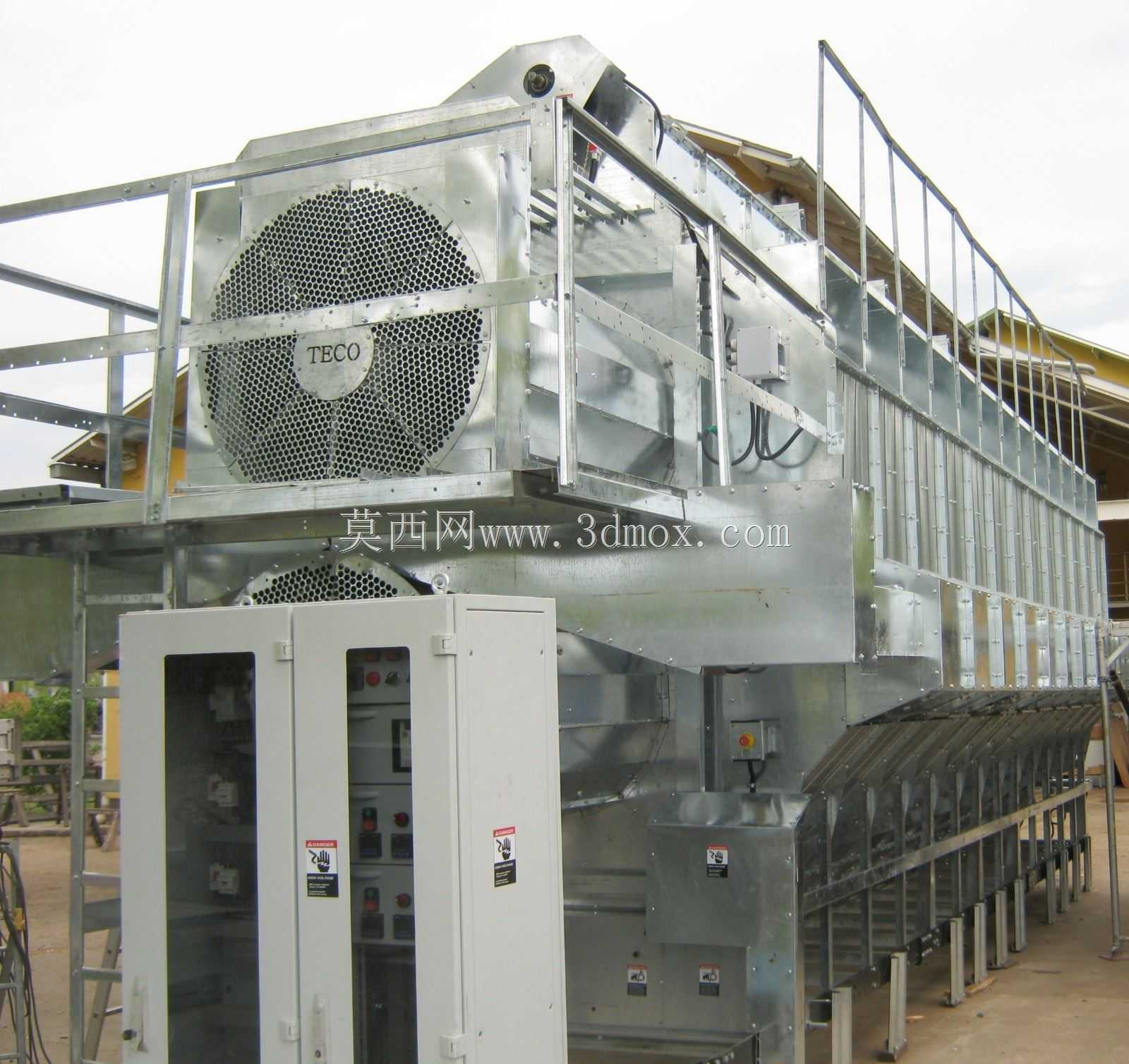

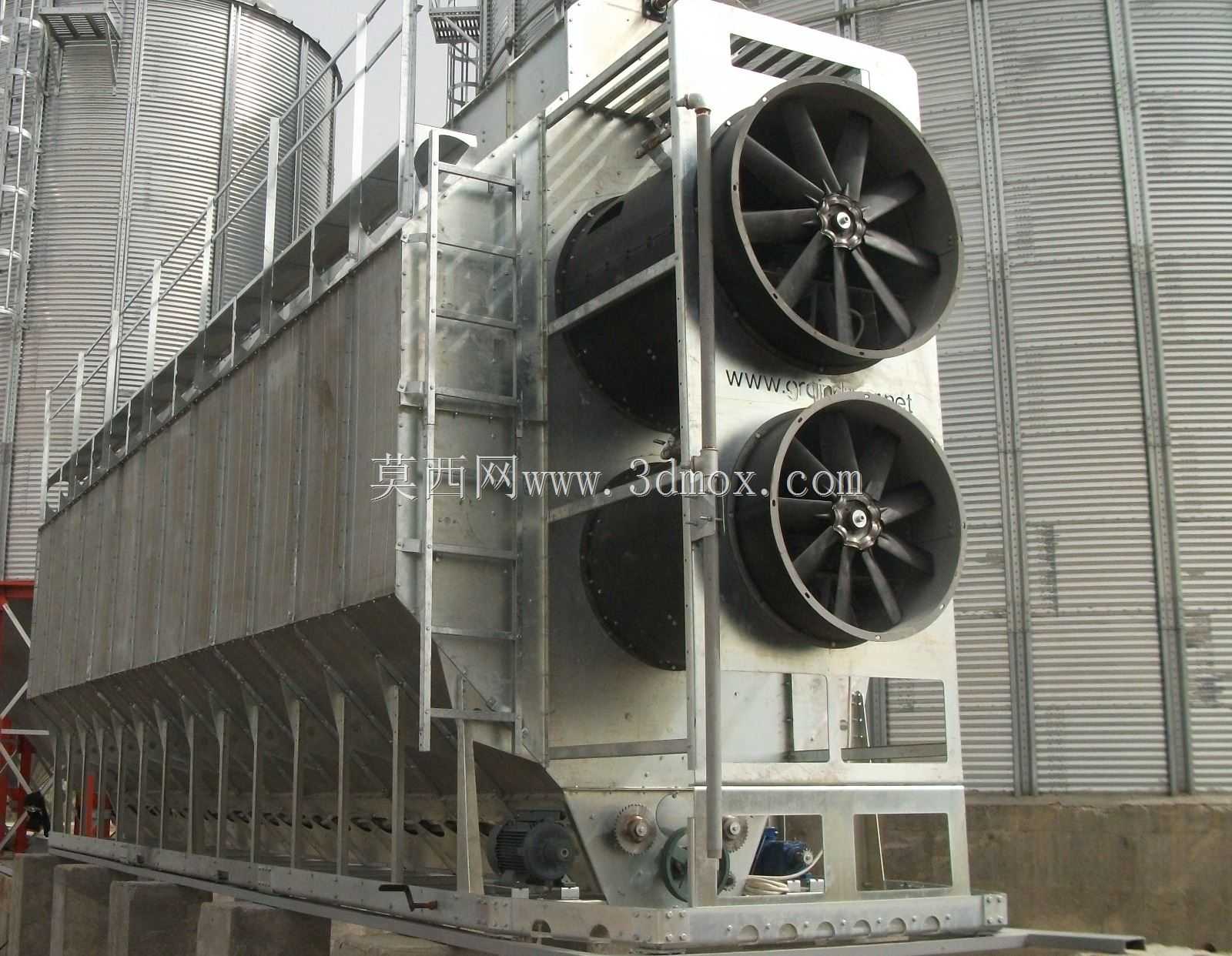

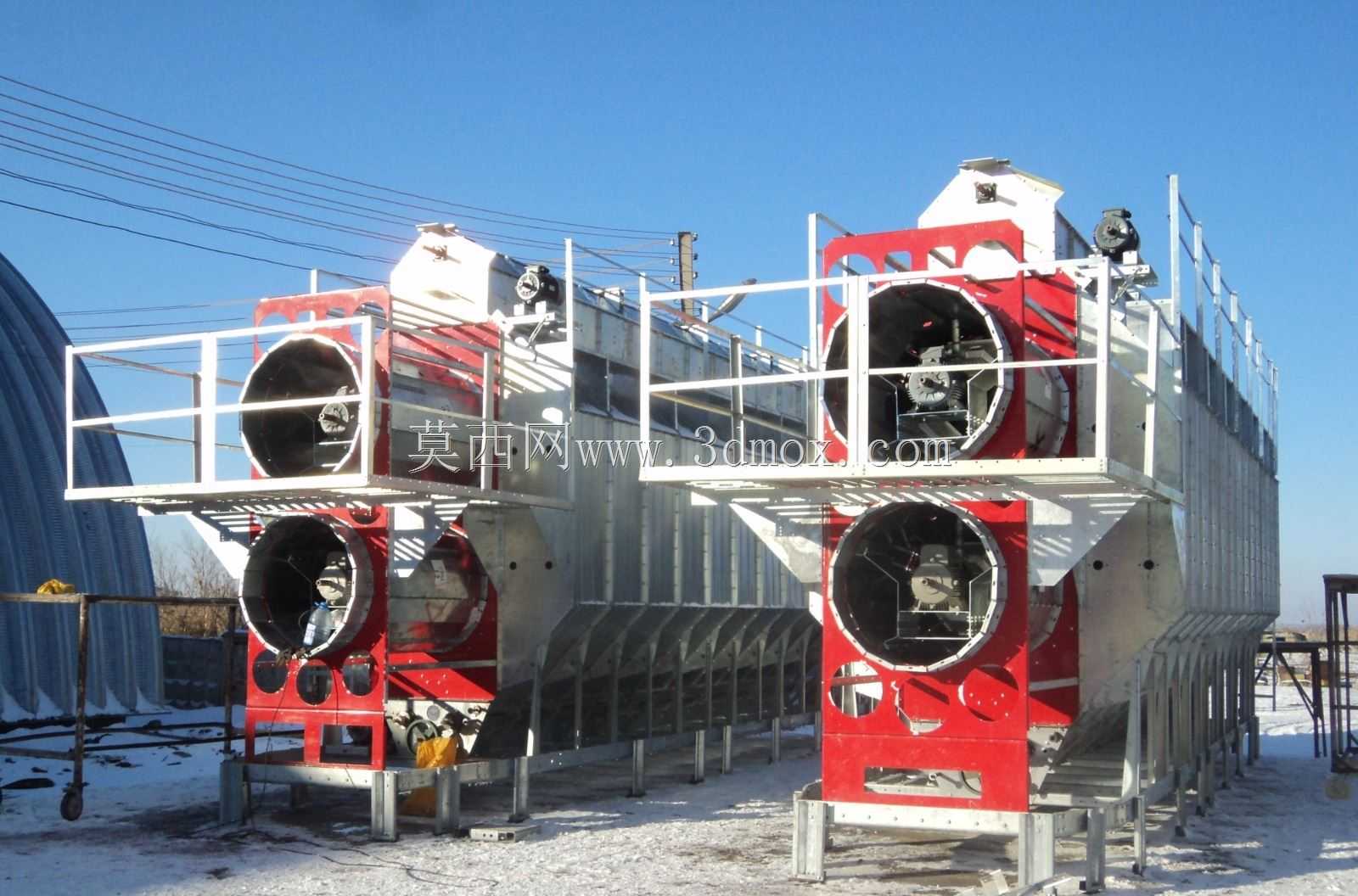

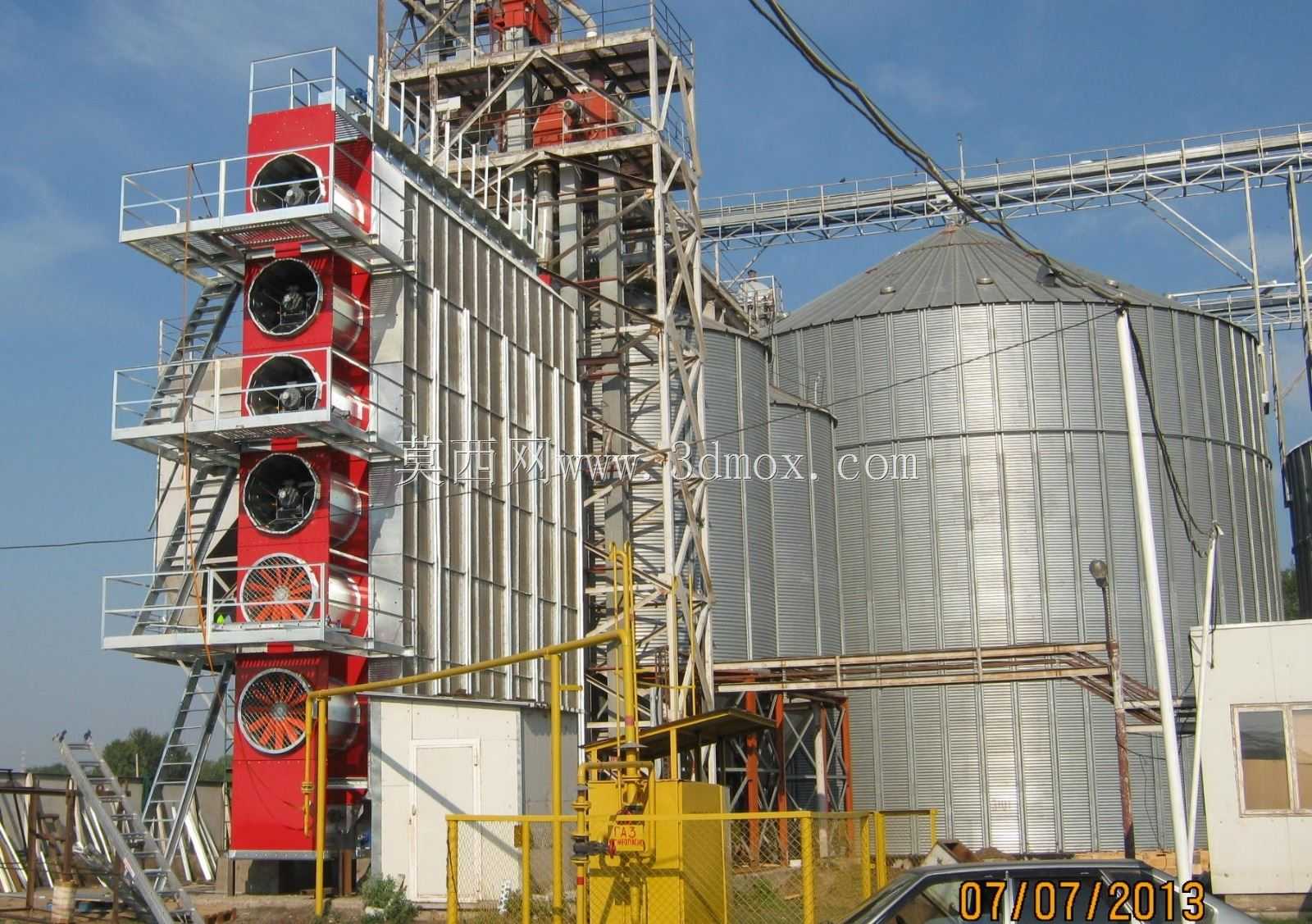

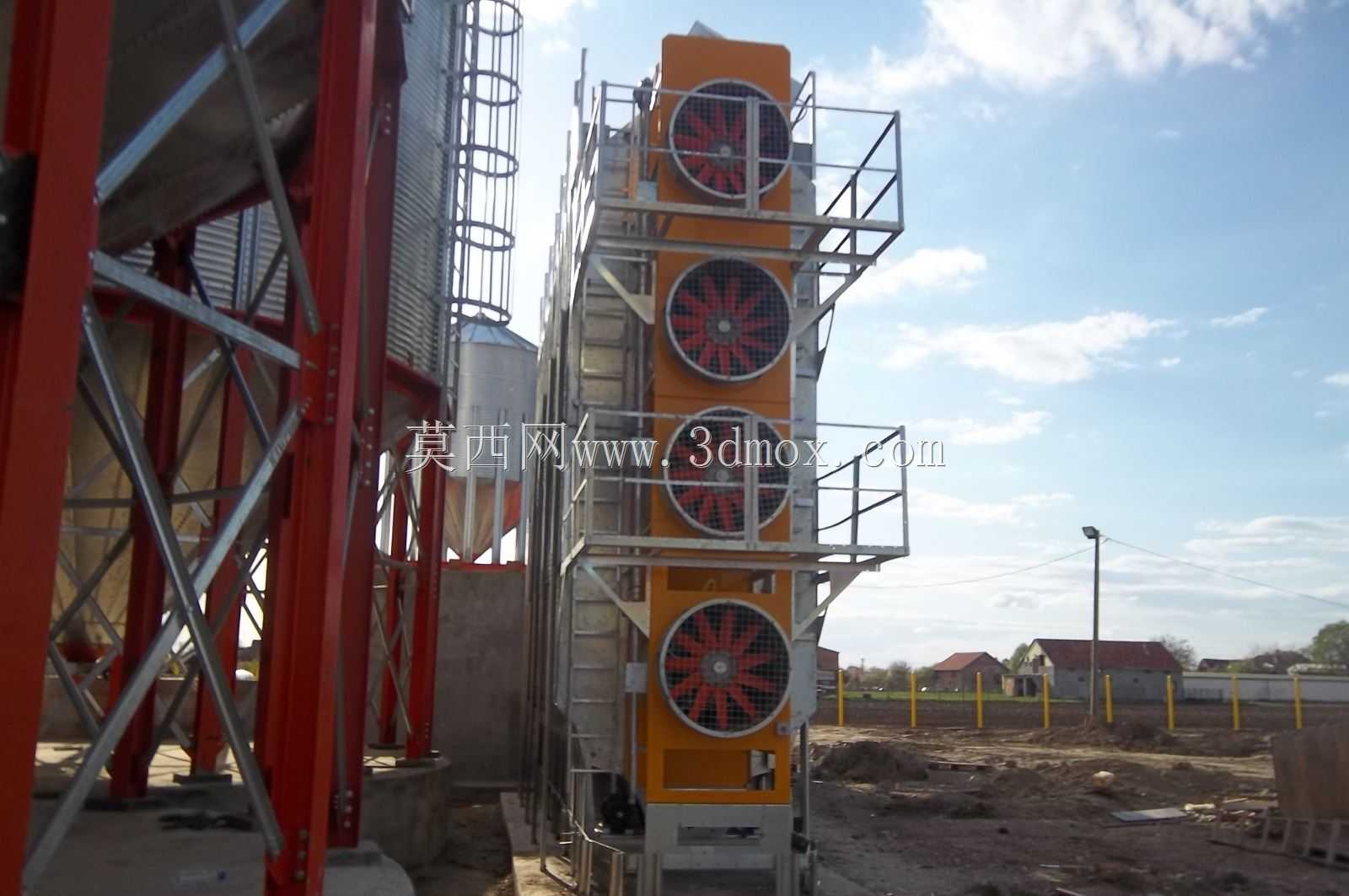

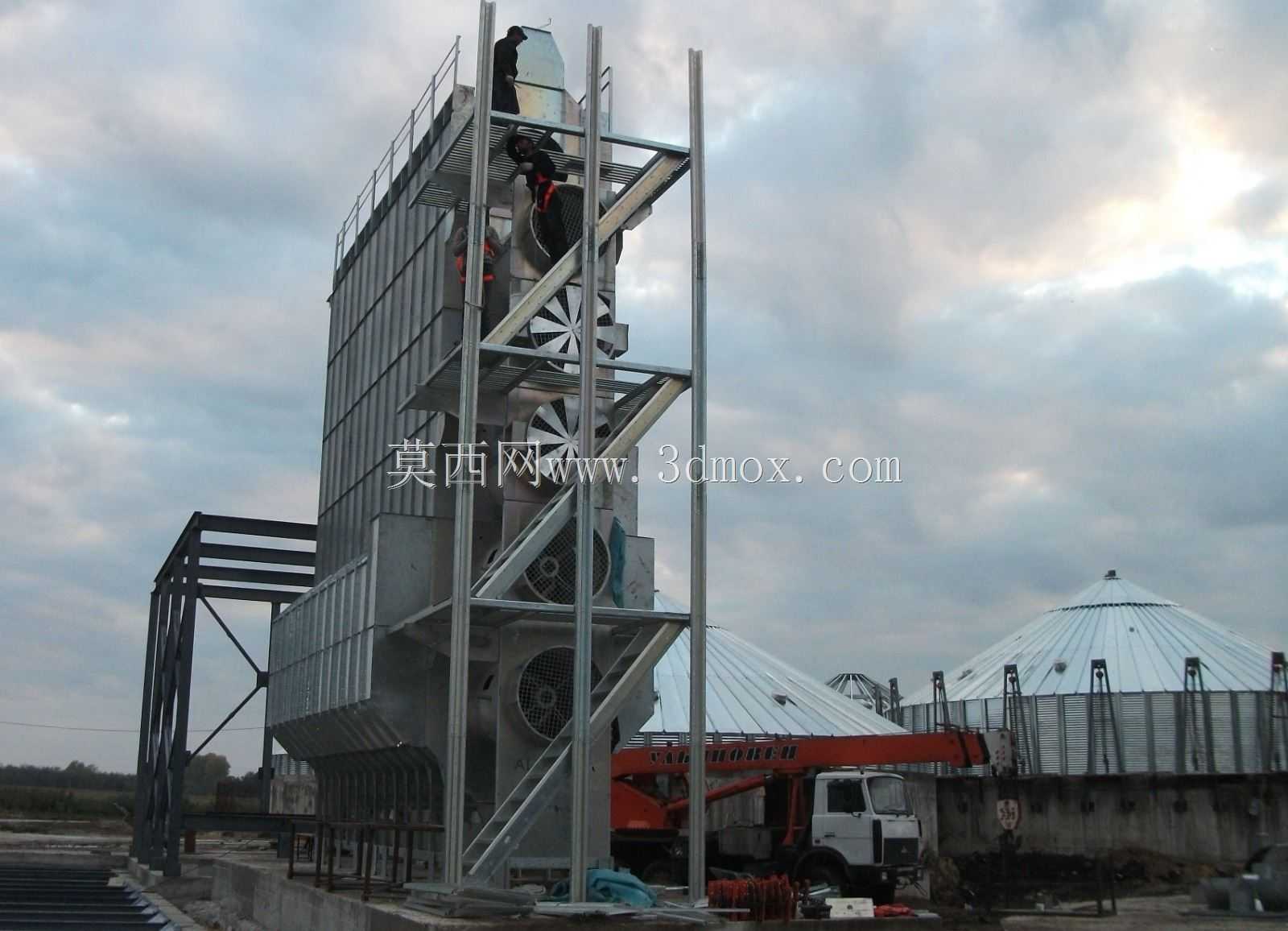

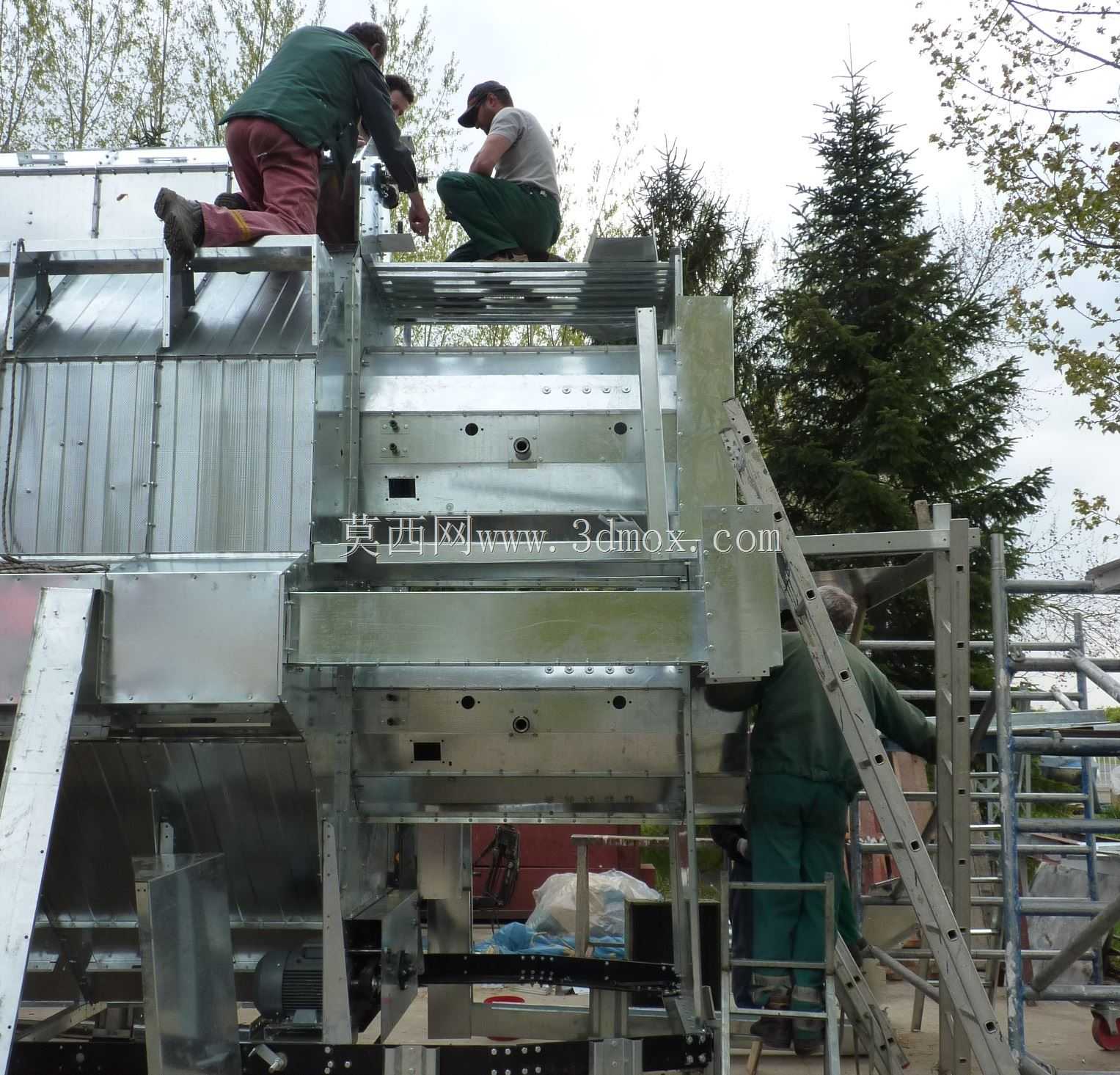

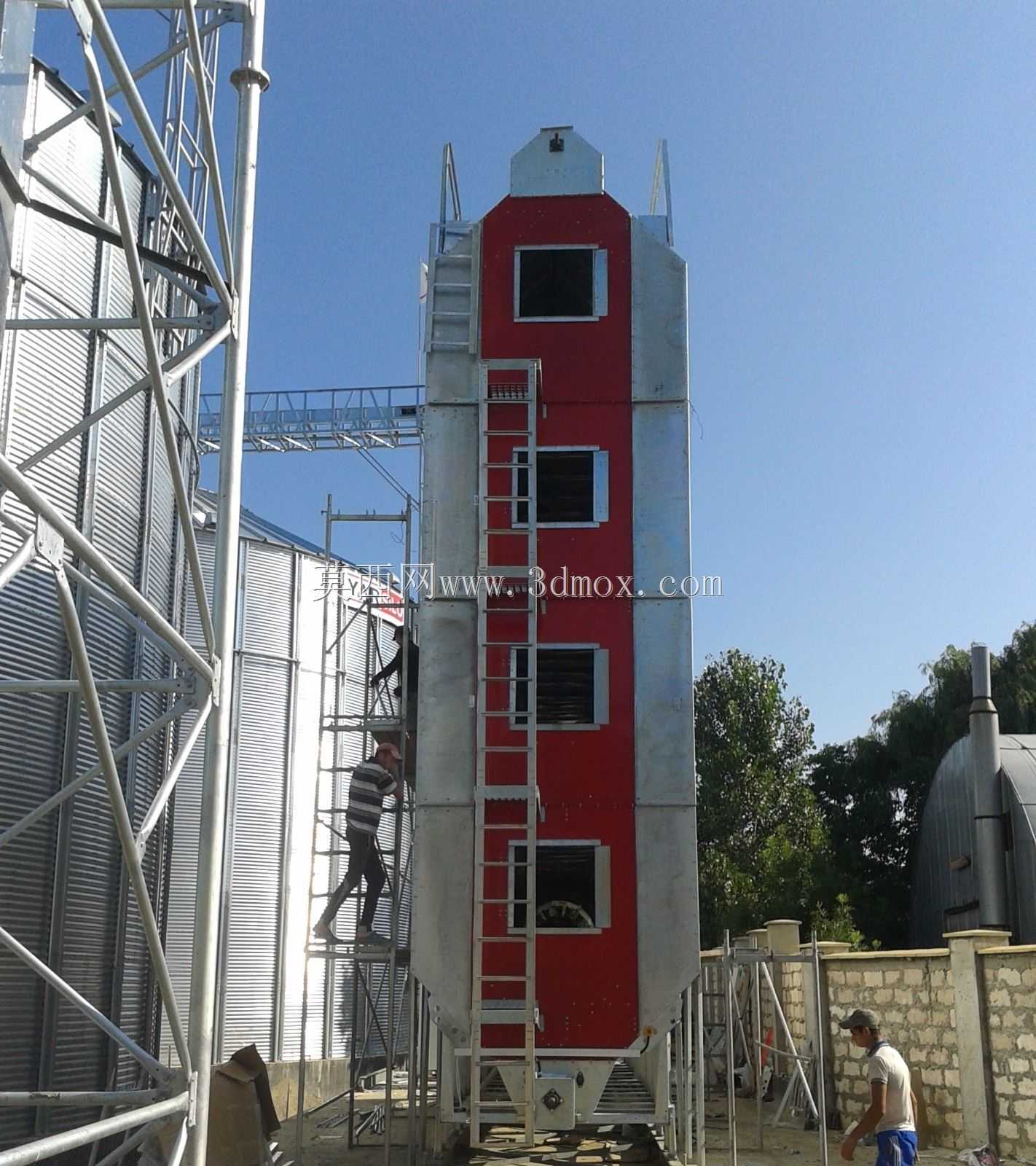

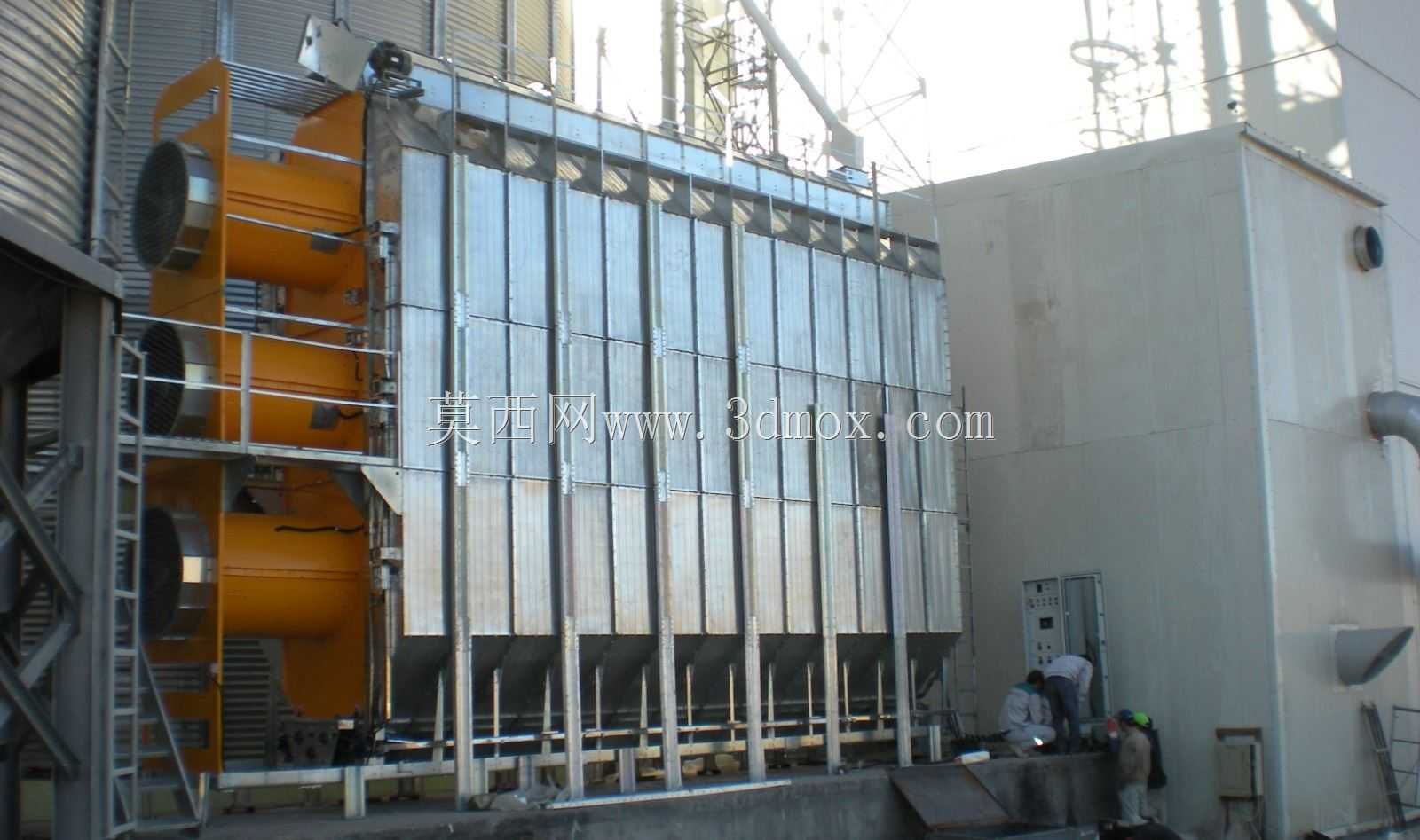

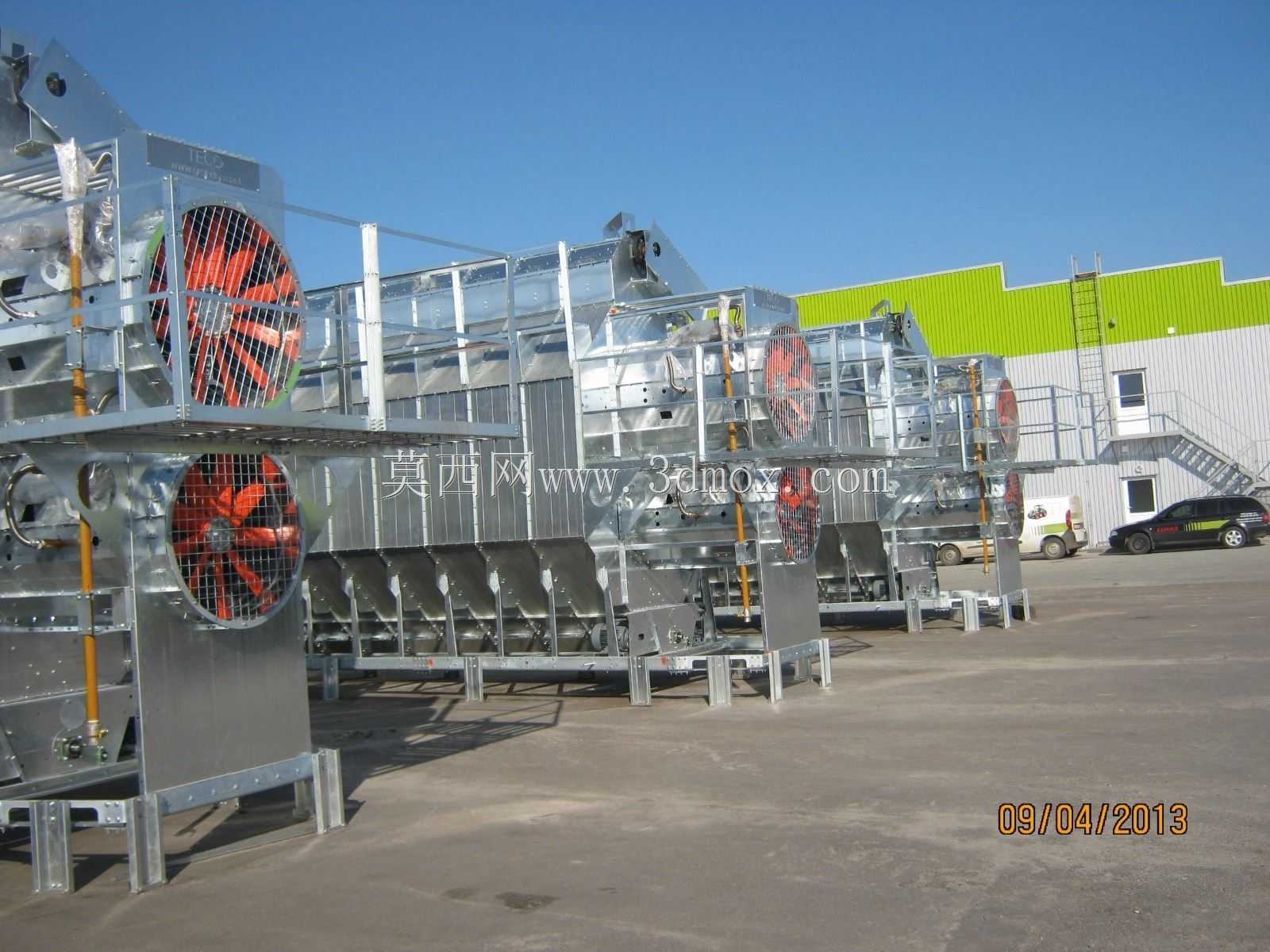

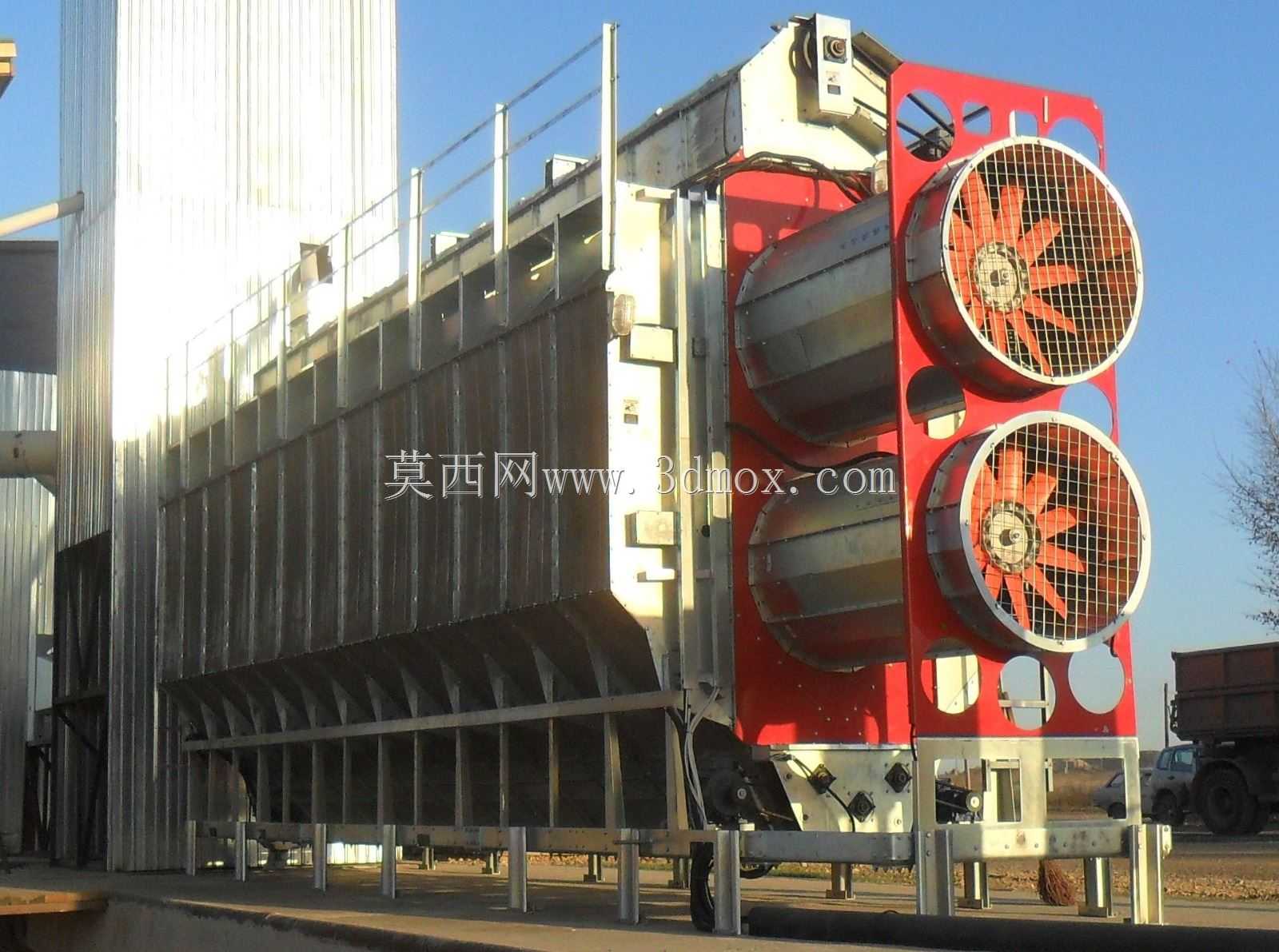

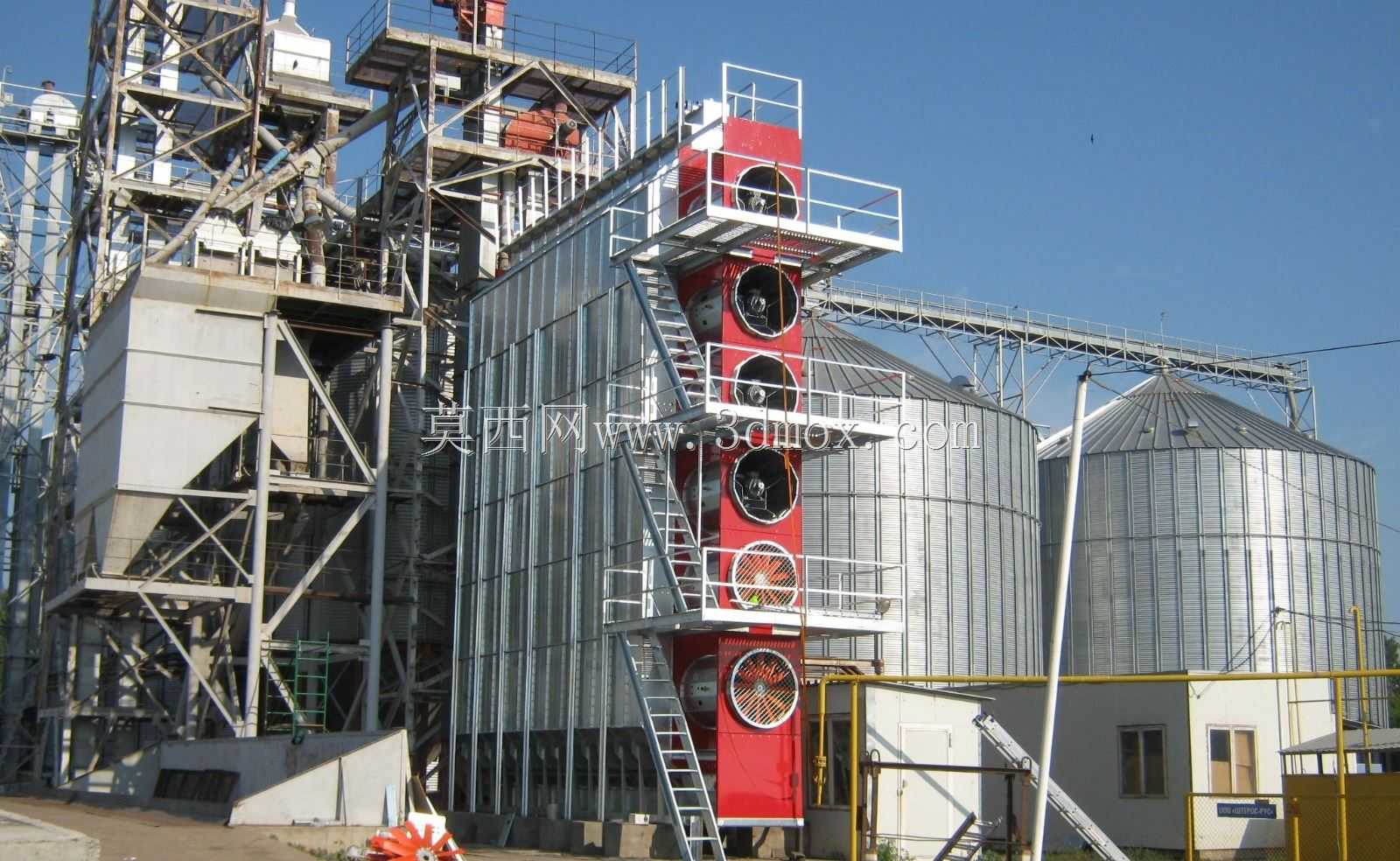

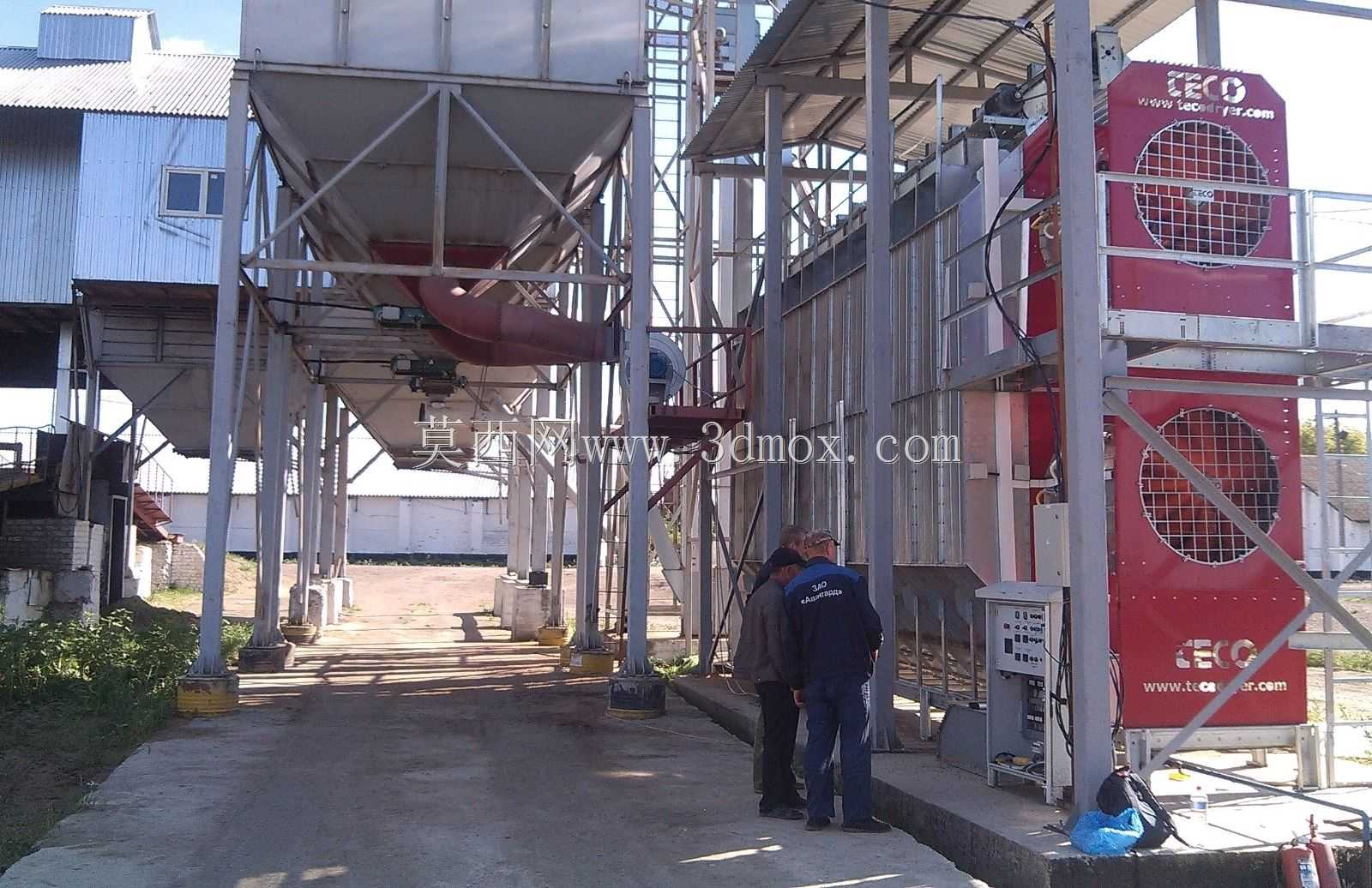

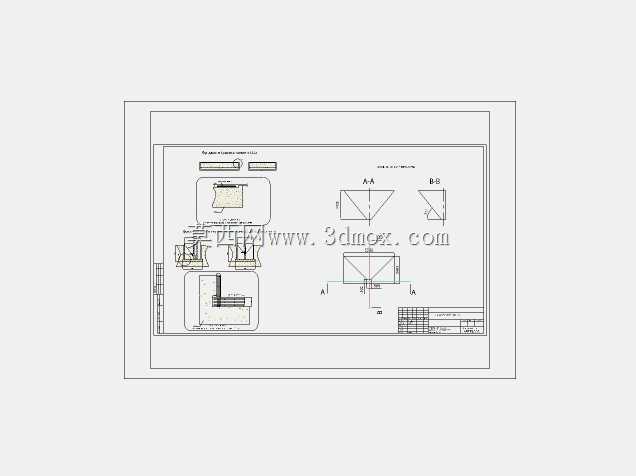

该设备为连续式多层热风烘干装置，主要应用于坚果、谷物类农产品的规模化干燥加工场景，适配核桃、鹰嘴豆、谷物等多种颗粒状农产品的批量烘干作业，可在农产品初加工生产线中承担核心干燥工序，衔接前端清洗、上料与后端分级、包装环节，满足中小型农产品加工厂的连续化生产需求。设备整体采用长条形立式多层结构设计，主体干燥舱段采用镀锌不锈钢板材焊接成型，外部配套独立电气控制柜，舱体侧面设置检修护栏与操作平台，方便日常运维与参数调整。设备核心功能为通过循环热风与物料的均匀接触，带走物料表面及内部的游离水分，将物料含水率降至安全存储标准范围内，避免物料在存储过程中发生霉变、生虫问题。设计过程中重点考量了物料堆积角特性，针对颗粒状物料受振动、输送移动时的自然堆积角度优化了层间导料板倾角，导料板倾角比对应物料的静止休止角大5°至15°，确保物料在逐层下落输送过程中不会发生卡滞、堆积堵料问题，同时保证物料在每层网带或导料板上的料层厚度均匀，避免局部过厚导致的烘干不均。设备进风端配置大流量轴流通风机组，热风在舱内采用穿流循环路径，可根据不同物料的烘干工艺要求调整风温、风速与物料停留时间，针对高含水率物料可延长停留时长，针对热敏性物料可降低风温采用大风量作业，适配多品类物料的烘干工艺需求。设备安装时需预留前端上料输送、后端出料输送的对接空间，侧面需预留至少一米的检修操作通道，控制柜与主体舱体的接线需做好防水隔热处理，避免舱体高温影响电气元件使用寿命，设备底部需做水平找平处理，确保内部输送导料结构的倾角精度，避免因安装倾斜导致物料偏流。整体结构采用模块化分段设计，可根据产能需求灵活增减干燥舱段长度，运输时可拆分分段进场，降低大尺寸设备的运输与进场安装难度，舱体外部的保温层可减少热量损耗，提升设备热效率，降低生产过程中的能耗成本。
