十二米跨径装配式桁架拱式桥结构设计

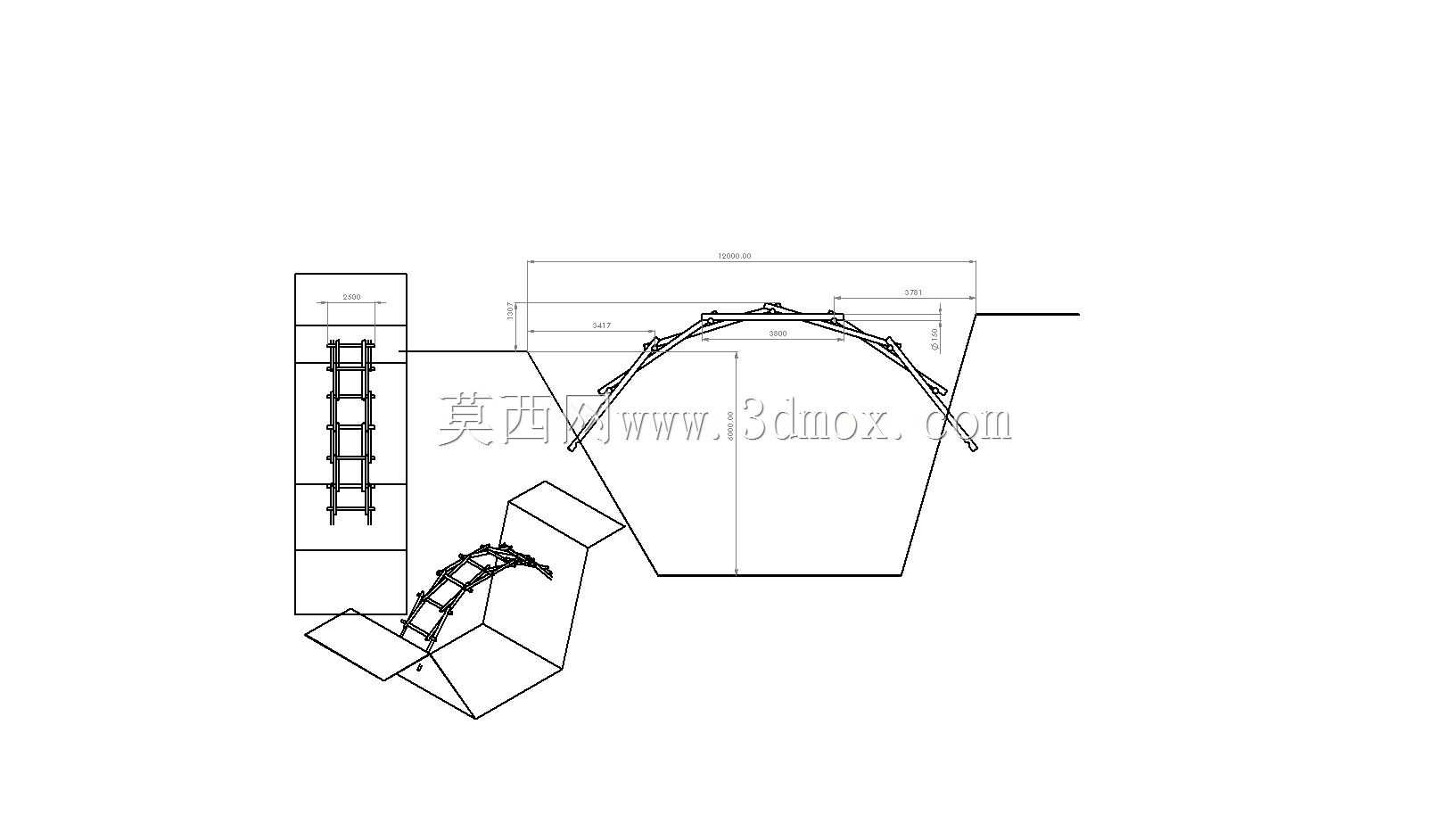

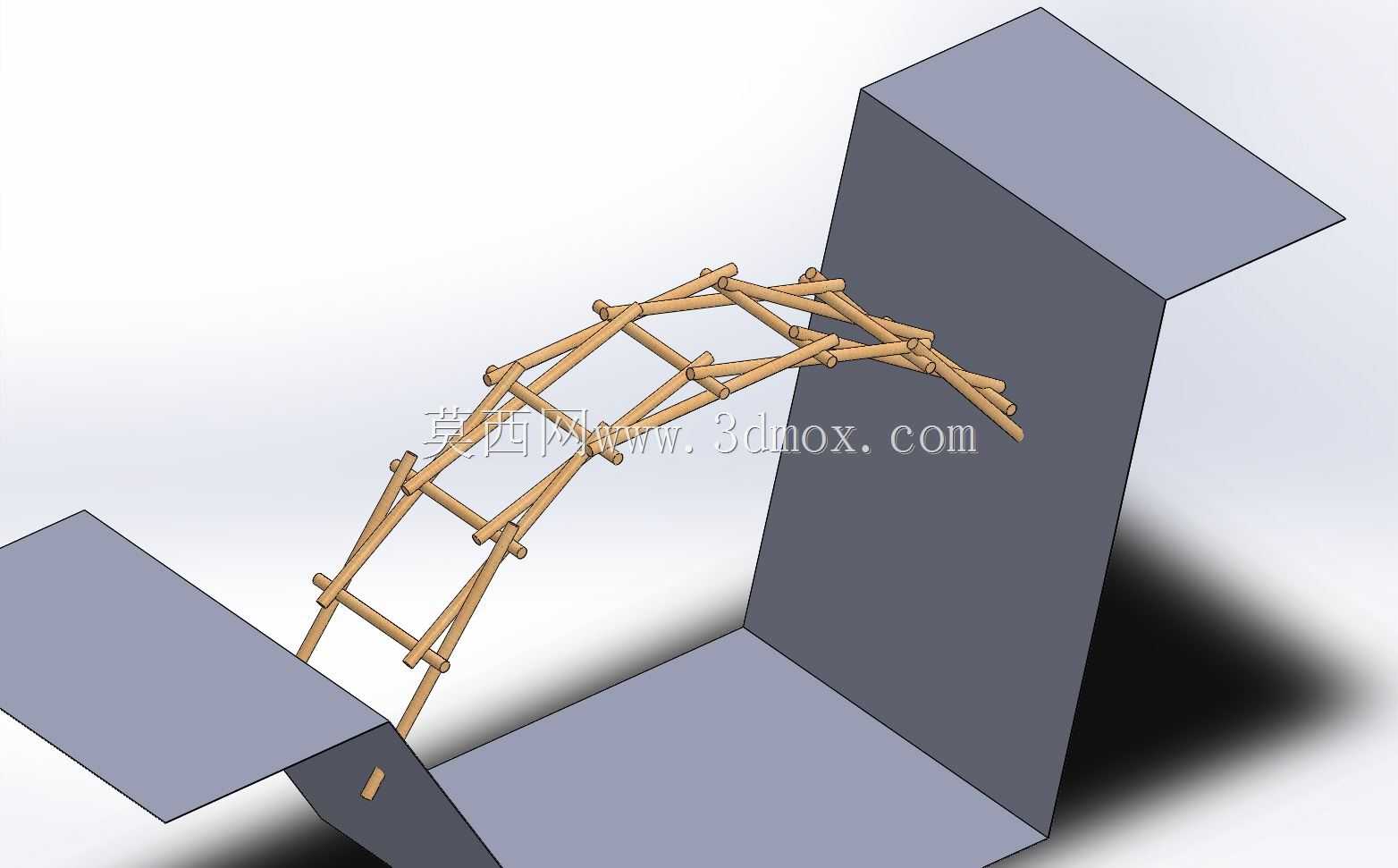

本次呈现的是十二米跨径的桁架拱式桥结构设计，这类结构常应用于景区人行步道、小型灌区跨渠通行、厂区内部跨沟壑临时或永久通行场景，也可作为施工场地跨临时沟槽的通行载体，兼顾通行功能与结构轻量化的优势，相比实体梁桥能大幅减少建材用量，降低现场施工的吊装难度。从实际用途来看，该桥体可满足人行及轻型非机动荷载的通行需求，拱式受力结构能将竖向荷载转化为拱肋的轴向压力，充分发挥材料的受压性能，搭配桁架式的梯道侧结构，在保证结构刚度的同时尽可能削减自重，减少下部支撑结构的荷载负担。在功能特性上，该结构采用拱架与梯道分体衔接的设计思路，拱肋部分为多段拼接的弧形桁架，每段杆件之间通过节点衔接传递内力，侧方梯道采用直段桁架搭配转折平台的布局，能够适配沟壑两侧存在高差的地形条件，无需额外大规模修整边坡即可完成桥体架设，拱脚位置直接嵌入两侧边坡的支撑基面，通过基面的反力平衡拱结构的水平推力，无需设置额外的大型抗推墩台，适配地形起伏较大、施工场地狭窄的作业环境。设计过程中首先确定十二米的净跨径边界，结合通行所需的净空要求划定拱轴线的弧度，保证拱下预留足够的过水或通行空间，拱肋的杆件排布按照内力分布规律调整密度，拱顶位置弯矩较小适当简化杆件排布，拱脚位置轴力与剪力集中则加密腹杆布置，提升节点位置的抗剪能力。侧方梯道的宽度按照单人通行带冗余的尺寸设定，梯步的倾角控制在人行舒适的角度区间，转折平台设置足够的停留空间，避免梯道过陡带来的通行安全隐患。安装边界方面，两侧拱脚的支撑基面需要保证足够的承载力，嵌入岩体或混凝土基座的深度满足抗滑移要求，梯道与拱架的衔接节点采用刚性连接，保证整体结构的协同受力，所有杆件的截面尺寸均按照最不利荷载组合下的内力值选定，避免局部失稳影响整体结构安全，桥体的整体外轮廓在满足跨径要求的前提下，尽可能压缩构件外伸尺寸，减少对周边原生地形的破坏，适配山地、灌区等生态敏感区域的建设需求。
