三角铰接式多连杆联动支撑构件

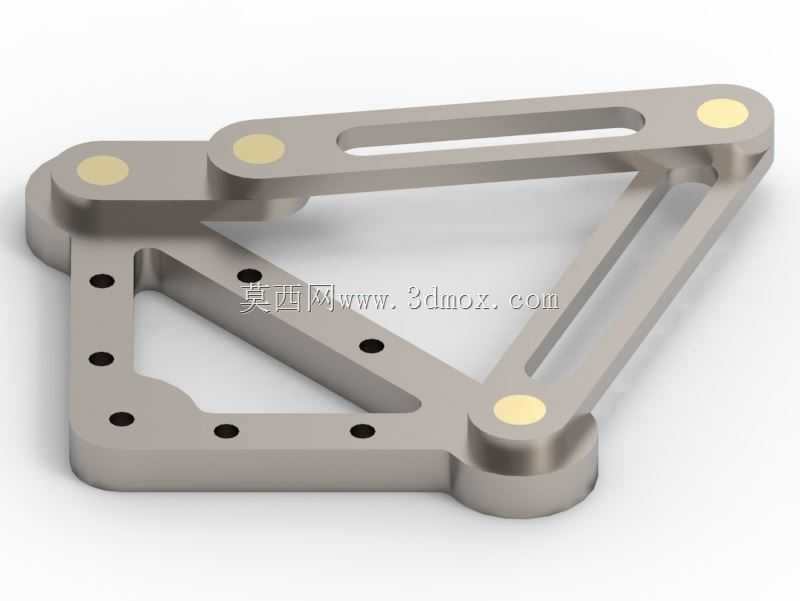

该三角铰接式多连杆联动支撑构件，是一类应用在需要往复摆动、角度自适应调整场景的核心传力与支撑部件，常见于轻工自动化生产线的工件定位工装、可调角度工装夹具的支撑臂、小型检测设备的角度调节支架、折叠式作业平台的联动支撑结构中，也可作为小型特种作业机械的辅助连杆组件使用，承担着传递摆动力矩、维持支撑角度、实现多关节同步联动的核心作用。从功能特性来看，该构件采用三组铰接副构成稳定的三角支撑布局，铰接点位镶嵌有耐磨衬垫结构，能够在频繁往复摆动的工况下降低铰接位置的磨损量，延长构件的整体使用寿命；主支撑臂上开设的长条形滑槽，可配合锁紧销实现支撑角度的无级调节，适配不同作业场景下的张开角度需求；底座构件上均匀排布的多组安装孔位，能够适配不同规格的安装基面，无需额外加工转接板即可完成固定安装，大幅降低现场装配的调整工作量。从设计思路来看，该构件摒弃了传统单臂支撑的受力结构，采用三角形稳定布局的多连杆设计，将支撑过程中产生的弯曲应力通过多根连杆分散传递，避免单一部件应力集中导致的变形失效；铰接位置的衬垫采用与基体不同的耐磨材质，既保证了连杆基体的结构强度，又降低了铰接转动位置的摩擦阻力，让摆动调节过程更加顺滑无卡滞；所有连杆的边缘均做了圆角过渡处理，避免装配与使用过程中尖锐边角造成的磕碰损伤，同时也能降低应力集中系数，提升构件的抗疲劳性能。从安装边界与尺寸适配来看，该构件的底座安装孔位按照标准安装间距排布，可直接固定在型材机架、钢板工作台等常见工业安装基面上；铰接点的转动范围覆盖0到60度的张开角度，完全覆盖常规可调支撑的角度需求；整体收拢后厚度较薄，可适配安装空间紧凑的工装设备内部，不会占用过多的设备内部空间；各连杆之间的运动间隙经过合理设计，摆动过程中无干涉、无死点，能够顺畅完成整个角度调节行程，在承受额定支撑载荷时不会出现晃动、窜动的问题，可长期维持稳定的支撑精度。
