荔波BMS电池管理控制板组件结构设计

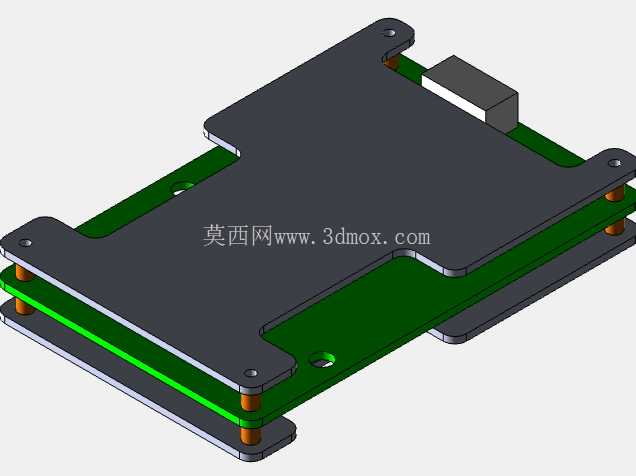

　　在储能系统、低速电动车、小型光伏储能终端的实际部署场景里，电池管理单元的结构可靠性直接决定整组电池的运行寿命与安全阈值，这套BMS控制板组件的结构设计，完全围绕板载电路防护、安装适配、绝缘隔离三个核心工程需求展开，没有冗余的装饰性结构，所有特征都服务于实际装配与运行工况。从结构组成来看，整套组件分为三层核心结构：最下层是FR-4材质的PCB主电路板，板上预留了采样接线端子、主控芯片、功率MOS管的贴装位置，所有板边都做了R2圆角处理，避免装配过程中板边毛刺划伤绝缘层或者操作人员手部；中间层是六角铜柱支撑结构，铜柱采用M3内螺纹规格，上下两端分别通过螺丝与上层盖板、下层PCB锁附，铜柱的高度经过精确核算，刚好预留出板上最高元件的安全间隙，不会出现盖板压接元件引脚导致短路的问题，同时铜柱的导电特性还能实现上下层结构的等电位连接，降低静电放电对板载芯片的损伤风险；最上层是黑色绝缘防护盖板，材质选用阻燃ABS，厚度2mm，盖板外形完全匹配PCB的轮廓走向，在对应板上接线端子的位置做了精准的避让缺口，不会遮挡接线操作空间，盖板四个角延伸出带安装孔的固定耳，安装孔内径3.2mm，适配M3规格的安装螺丝，固定耳的位置刚好和下层PCB的安装孔同轴，整套组件可以直接通过这四个固定孔锁附在电池包的内部安装梁上，不需要额外设计转接支架。

　　设计过程中首先考虑的是绝缘防护需求，盖板完全覆盖PCB上的高压走线区域，只预留必要的接线与散热缺口，避免电池包内部的导线碎屑、金属粉尘掉落在板上造成极间短路，同时盖板的阻燃等级达到V0级，即使板上元件出现局部过热，也不会引燃盖板造成火情扩散。其次是安装边界的适配，整套组件的总厚度控制在12mm以内，横向安装孔的中心距为110mm，纵向安装孔中心距为75mm，这个安装尺寸可以适配市面上多数12V-48V小型锂电池包的内部安装空间，不需要对现有电池包的结构做大幅修改就能直接替换原有控制板。在散热设计上，盖板没有完全封死PCB的上方空间，板上功率器件对应的位置预留了2mm的通风间隙，配合铜柱的导热作用，可以把功率器件工作时产生的热量快速传导到盖板与安装结构上，避免热量在板上局部积聚。

　　实际装配流程里，首先将板载元件完成焊接与测试，之后在PCB的四个安装孔位置锁附铜柱，再将防护盖板对齐铜柱位置锁附螺丝，整套组件的装配不需要特殊工装，普通十字螺丝刀就能完成全部操作，后期维护时只需要拆下上层盖板的四颗螺丝就能直接检测板上元件，不需要拆卸整个PCB的安装固定结构，大幅降低后期运维的拆装工作量。针对车载应用的振动工况，所有安装孔位置都做了应力释放设计，固定耳与盖板主体的连接位置做了R3圆角过渡，避免长期振动下固定耳出现应力断裂，铜柱与PCB、盖板的连接位置都增加了平垫，分散螺丝锁附的压力，避免长期振动下螺丝松动导致结构移位。另外在盖板的表面没有做多余的丝印或者凸起特征，平整的表面可以更好地贴合电池包内部的绝缘缓冲泡棉，进一步提升组件在振动工况下的固定稳定性，避免组件在电池包内部出现窜动磕碰其他元件。
