技能竞赛用数控铣削加工异形结构件

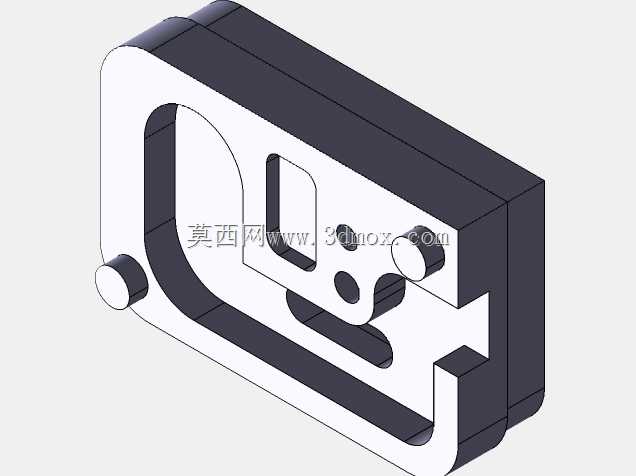

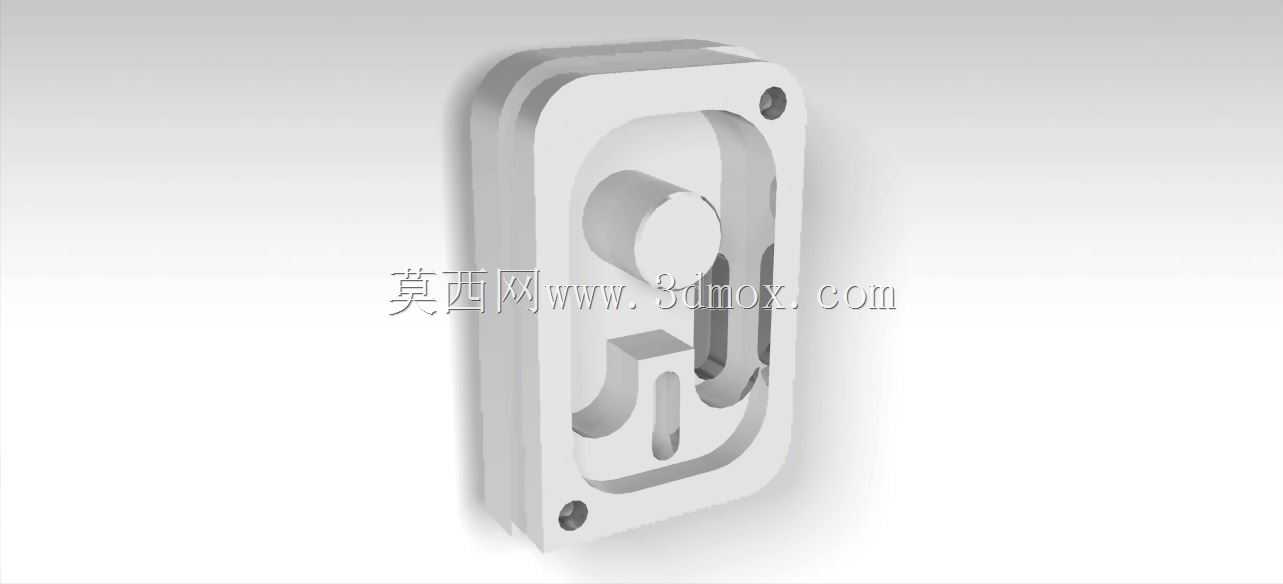

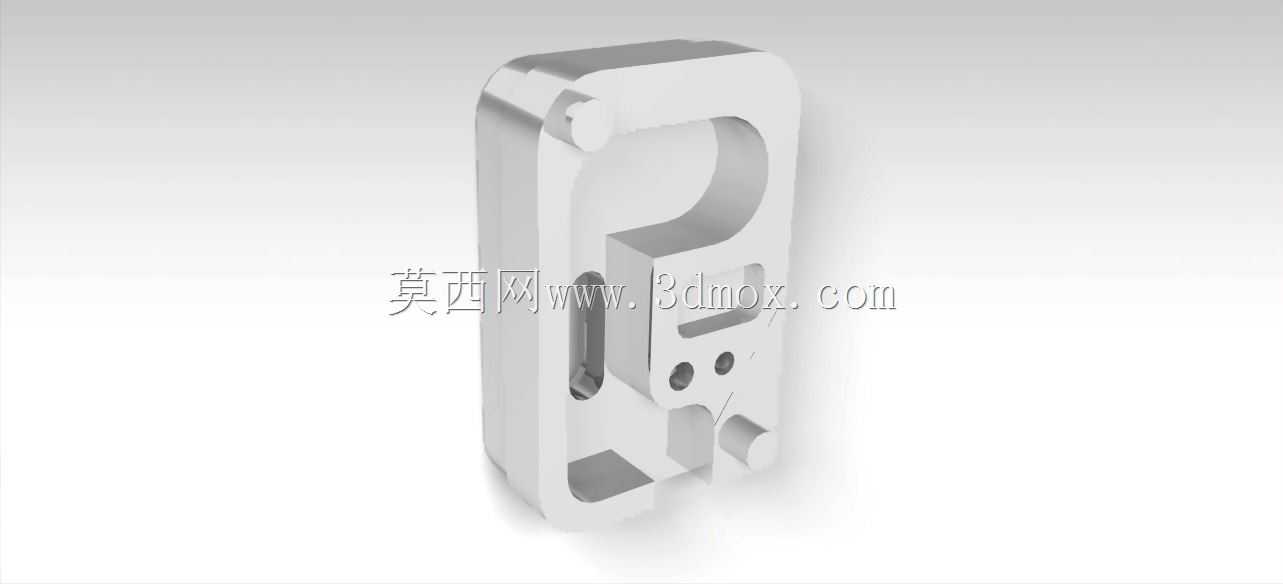

该异形结构件是面向数控铣削技能实操考核设计的典型加工工件，主要应用于数控加工技能等级评定、行业技能竞赛的实操考核场景，可全面检验操机人员对多工序铣削加工、复杂轮廓走刀、精度管控的综合能力，也可作为数控加工教学环节的实操训练载体，帮助学员掌握异形薄壁件、多特征复合件的加工工艺编排逻辑。从实际用途来看，该工件整合了数控铣削加工中常见的典型特征，能够覆盖平面铣削、型腔加工、圆弧轮廓铣削、孔系加工、薄壁结构加工等多项核心铣削技能点，考核过程中可通过各特征的尺寸精度、形位公差、表面粗糙度完成度，客观评判操作人员的工艺规划能力、刀具选用能力、设备参数调试能力与加工实操水平。从功能特性来看，工件整体为一体化铣削成型结构，无后续拼接装配环节，所有特征均通过数控铣削设备一次装夹或多次翻面装夹加工完成，结构上包含开放式圆弧通槽、矩形沉腔、阶梯定位面、小直径通孔、异形凸台、薄壁支撑结构等多种典型铣削加工特征，不同特征之间设置了明确的精度衔接要求，可有效考核操作人员对加工公差的把控能力，避免出现特征错位、壁厚不均、接刀痕明显等常见加工问题。在设计思路上，该工件充分结合数控铣削的加工特点，规避了超出常规三轴铣床加工范围的倒扣、深腔等特殊结构，同时通过特征的错落排布，设置了多处需要合理规划走刀路径的加工区域，既保证常规三轴数控铣床即可完成全部加工工序，又能通过特征组合区分不同水平操作人员的加工能力，避免考核题目过于简单失去选拔意义，也不会因结构过于超纲导致多数参赛者无法完成加工。从外形尺寸与安装边界来看，工件整体为立式长条形块状结构，长宽高比例适配常规数控铣床的平口钳装夹范围，装夹时可通过工件底部的基准平面完成定位，无需设计专用定制夹具，翻面加工时可借助已加工的平面与侧边作为定位基准，装夹过程不会与已加工特征产生干涉，各加工特征的排布预留了足够的刀具进刀、退刀空间，加工过程中刀具不会与夹具、工件非加工区域产生碰撞，薄壁结构的厚度设置兼顾了加工难度与结构刚性，不会因切削力过大导致工件变形报废，也能有效考核操作人员对切削参数的把控能力。
