技能竞赛用铣削加工磨具结构件

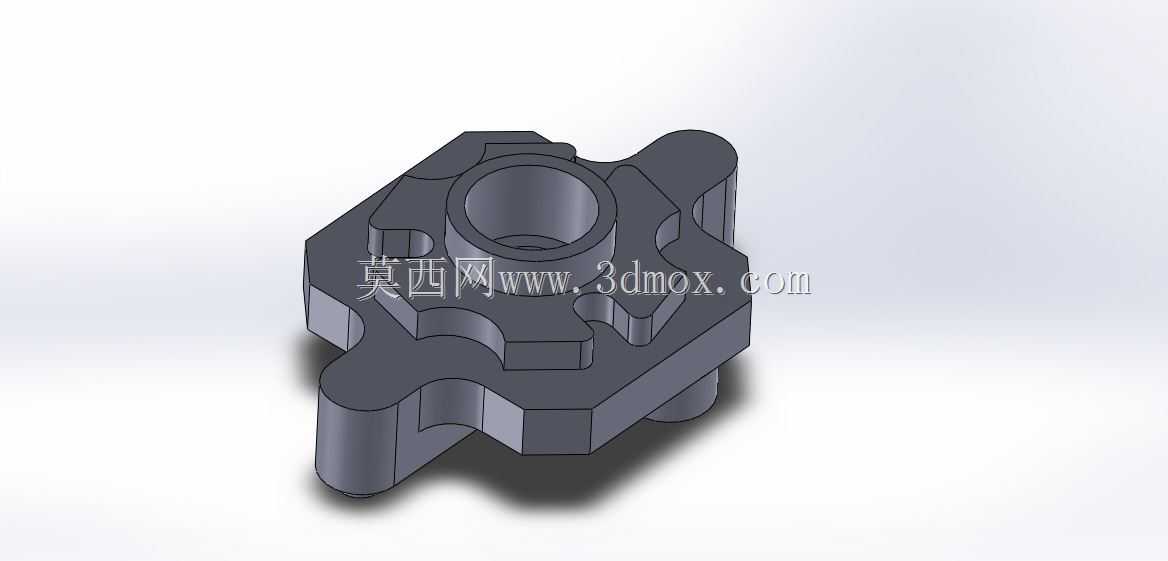

　　该结构件为铣削加工类工装配套磨具构件，主要应用于精密机加工领域的磨削工序定位、装夹配套场景，同时可作为数控铣削技能实操、技能竞赛的考核加工样件，用于验证操机人员对复杂轮廓铣削、多工位装夹、形位公差控制的实操能力。从结构设计来看，构件整体采用一体化实体结构设计，无拼接焊缝或装配拆分结构，所有特征均通过CNC铣削加工一次成型，避免了装配带来的累积误差，能够满足磨削作业中高频次装夹、反复受力的工况使用需求。构件主体设置有三处圆形定位凸台，凸台外径尺寸与配套磨具基座的定位孔采用H7/g6间隙配合设计，安装时可直接嵌入基座定位孔，无需额外调整即可保证构件与基座的同轴度误差控制在0.02mm以内，大幅缩短装夹找正的辅助时间。

　　主体轮廓采用不规则异形设计，一侧设置有内凹的让位槽结构，该结构主要用于避让磨削作业中砂轮的走刀路径，避免砂轮在进给过程中与构件本体发生碰撞，同时让位槽的侧壁设置有1°的拔模斜度，既方便加工过程中排屑，也能减少磨削碎屑在槽内的堆积，降低碎屑刮伤工件表面的概率。构件上分布有两处通孔安装位，孔位中心距严格匹配磨具基座的螺纹孔位置，安装时可通过内六角螺栓直接锁紧，螺栓沉头深度设计为螺栓头厚度加0.5mm，锁紧后螺栓头完全沉入沉孔内，不会突出构件表面，避免干涉磨削作业的工件装夹。

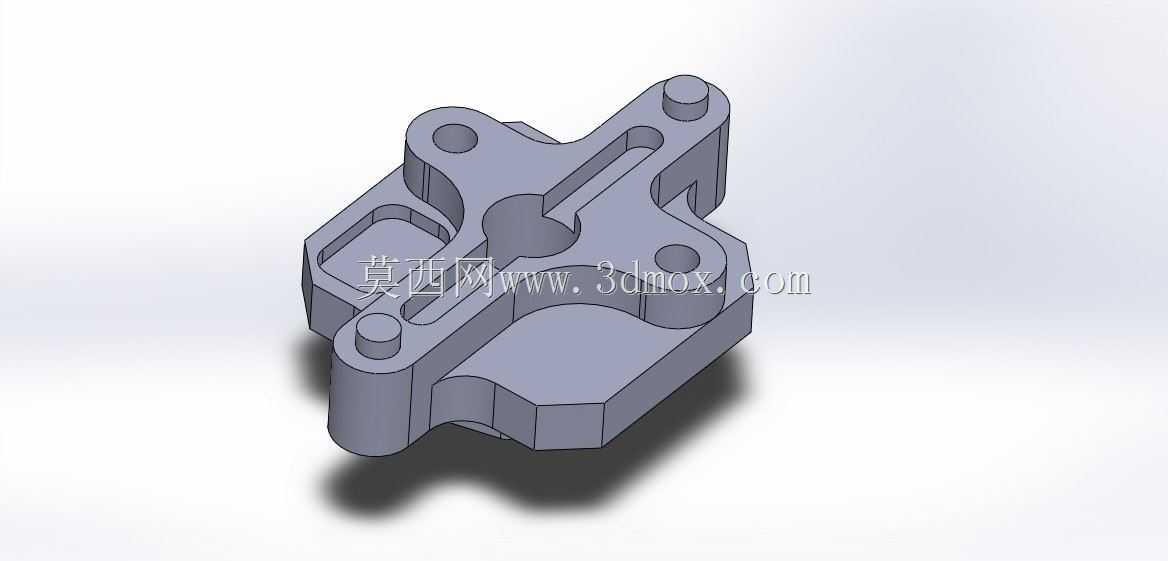

　　构件的上表面设置有一处异形通槽，通槽轮廓与待磨削加工的小型零件外轮廓完全匹配，可作为工件定位的仿形靠模使用，待加工零件嵌入通槽后，侧面与槽壁贴合，限制X、Y方向的移动自由度，配合上方的压紧结构即可完成工件的完全定位，重复定位精度可达0.01mm，能够满足批量零件磨削加工的一致性要求。从加工工艺角度来看，该构件的所有加工特征均采用三轴CNC铣床即可完成加工，无需五轴设备介入，原材料可选用45号钢或铝合金毛坯，毛坯尺寸预留单边1.5mm的加工余量，粗加工采用φ10mm立铣刀开粗，主轴转速2000r/min，进给速度1200mm/min，去除大部分余量后留0.3mm精加工余量；精加工采用φ6mm硬质合金立铣刀，主轴转速3500r/min，进给速度800mm/min，保证轮廓表面粗糙度达到Ra1.6μm，定位凸台的圆柱度控制在0.01mm以内。

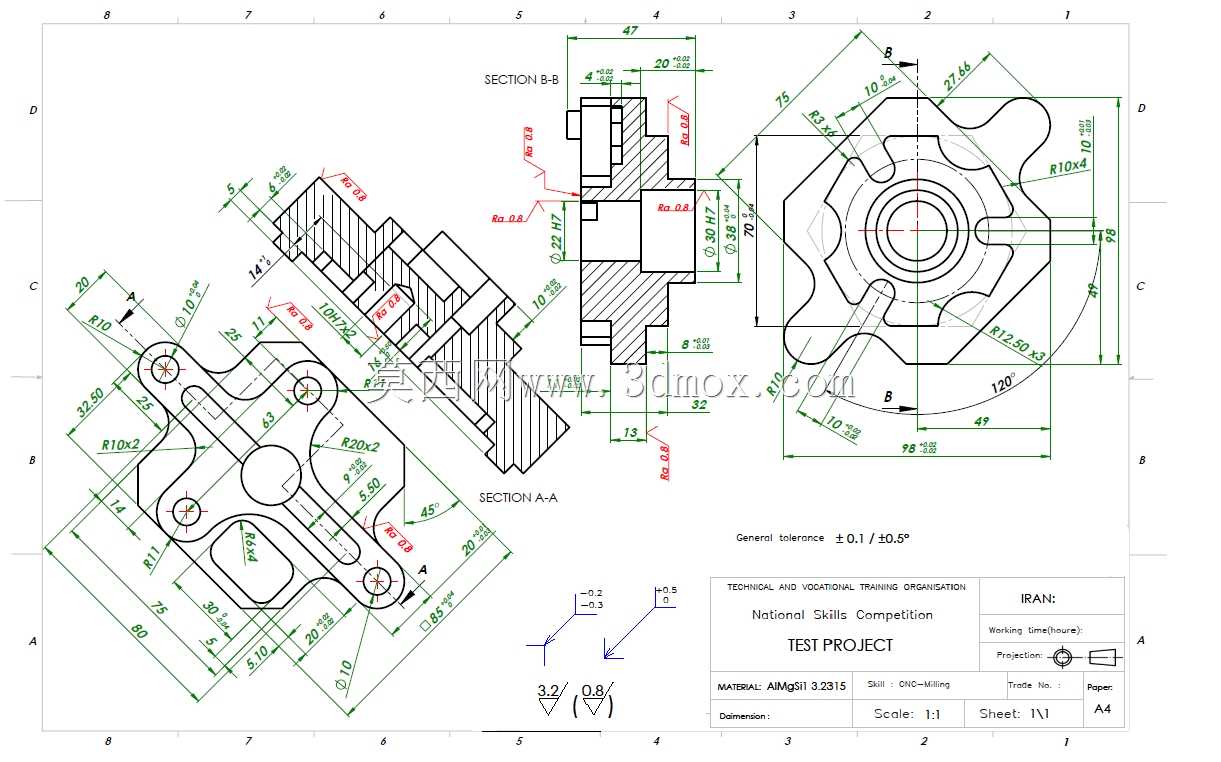

　　安装边界方面，构件整体最大外轮廓尺寸控制在100mm×80mm×40mm范围内，安装时所需的基座最小安装平面尺寸不小于120mm×100mm，螺栓锁紧扭矩控制在8-10N·m，避免扭矩过大导致构件变形。在实际技能考核场景中，该构件的加工考核点覆盖了平面铣削、凸台轮廓铣削、槽类加工、孔系加工、形位公差控制等多个数控铣削核心技能点，能够全面考察操机人员的工艺编排能力、刀具选择能力、参数设置能力以及尺寸精度控制能力，符合职业技能竞赛对实操样件的考核要求。在实际生产场景中，该类磨具构件可配套于平面磨床、外圆磨床的专用工装，用于小型异形零件的批量磨削加工，相比通用夹具，仿形定位的方式能够大幅提升装夹效率，同时保证加工精度的一致性，降低操作人员的劳动强度。
