技能竞赛用数控铣削加工异形机械构件

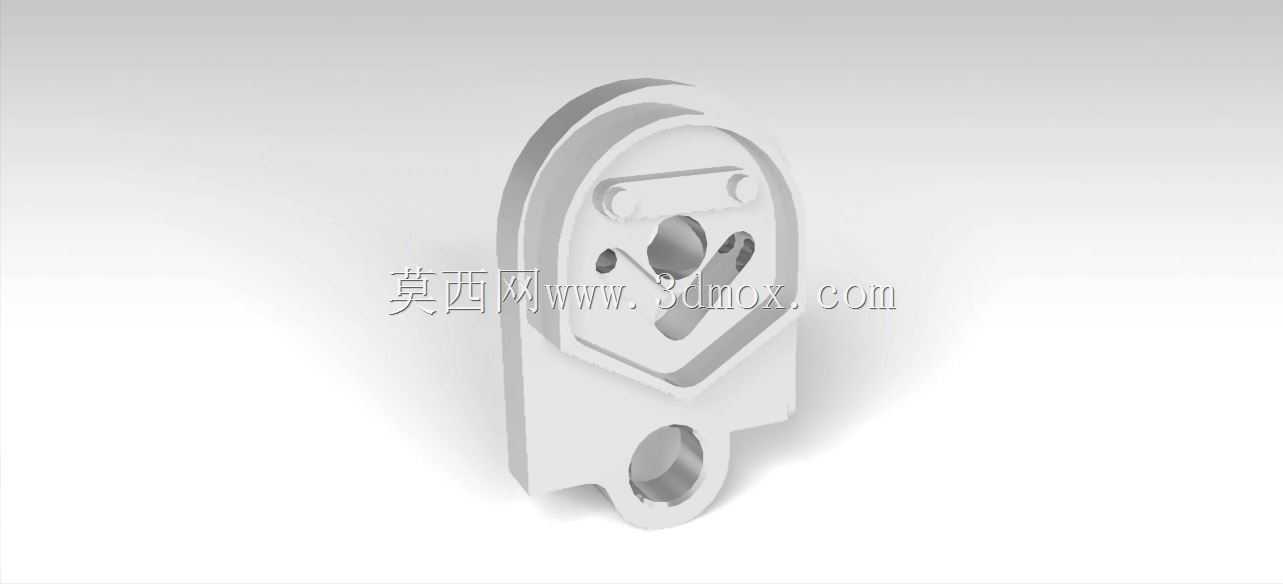

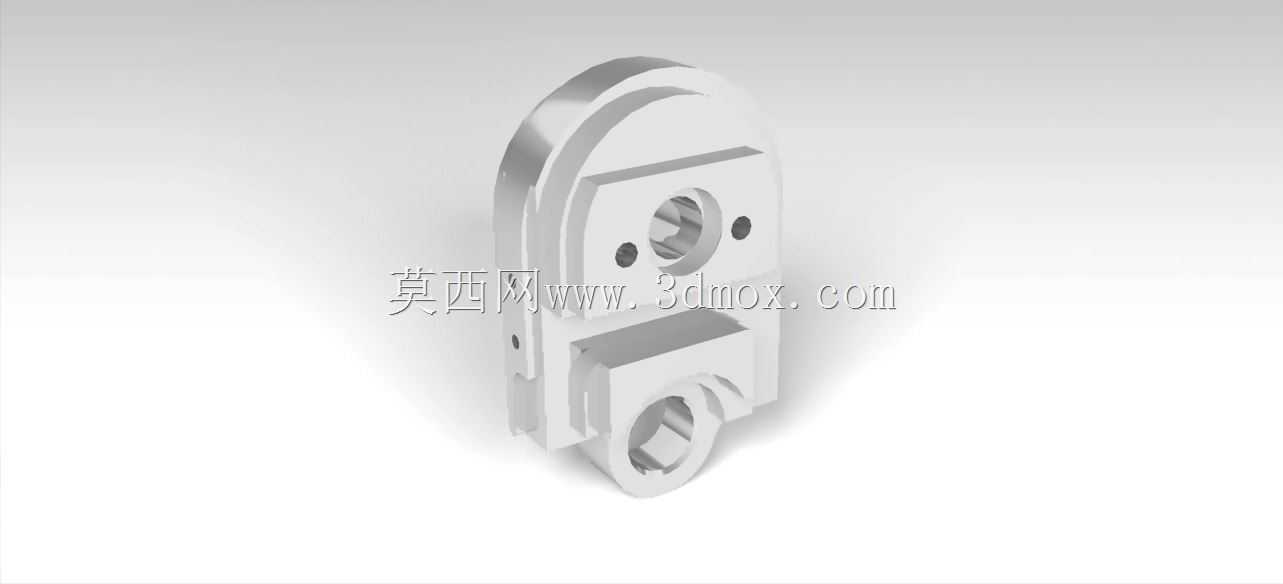

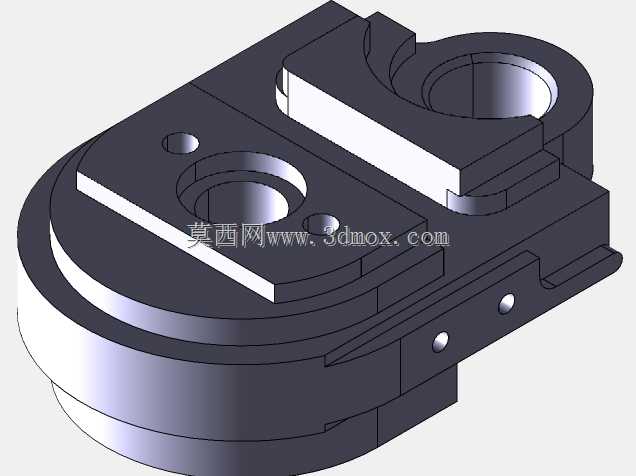

该异形机械构件是面向数控铣削加工场景设计的实操考核工件，主要应用于职业技能实操考核、数控加工工艺验证、铣削加工教学实训等场景，能够完整覆盖三轴数控铣床从毛坯开粗、半精加工到精加工的全流程加工工序，可有效检验操作人员对异形轮廓铣削、同轴孔系加工、台阶面铣削、薄壁结构加工的工艺把控能力。从实际用途来看，这类构件在技能考核场景中，可通过多特征复合的结构设计，全面考核操作人员对刀具路径规划、切削参数匹配、工件装夹定位、加工精度控制的综合能力，避免单一特征加工无法全面反映实操水平的问题；在教学实训场景中，可作为典型教学案例，帮助学习者掌握异形零件的加工工艺编制方法，理解不同铣削特征的加工难点与应对方案。从功能特性来看，该构件集成了圆弧异形外轮廓、两组不同孔径的同轴安装孔、多层台阶定位面、侧边定位销孔、薄壁凸台结构等多种典型铣削加工特征，各特征之间设置了严格的形位公差要求，包括两组孔系的同轴度、台阶面与孔轴线的垂直度、异形轮廓的面轮廓度等，能够充分体现数控铣削加工的精度控制要点。从设计思路来看，该构件在设计时充分考虑了数控铣削的加工可达性，所有加工特征均采用三轴铣床可实现的加工结构，无需特殊工装或多轴联动设备即可完成加工，同时通过特征的错落排布，设置了多处需要刀具避让的加工区域，能够考核操作人员对刀具长度补偿、半径补偿的合理运用，以及加工顺序的逻辑规划能力，避免出现加工干涉、过切等常见工艺问题。从外形尺寸与安装边界来看，该构件整体采用类耳板状异形结构，主体轮廓长度控制在常规平口钳装夹的适配范围内，厚度方向尺寸适配常规铣削加工的背吃刀量分层要求，无需特殊加长刀具即可完成全特征加工；两组同轴孔分别设置在构件上下两个独立的凸台结构上，孔的内径尺寸匹配常规铰刀、镗刀的加工规格，可实现IT7级精度的孔系加工；侧边的定位销孔采用小孔径设计，可用于加工完成后的工件精度检测定位，多层台阶面的高度差设置了不同的公差等级，能够区分粗加工与精加工的工序要求，薄壁结构的壁厚设置在铣削加工不易产生振纹的合理区间，既考核精加工的走刀参数控制，又避免因结构过薄导致加工报废率过高的问题，整体结构的加工工艺性良好，能够完整呈现数控铣削加工的全流程工艺要点。
