半导体激光器用安装固定连接插头

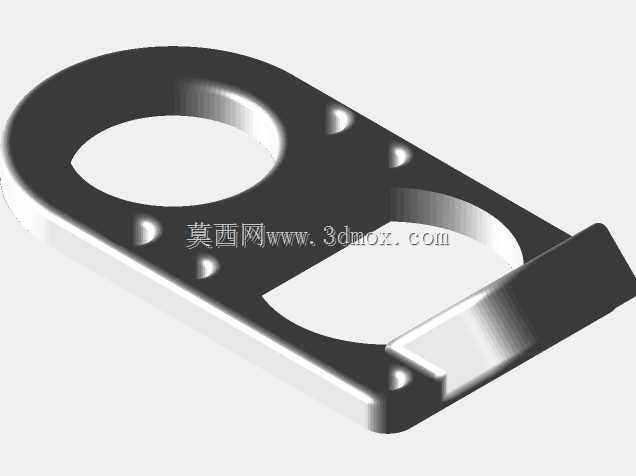

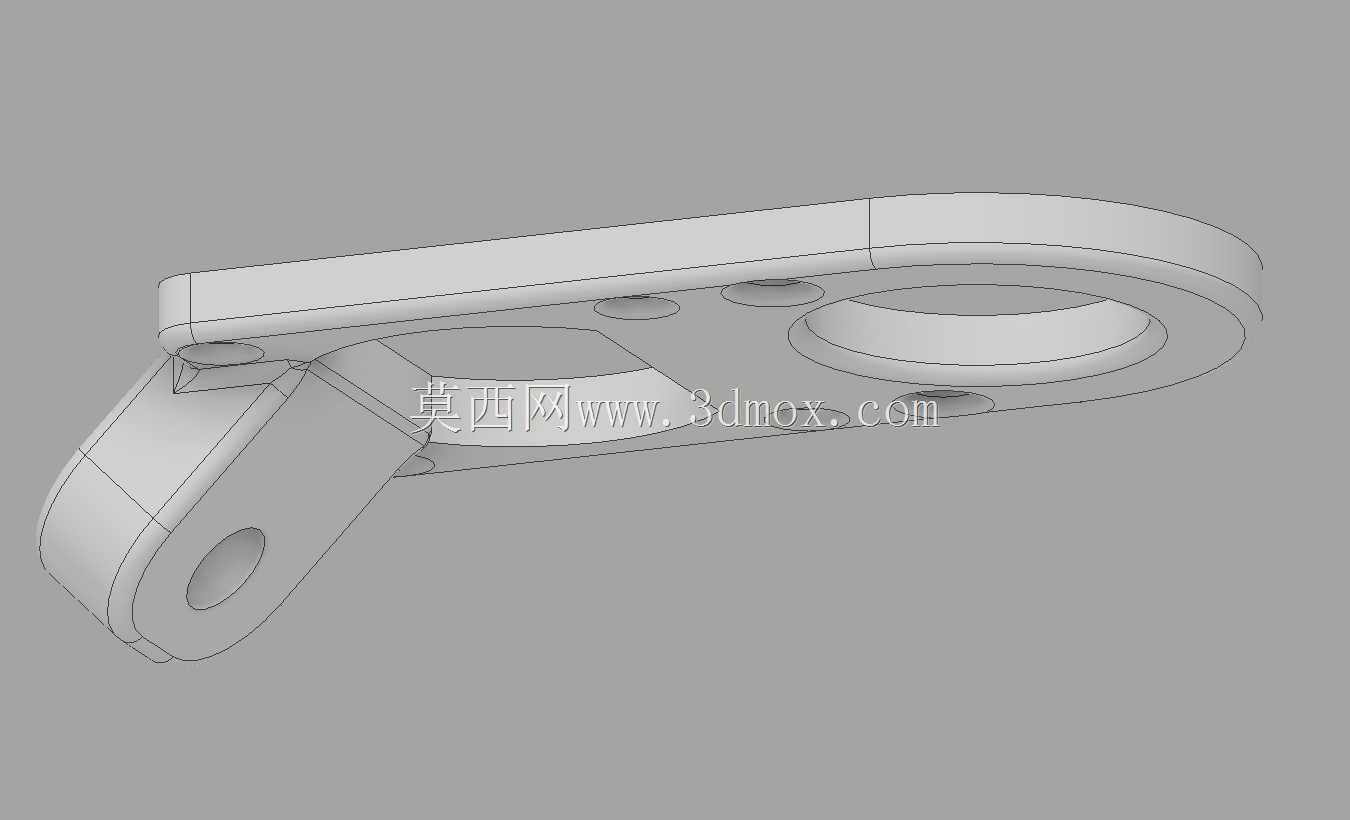

该款连接插头主要应用于半导体激光加工设备的光路与气路集成模块中，是喷嘴式半导体激光器的核心配套安装连接件，在激光打标、激光精密切割、激光微焊接以及3D打印激光烧结等精密加工场景中承担着激光器本体定位、辅助气路导通、光路校准基准的多重作用，能够在高频作业工况下保持激光器与设备主体的连接稳定性，避免加工过程中出现位置偏移、气路泄漏等影响加工精度的问题。从功能特性来看，该部件采用一体化板式结构设计，主体为扁平异形板状构型，一端设置大尺寸圆形镂空结构，用于嵌套激光器主体的圆柱段外壳，配合周边均匀分布的小型定位凹点，可实现激光器周向角度的精准限位，防止作业过程中激光器发生转动偏移；另一端设置矩形开口卡槽结构，用于卡接设备端的固定基座，侧边延伸的折边结构可实现快速插拔锁定，无需额外紧固件即可完成初步定位，大幅提升设备组装与后期维护的换件效率。在设计思路上，该部件充分考虑半导体激光器的散热与安装兼容性需求，整体采用薄壁高强度构型，在保证结构刚性的前提下尽可能压缩自身厚度，减少对激光器周边散热空间的占用；板面的镂空设计一方面用于避让激光器的接线与气路接头，另一方面可降低部件整体重量，减少高速位移工况下的惯性负载。从安装边界来看，该部件的整体外轮廓适配主流中小型喷嘴半导体激光器的安装尺寸，大圆形镂空的内径匹配常见20mm直径的激光器外壳，矩形卡槽的宽度与设备端安装基座的导轨尺寸完全契合，部件整体厚度控制在5mm以内，安装后不会额外增加激光头的整体外伸长度，可适配多数精密加工设备的Z轴安装空间，周边的定位凹点间距符合行业通用安装孔位标准，无需对现有设备进行二次改造即可直接替换安装，能够有效降低设备的运维配件成本。
