标准18650圆柱锂离子电芯结构设计

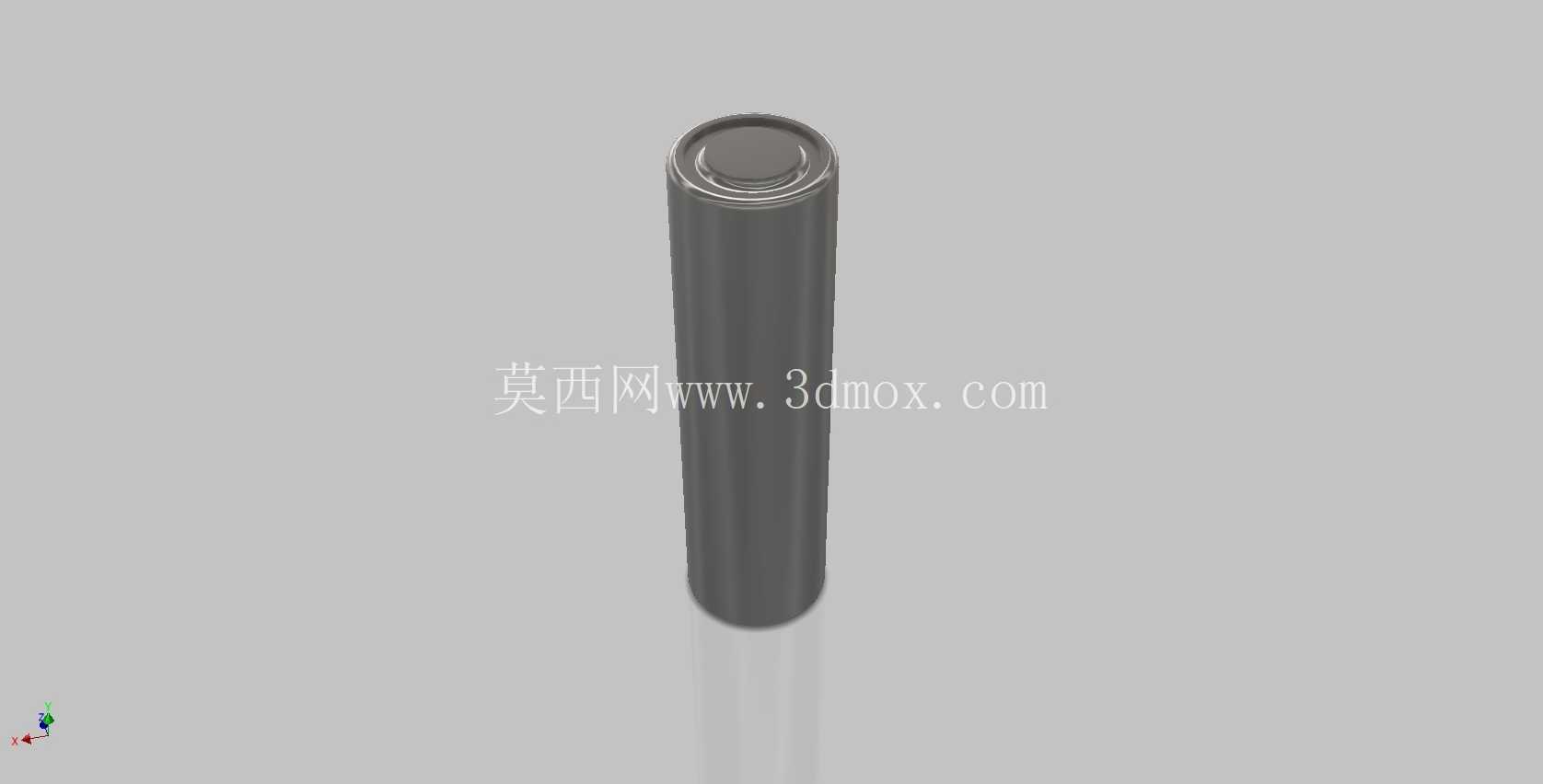

　　在便携式消费电子、小型储能模组、电动工具动力包、后备电源模块的结构设计环节，18650规格圆柱电芯是应用覆盖度极高的标准供电单元，这款三维结构完整还原了量产18650电芯的全尺寸外形与装配边界，能直接用于电池包排布、固定结构设计、干涉校验等工程场景，省去设计人员反复测量实物尺寸、核对安装公差的重复工作。从实际工程应用来看，18650电芯的标准化程度极高，全球范围内的量产电芯都遵循统一的外形尺寸规范，这款模型严格按照量产电芯的实际尺寸构建，整体为圆柱形结构，主体外壳采用镀镍钢壳材质，表面做哑光金属质感处理，还原了量产电芯外壳的防滑、防氧化表层特性；顶部为正极盖帽结构，包含泄压阀、绝缘密封圈、正极接触端面的完整细节，盖帽与壳体之间的绝缘环尺寸完全匹配量产件的装配公差，底部为负极平底结构，平面度控制在量产电芯的实际公差范围内，能够适配绝大多数弹簧顶针、镍片焊接、弹片接触等不同的连接方式。

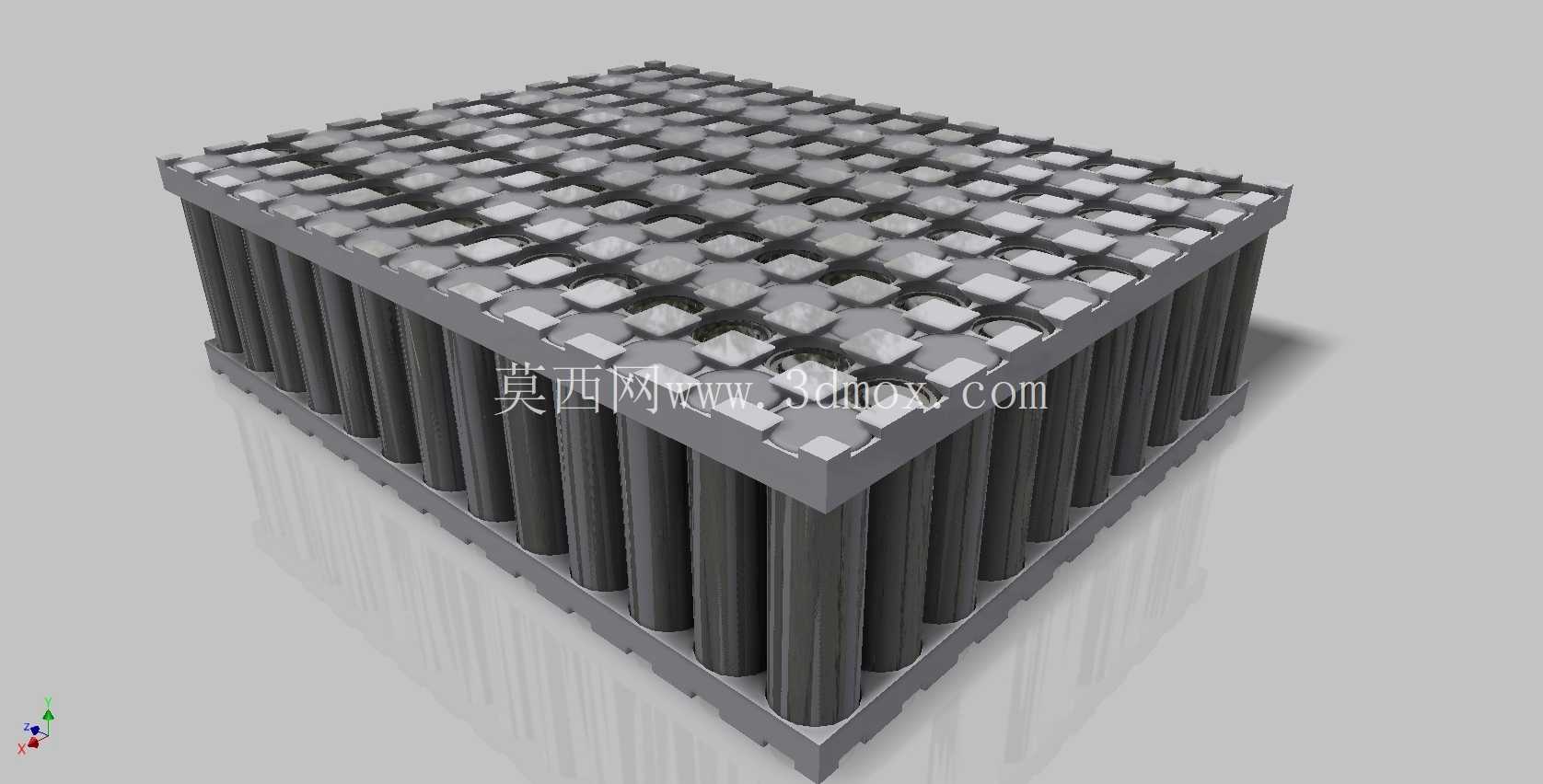

　　做电池包结构设计时，很多新手容易忽略电芯的实际外形公差，比如壳体的轻微拔模斜度、正极盖帽的突出高度、底部负极的圆角过渡，这些细节如果在建模阶段没有准确还原，后续做固定支架设计、镍片排布、绝缘片裁切时很容易出现装配干涉，要么是支架卡槽卡不紧电芯，要么是镍片焊接后与相邻电芯的绝缘距离不够，留下短路隐患。这款模型把这些容易被忽略的细节都做了还原：壳体侧壁的拔模斜度控制在量产电芯的常规范围内，正极盖帽突出壳体端面的高度与实际量产件一致，底部负极的圆角半径也符合行业通用规范，设计人员直接调用这个模型做排布时，不需要再额外给这些细节留冗余公差，能有效提升设计效率，减少打样阶段的修改次数。从功能特性来看，18650电芯作为独立的供电单体，既可以单颗使用在小型手电筒、移动电源单电芯方案里，也可以通过串并联组合成不同电压、容量的电池组，应用在笔记本电脑电池包、电动工具动力包、家用储能模组、电动车备用电源等场景。在做串并联结构设计时，电芯之间的安全间隙是核心设计要点，这款模型的外轮廓尺寸精度足够支撑间隙校验：相邻电芯之间如果采用支架固定，模型可以直接配合支架卡槽做干涉检查，确认绝缘层的厚度是否满足安规要求；如果采用无支架的侧面贴装方案，也能通过模型准确计算电芯之间的绝缘距离，避免因为尺寸偏差导致的绝缘不足问题。

　　另外，在做设备内部的电池仓设计时，这款模型也能直接用于空间校验：比如手持电动工具的手柄内部电池仓，需要准确匹配多颗串并联电芯的排布空间，还要预留出保护板、导线、绝缘层的安装位置，调用这个模型做装配模拟时，可以直观看到电芯与仓壁、按键结构、电机组件之间的间隙，提前规避空间不足的问题，避免开模后才发现电池装不进去的低级错误。很多设计人员在做电池相关结构时，习惯简化电芯模型，只画一个简单的圆柱体，忽略顶部盖帽、底部圆角、壳体斜度这些细节，最后打样时经常出现盖帽顶住仓盖、底部圆角与支撑筋干涉、壳体直径偏差导致装不进支架等问题，反复修改图纸既耽误项目进度，也增加了打样成本。

　　这款完整还原细节的18650电芯模型，能帮助设计人员在建模阶段就把这些潜在的装配问题排查掉，尤其是做批量电池包设计时，单颗电芯的尺寸偏差经过多颗排布后会被放大，比如每颗电芯直径偏差0.1mm，10颗并排排布就会产生1mm的累计误差，足够导致整个电池包装不下外壳，使用精准的电芯模型做排布，能有效控制累计公差，提升设计的可靠性。在做热管理相关设计时，这个模型也能提供准确的外形参考：比如电池包内部的散热片、导热硅胶垫的尺寸，需要完全贴合电芯的侧壁曲面，模型的圆柱曲面精度足够支撑导热结构的设计，确保导热介质与电芯外壳充分接触，提升散热效率，避免电芯工作时热量堆积导致的性能衰减、安全隐患等问题。
