嵌入式轴流风机防护安装外壳结构设计

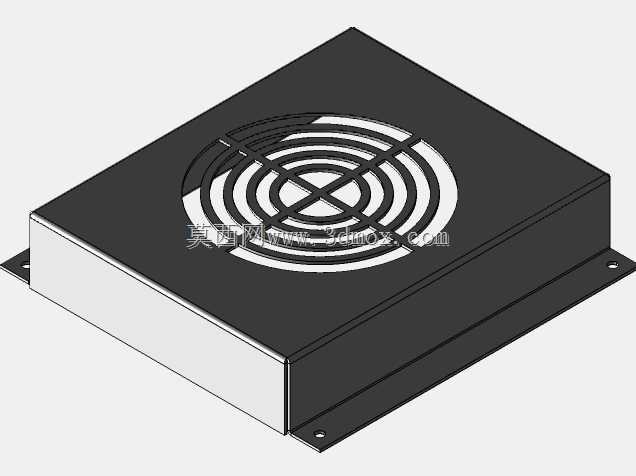

这款嵌入式轴流风机防护安装外壳，是工业电控设备、小型工控机柜、桌面式电子仪器散热系统中的核心配套结构件，主要承担风机承载、异物防护、安装定位、气流导向的多重作用，在各类需要主动风冷散热的紧凑空间设备中应用广泛，能够适配多数标准尺寸的小型轴流散热风机，解决紧凑安装场景下风机外露易磕碰、异物易进入风路、安装对位难度高的实际问题。从实际使用场景来看，这类外壳常被用在小型PLC控制箱、桌面式检测仪器、嵌入式工业计算终端、小型激光驱动电源等设备的侧壁或内部安装位，既可以作为风机的外置防护端盖安装在机柜外侧，也可以作为风机的内置承载托架固定在设备腔体内部，适配厚度在25mm至40mm区间的常规小型轴流风机，外壳主体采用薄钣金弯折成型的盒式结构，整体为方正扁平造型，底部延伸出的四个带安装孔的固定耳，能够直接通过螺丝固定在设备预设的安装平面上，安装耳的开孔位置匹配行业通用的风机安装孔距，不需要额外定制转接件即可完成装配，有效降低现场安装的对位难度。外壳顶面的通风区域采用同心圆加径向筋条的防护网结构，这种结构设计既能够保证足够的通风通流面积，避免网罩结构遮挡风路造成风阻提升、散热效率下降的问题，又能够形成可靠的物理防护屏障，阻挡直径超过5mm的异物、线缆端头、操作工具意外接触高速转动的风机扇叶，消除设备运维过程中的机械安全隐患，筋条的排布经过优化，同心圆筋条从中心向外等距排布，配合十字交叉的径向加强筋，在薄板材的基础上大幅提升了顶面的结构强度，即使受到轻微的外力按压也不会出现凹陷变形，避免变形后触碰扇叶造成风机卡滞损坏。外壳的侧边采用全包覆的弯折围边结构，围边高度与适配风机的厚度相匹配，能够将风机完全容纳在壳体内部，围边的折边处做了圆角过渡处理，既能够提升钣金结构的整体刚性，减少加工和使用过程中的边缘划手问题，也能够在壳体与设备安装面贴合时形成更规整的贴合边界，减少风路从侧边缝隙泄漏的情况，让风机带动的气流能够集中沿轴向穿过防护网，提升风冷散热的气流利用效率。在设计思路上，这款外壳优先考虑了紧凑安装场景下的空间适配性，整体外轮廓尺寸控制在比适配风机外轮廓单边大5mm的范围内，不会占用过多的设备内部或外部安装空间，固定耳采用向外延伸的平板结构，安装孔位低于壳体主体的底面，安装后壳体主体能够嵌入设备预设的开孔内，仅保留防护网面与外表面齐平，兼顾了安装的稳固性和外观的整洁度。壳体的表面采用哑光磨砂的表面处理，能够适配多数工业设备的外观质感，不会在长期使用过程中轻易留下划痕或指纹印，防护网的筋条宽度经过反复调整，在保证结构强度的前提下尽可能缩小筋条宽度，最大化通风区域的有效过风面积，经过实际风阻测试，这种网罩结构的风阻比同尺寸的密集方格网罩低18%左右，能够在相同风机转速下带来更高的有效通风量，提升散热系统的整体效率。同时壳体的围边内侧预留了少量的装配间隙，能够兼容不同厂商生产的同尺寸风机的尺寸公差，避免因为风机尺寸的微小偏差导致装配卡滞，安装时只需要将风机从壳体开口侧放入，通过侧边的点胶或者卡扣固定即可完成风机与壳体的组合，再通过固定耳的安装孔将整个组件固定在设备上，整个装配过程不需要复杂的工装，适合批量生产装配的场景。
