手动式薄板冲孔加工工装结构设计

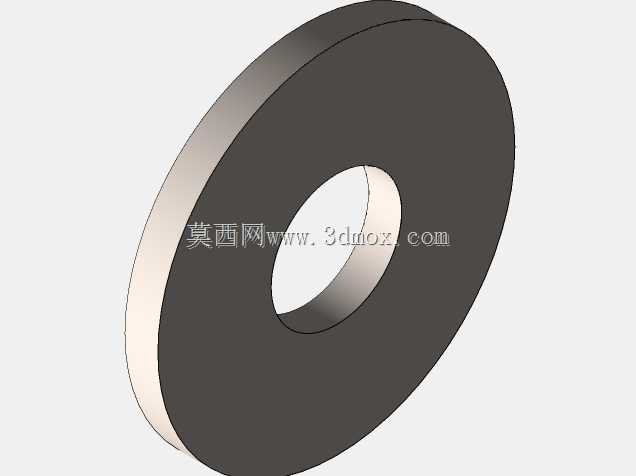

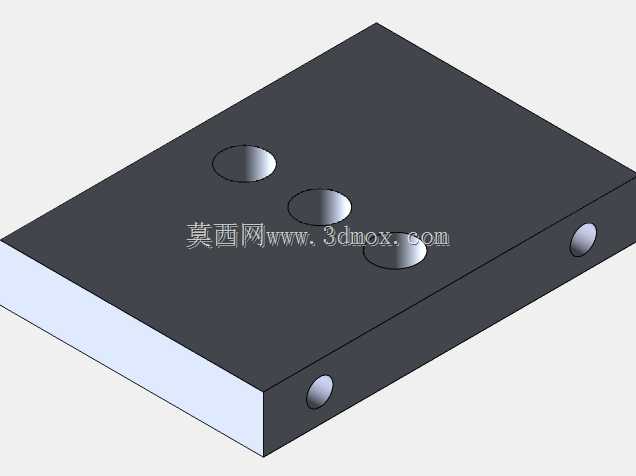

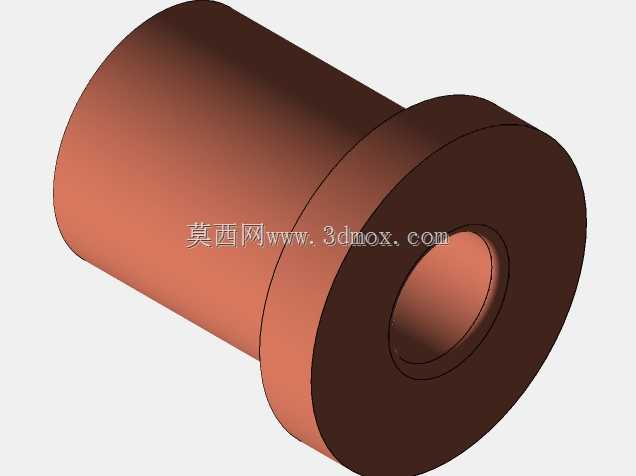

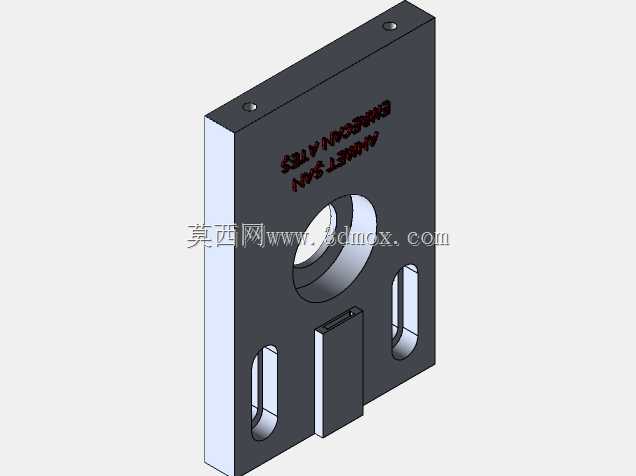

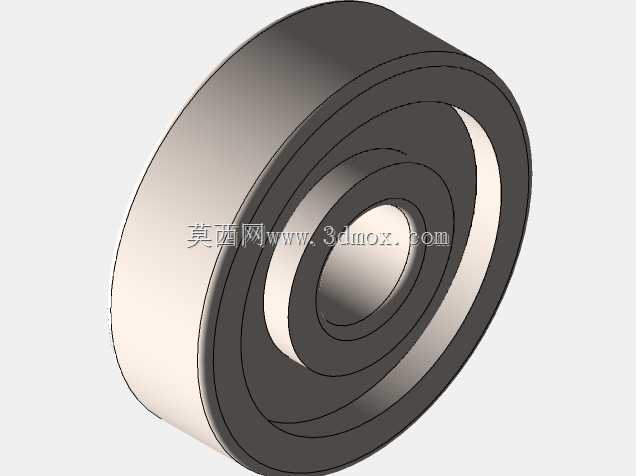

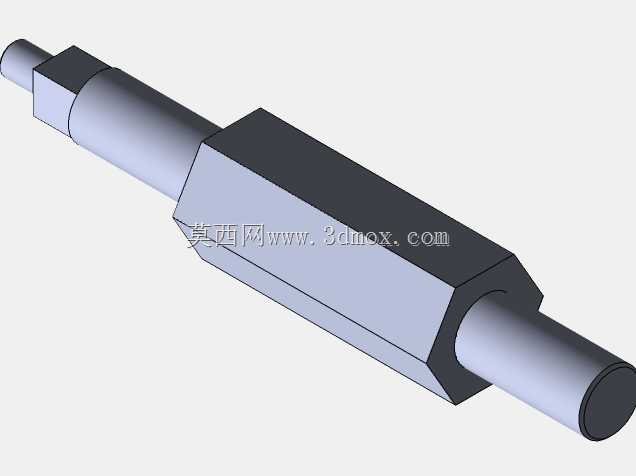

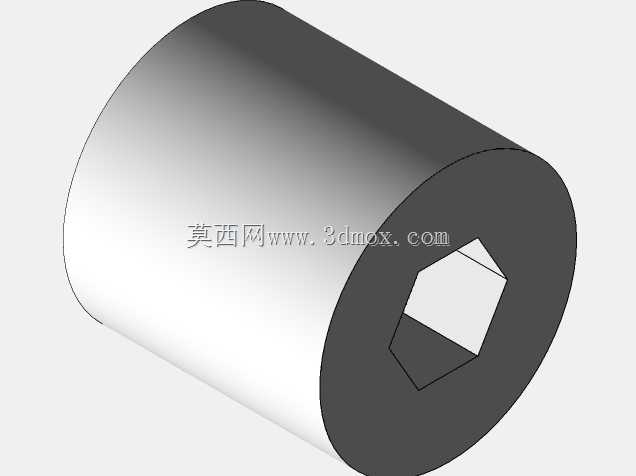

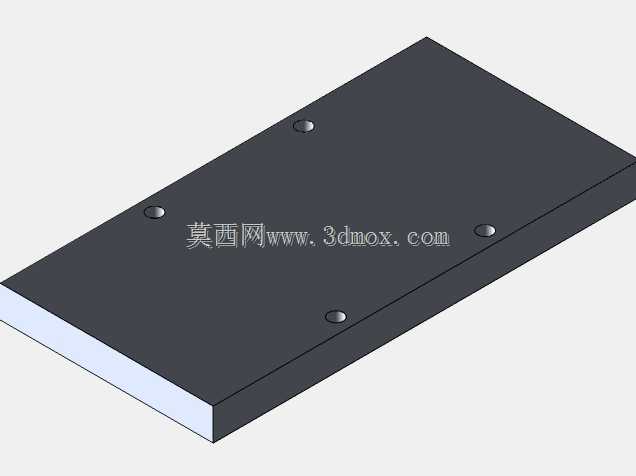

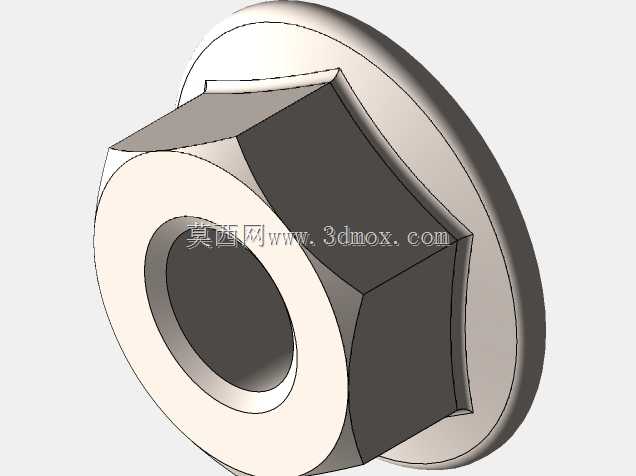

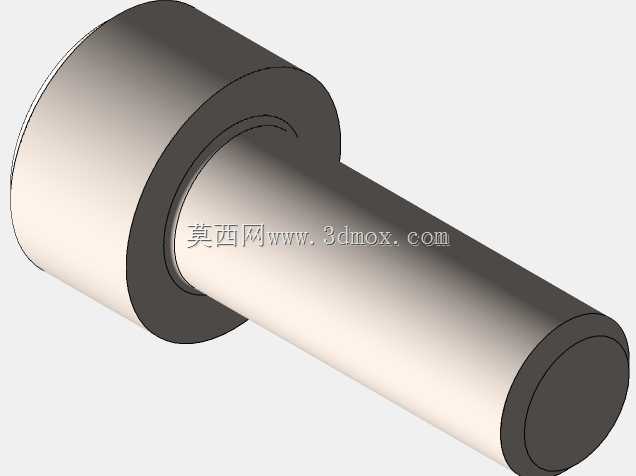

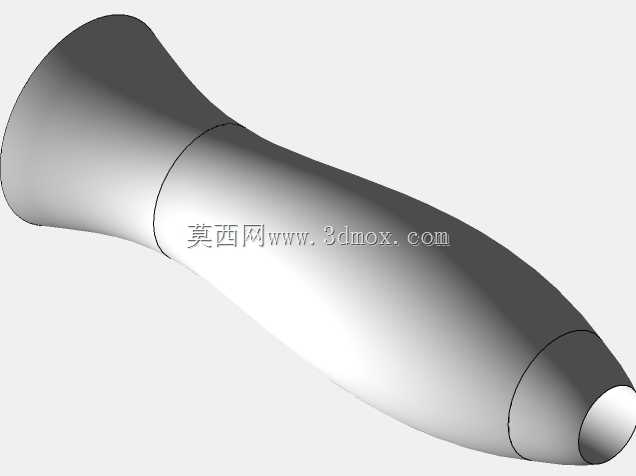

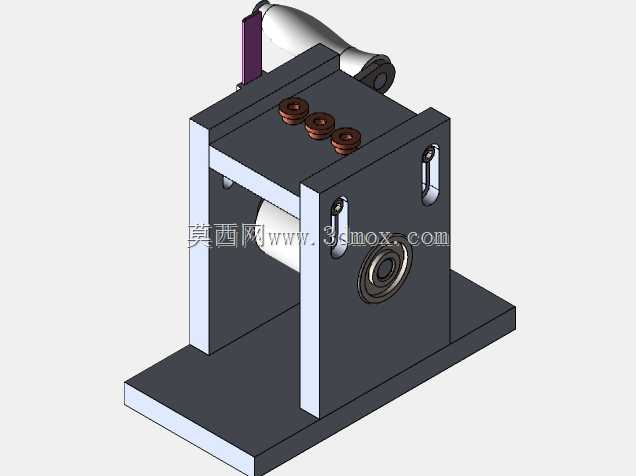

该冲孔工装主要面向小型五金加工场景、电子元器件小批量生产场景以及五金维修作业场景使用，可针对厚度在1mm以内的薄金属板材、薄绝缘板材完成指定孔径的冲孔加工作业，无需外接动力源，依靠手动操作即可完成冲压动作，适合小批量试制、零散维修冲孔作业使用，能够替代大型冲压设备完成小型工件的冲孔加工，降低小型加工场景的设备投入成本。该工装的核心功能是通过手动驱动的杠杆施压结构，带动上模头向下完成直线冲压动作，配合下方固定的下模刀口，在放置于工位的板材上冲出规整的通孔，设备自带操作手柄，通过偏心轮结构将手柄的摆动力转化为上模的竖直下压力，施压过程平稳，冲裁力度均匀，能够有效避免薄板材冲孔过程中出现的孔边毛刺、板材变形问题。工装顶部设置有三个调节螺栓，可用于调整上模架的初始间隙与平行度，保证上模与下模的同轴度精度，避免冲孔过程中出现啃模、孔位偏斜的问题；模架两侧设置有竖直导向槽，为上模架的上下运动提供精准导向，消除冲压过程中的横向偏移量，保证冲孔位置的精度。工装整体采用框架式立式结构，底部为整块平板式安装底座，底座上预留有安装固定孔位，可通过螺栓将整个工装固定在工作台面上，避免冲压作业过程中工装出现移位晃动；整体安装边界尺寸紧凑，横向宽度不超过300mm，纵向深度不超过250mm，整体高度不超过350mm，占用工作台面空间小，适合在小型加工工位、维修工位上布置安装。设计过程中优先考虑了手动操作的省力特性，通过偏心轴的力臂优化，将手柄操作力控制在普通操作人员可轻松操作的范围内，同时模架采用开放式进料空间，板材可从前后两个方向送入工位，能够适配长度超出工装尺寸的长条板材的局部冲孔作业，无需对板材进行裁切预处理，提升了工装的适用范围；上下模采用可更换结构，可根据需要冲孔的孔径尺寸更换对应规格的模头，满足不同孔径的冲孔加工需求，无需更换整个工装主体，进一步拓展了设备的加工适配能力。
