IC弯切加工立式气动工装夹具

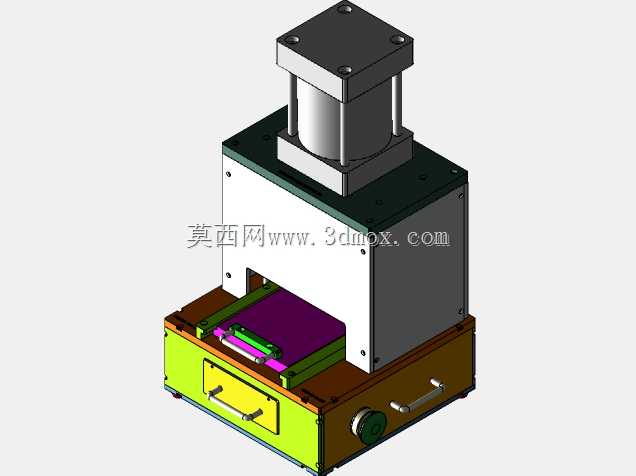

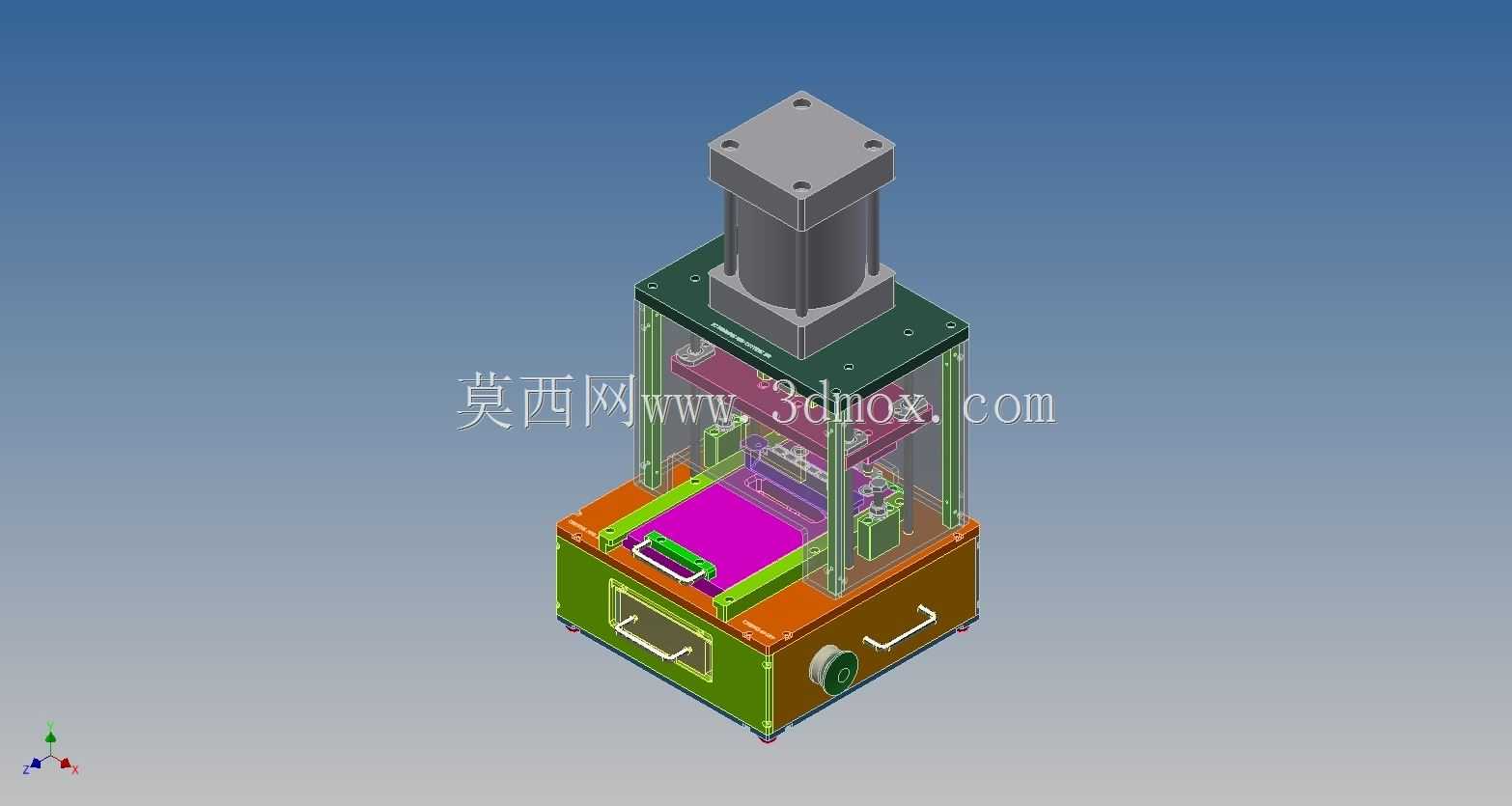

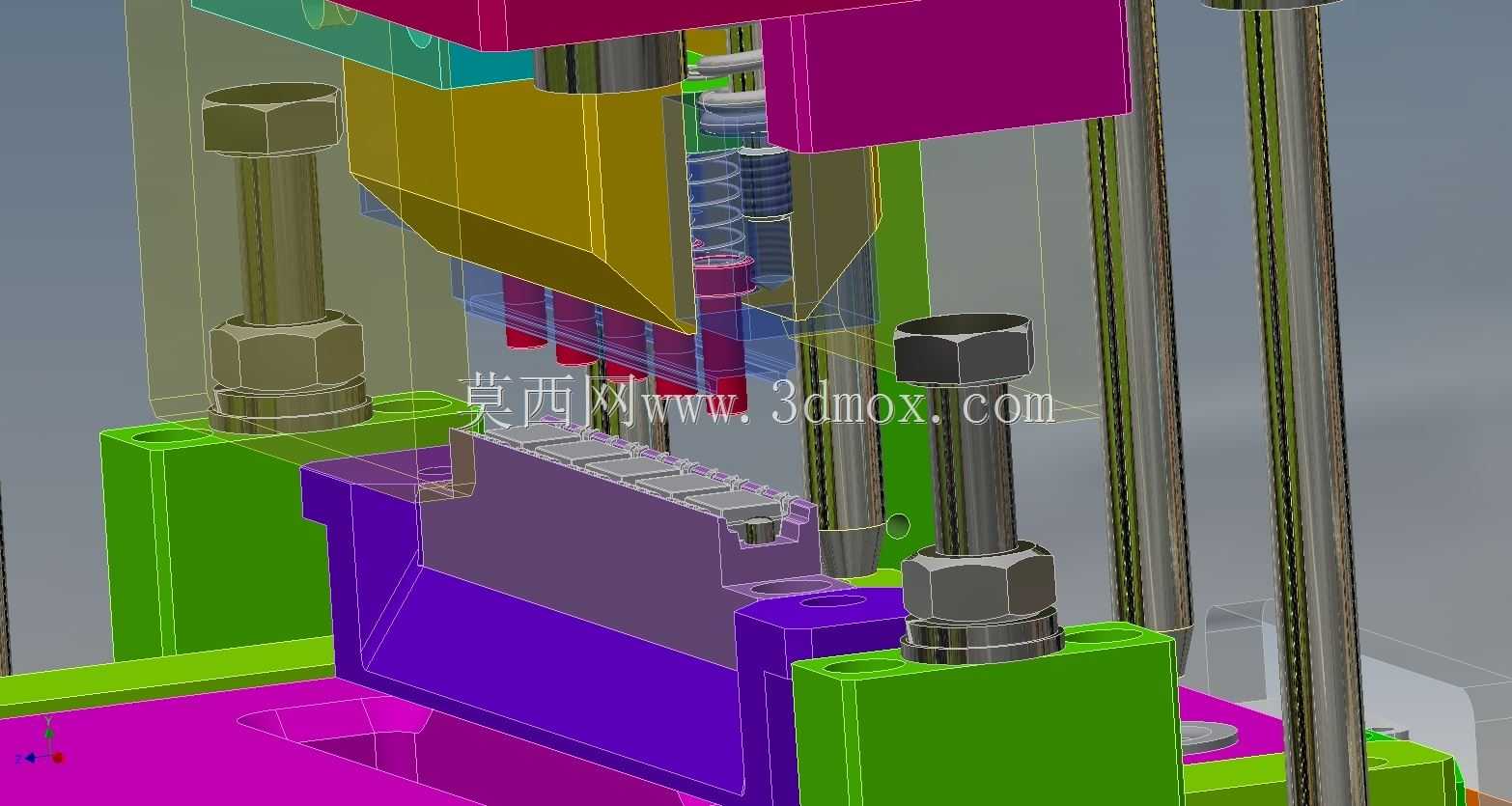

这款立式气动IC弯切工装，主要应用于电子元器件封装后段的精密加工工序，针对SOP、QFP等多类封装形式的IC元件，完成引脚的精准弯折与定长裁切作业，适配中小批量多规格IC的量产加工场景，常见于半导体后段封测车间、电子组装厂的元件预处理工位，可替代传统人工手动弯切的作业模式，解决人工操作引脚弯折角度不一致、裁切长度公差大、引脚易损伤变形的痛点。设备整体采用立式框架布局，上部为标准方形气缸作为动力输出单元，通过导柱连接中部的弯切执行模组，下部为带定位槽的工件放置台，底座集成了气动控制元件与废料收纳结构，透明亚克力防护围板将作业区域完全封闭，既可以观察内部作业状态，也能避免裁切过程中引脚废料飞溅造成安全隐患。设计过程中优先考虑了定位精度与换型便捷性，工件放置台采用快拆式定位块设计，更换不同规格IC时仅需更换对应尺寸的定位槽块，无需重新校准整机同轴度；中部弯切模组采用分体式刀座设计，弯折冲头与裁切刀片独立安装，可根据不同IC的引脚参数单独调整弯折角度与裁切余量，弯折部位做了R角过渡处理，避免引脚弯折时出现应力集中导致的断裂、镀层脱落问题。设备整体安装边界紧凑，底座采用带拉手的箱式结构，底部预留四个可调脚杯安装位，可直接固定在标准防静电工作台上，无需额外预埋安装结构，进气接口设置在底座侧方，适配车间常规6mm气动气管接入，作业时气缸下行行程通过顶部限位螺母精准调节，可将弯切深度公差控制在0.02mm范围内，保证每片IC的引脚共面度符合SMT贴片的工艺要求。底座内部设置抽屉式废料收纳盒，裁切产生的金属引脚废料可直接落入盒内，便于定期清理维护，侧方设置的手动调压阀可根据不同IC的引脚材质调整气缸输出压力，避免压力过大导致元件本体压损，或是压力不足导致弯切不到位的问题。
