手动杠杆式薄板冲孔加工夹具

这款手动杠杆式薄板冲孔夹具，主要面向五金加工、钣金制造、小型五金件量产场景下的薄板冲孔工序使用，适配厚度0.3mm-2mm的冷轧钢板、铝板、铜板等常见金属薄板的冲孔加工作业，可直接安装在普通台式压力机、手动冲床的工作台面，也可单独作为手动冲孔工装完成小批量、多批次的零散冲孔作业，无需配套复杂的液压或气动动力源，仅依靠人工扳动杠杆即可完成压紧与冲孔动作，非常适合小型加工门店、五金维修车间、新产品打样环节的冲孔需求，能够有效替代传统划线钻孔的低效加工方式，大幅提升薄板冲孔的位置精度与加工效率。

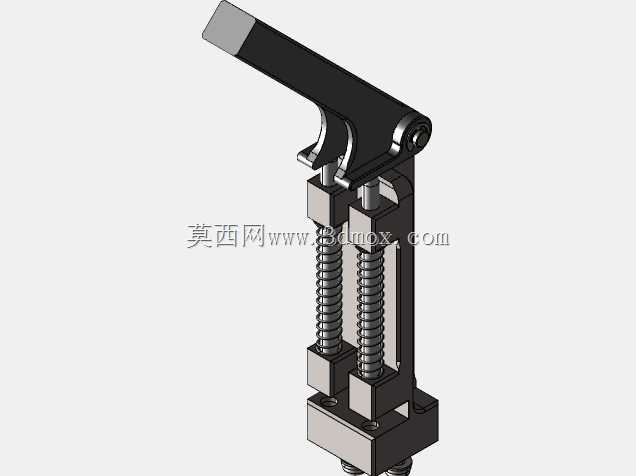

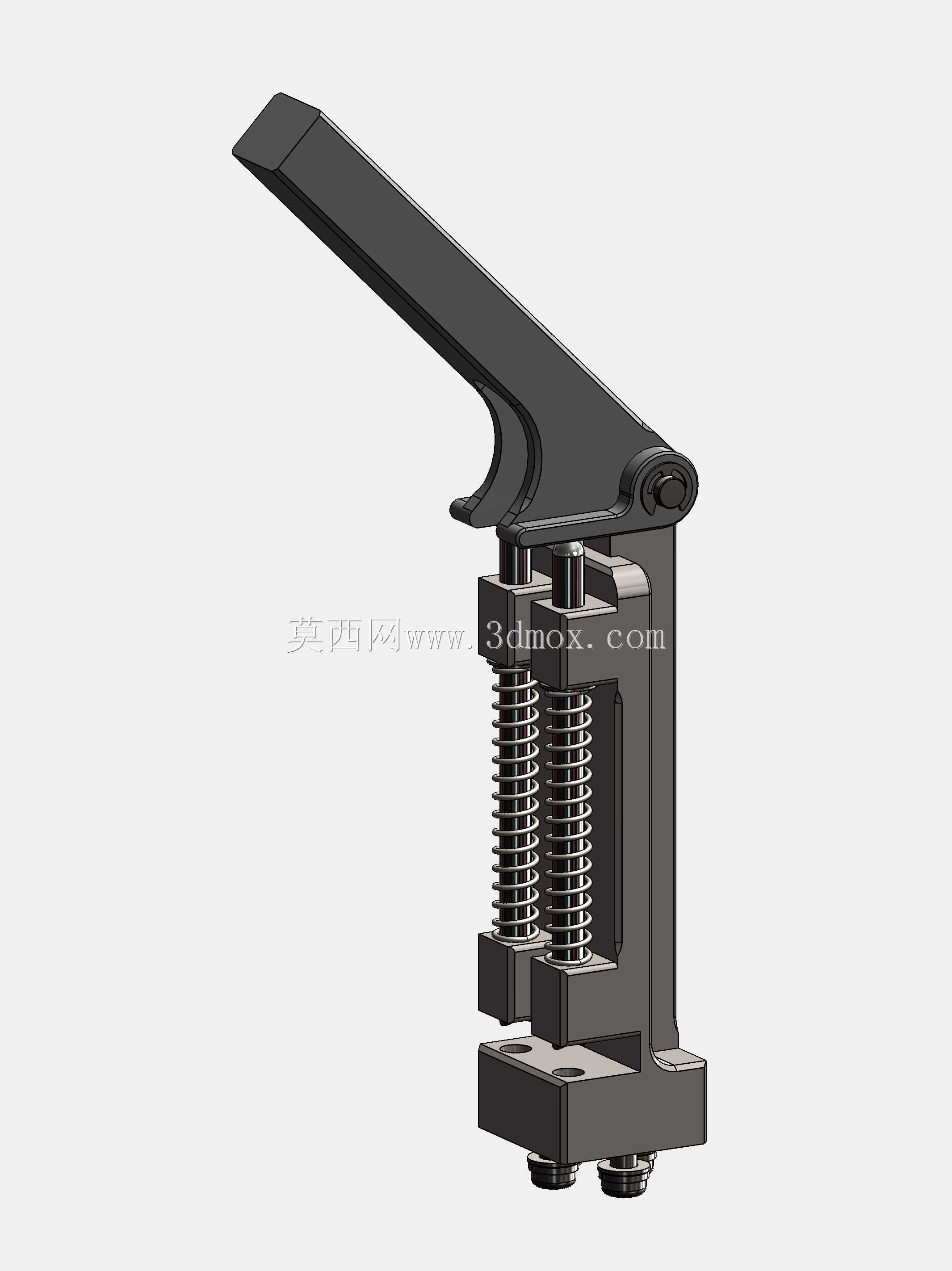

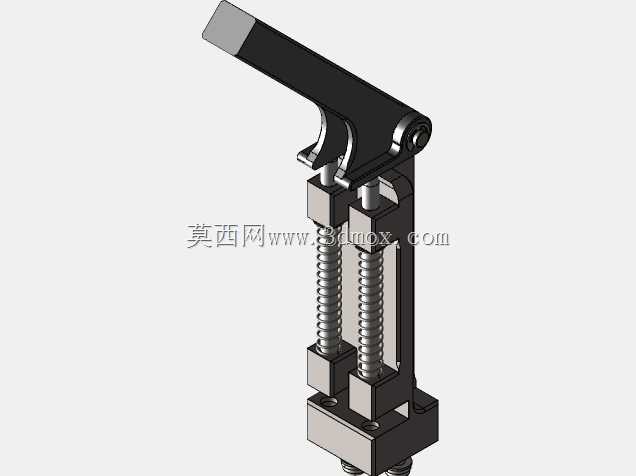

该夹具采用杠杆式下压结构设计，整体结构分为操作杠杆、导向压簧、冲孔冲头、定位基座四个核心部分，操作杠杆通过铰接销轴与基座连接，利用杠杆增力原理，操作人员仅需施加较小的扳动力，即可在冲头位置获得足够的冲孔压力，轻松完成薄板冲裁；两根平行布置的导向压簧套装在导向立柱上，在非工作状态下可自动将杠杆与冲头顶起复位，无需人工手动抬升操作件，连续作业时操作节奏顺畅，能够有效降低操作人员的劳动强度。冲头与下模采用同轴度定位设计，冲头与基座的导向孔采用小间隙滑配，保证冲孔过程中冲头无偏摆，冲出的孔位边缘无毛刺、无翻边，孔位位置公差可控制在0.1mm以内，满足绝大多数五金件的装配精度要求。

基座部分采用整体式方块结构设计，底部预留有标准的螺栓安装孔位，可直接通过T型螺栓固定在标准工作台的T型槽内，安装边界紧凑，整体占用工作台面尺寸不超过120mm*80mm，不会占用过多的操作空间；夹具的垂直方向总高度在杠杆下压至最低工作位时为220mm，抬起状态下最大高度为280mm，适配绝大多数手动冲床、台式压力机的闭合高度范围，无需额外加装垫块即可直接投入使用。定位基座上预留有可调定位挡块的安装槽位，操作人员可根据待加工工件的孔位距离要求，调整挡块位置实现快速定位，批量加工时无需逐件划线找正，单次定位即可完成整批工件的冲孔作业，重复定位精度稳定。

该夹具的设计充分考虑了手动操作的人机工程学需求，操作杠杆的握持端做了加长处理，扳动时的力臂长度经过优化，操作人员握持发力时手感顺畅，长时间作业也不易产生肌肉疲劳；所有滑动配合面均设计有存油槽，日常维护时仅需定期加注少量润滑脂即可保证动作顺畅，无复杂的易损零件，冲头磨损后可快速拆卸更换，维护成本极低，能够在各类生产场景下长期稳定运行。
